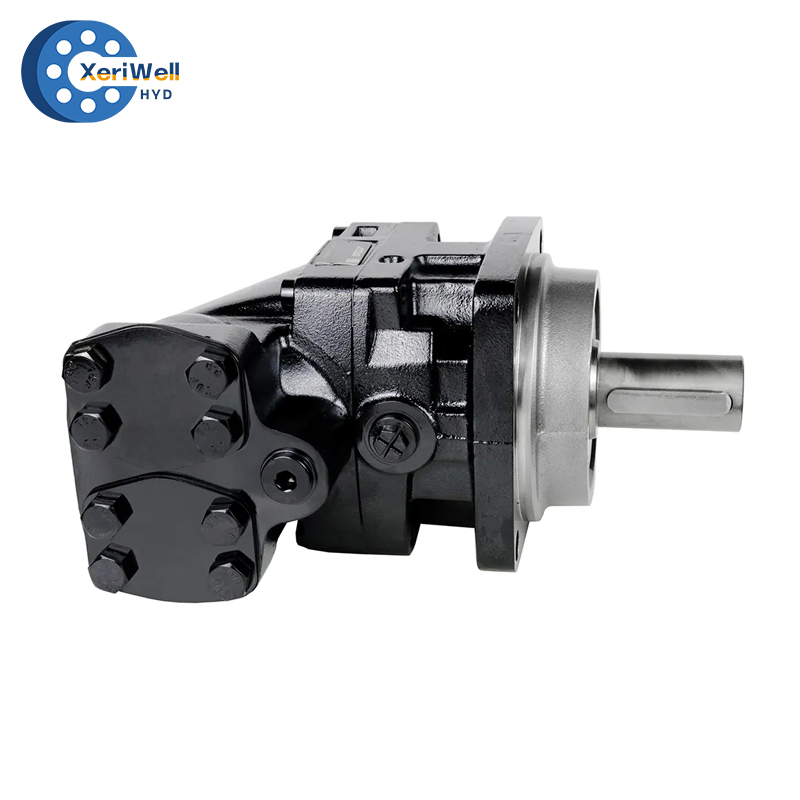

Parker F12 Hydraulikmotor

Produkteinführung des Hydraulikmotors Parker F12

Bei den Motoren der Serie F12 von Parker handelt es sich um Hochleistungsmotoren/Pumpen mit gebogener Achse und fester Verdrängung. Sie können in zahlreichen Anwendungen sowohl in offenen als auch in geschlossenen Kreisläufen eingesetzt werden.

• Die Serie F12 entspricht den aktuellen ISO- und SAE-Montageflansch- und Wellenendkonfigurationen. Es ist auch eine sehr kompakte Kartuschenversion erhältlich.

Charakteristische Merkmale:

• Dank des einzigartigen sphärischen Kolbendesigns kann der F12-Motor bei ungewöhnlich hohen Wellengeschwindigkeiten verwendet werden. Betriebsdrücke bis 480 bar sorgen für eine hohe Ausgangsleistung.

• Der 40°-Winkel zwischen Welle und Zylinderrohr ermöglicht einen sehr kompakten, leichten Motor/Pumpe.

• Der laminierte Kolbenring bietet wichtige Vorteile wie geringe innere Leckage und Temperaturwechselbeständigkeit.

• Die rumpenversion verfügt über hochentwickelte Ventilplatten für erhöhte Selbstansauggeschwindigkeit und geringe Geräuschentwicklung und ist mit Links- und Rechtsdrehung erhältlich.

• Der F12-Motor erzeugt sowohl beim Start als auch bei niedrigen Drehzahlen ein sehr hohes Drehmoment.

• Unser einzigartiges Steuerraddesign synchronisiert Welle und Zylinderrohr und macht den F12 sehr tolerant gegenüber hohen G-Kräften und Torsionsvibrationen.

• Hochleistungsrollenlager ermöglichen erhebliche äußere axiale und radiale Wellenbelastungen.

• Die F12 haben ein einfaches und unkompliziertes Design mit sehr wenigen beweglichen Teilen, was sie zu sehr zuverlässigen Motoren/Pumpen macht.

• Die einzigartige Kolbenverriegelung, Steuerrad- und Lageranordnung sowie die begrenzte Anzahl an Teilen ergeben eine sehr robuste Konstruktion mit langer Lebensdauer und vor allem bewährter Zuverlässigkeit.

Typ: F12-30, F12-40, F12-60, F12-80, F12-110

Parker F12 Hydraulikmotor-Katalog, PDF-Handbuchdiagramm

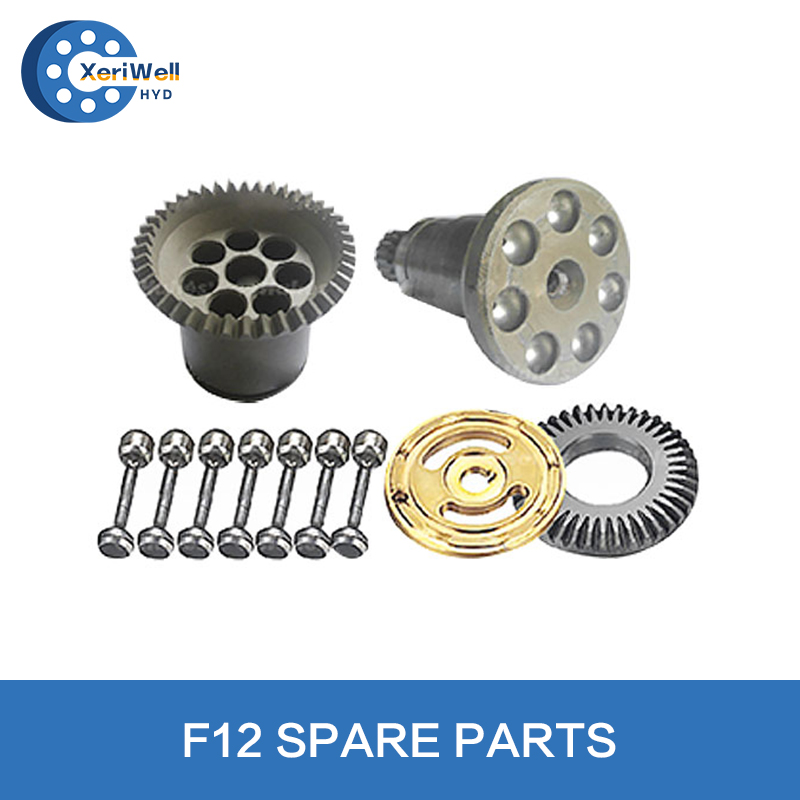

Ersatzteilliste für Parker F12 -030/040/060/080/090/110/125/152/162/182/250 Hydraulikmotor:

Rahmengröße F12	-30	-40	-60	-80	-90	-110	-125	-152	-162	-182	-250
Hubraum [cm3/U]	30	40	59.8	80.4	93	110.1	125	149.8	163.1	179.8	242
[cu in/rev]	1.83	2.44	3.65	4.91	5.68	6.72	7.63	9.14	9.95	10.97	14.8
Betriebsdruck3)
max. intermittierend1)[bar]	500	500	500	500	420	480	480	480	480	480	420
[psi]	7252	7252	7252	7252	6092	6962	6962	6962	6962	6962	6092
max. kontinuierlich [bar]	450	450	450	450	350	420	420	420	420	420	350
[psi]	6527	6527	6527	6527	5076	6092	6092	6092	6092	6092	5076
Motorbetriebsgeschwindigkeit3)[U/min]
max. intermittierend1)	8600	6900	6400	5500	5100	4800	4600	4000	4000	4000	3000
max. kontinuierlich	7300	6300	5800	5100	4600	4400	4200	3700	3700	3700	2700
min. kontinuierlich	50	50	50	50	50	50	50	50	50	50	50
Max. Selbstansauggeschwindigkeit der Pumpe2)
L- oder R-Funktion;max [U/min]	3100	2800	2400	2200	2200	2000	2000	1700	1600	1500	1500
Motoreingangsfluss
max. intermittierend1)[l/min]	258	276	383	440	474	528	575	608	648	728	726
[gpm]	68.2	72.9	101.2	116.2	125.2	139.5	151.9	160.6	171.2	192.3	191.8
max. Dauerbetrieb [l/min]	219	252	347	408	428	484	525	547	583	655	653
[gpm]	57.9	66.6	91.7	107.8	113.1	127.9	138.7	144.5	154	173	172.5
Ablauftemperatur3),max [°C] / [°F]	115	115	115	115	115	115	115	115	115	115	115
min [°C] / [°F]	-40	-40	-40	-40	-40	-40	-40	-40	-40	-40	-40
Theoretisches Drehmoment bei 100 bar [Nm]	47.6	63.5	94.9	127.6	147.6	174.8	198.4	241	257	289	384.1
[lbf ft]	35.1	46.9	70	94.2	108.9	129	146.4	177.8	189.6	213.2	283.5
Massenträgheitsmoment
(×10-3) [kg m2]	1.7	2.9	5	8.4	8.4	11.2	11.2	21	21	21	46
(×10-2) [lbft2]	4.03	6.88	11.86	19.93	19.93	26.58	26.58	79.83	79.83	79.83	109.16
Gewicht [kg]	11.5	15.7	18.6	25.7	25.7	33	33	40	40	40	77
[lb]	25.3	34.6	41	56.7	56.7	72.6	72.6	88	88	88	170
