| Menge: | |
|---|---|
BMT
Xeriwell oder andere
| Produkt: | Hydraulikmotortyp | : | Hydraulischer Aktuator |
|---|---|---|---|
| Verschiebung: | 160–800 cm³/Umdrehung. | Anwendung: | Schwere Maschine |
| Garantiezeit: | 1 Jahr | Farbe: | Schwarz, Grau, Blau |
| Highlight: | Leichter Hydraulikmotor,Omr-Hydraulikmotor |
||

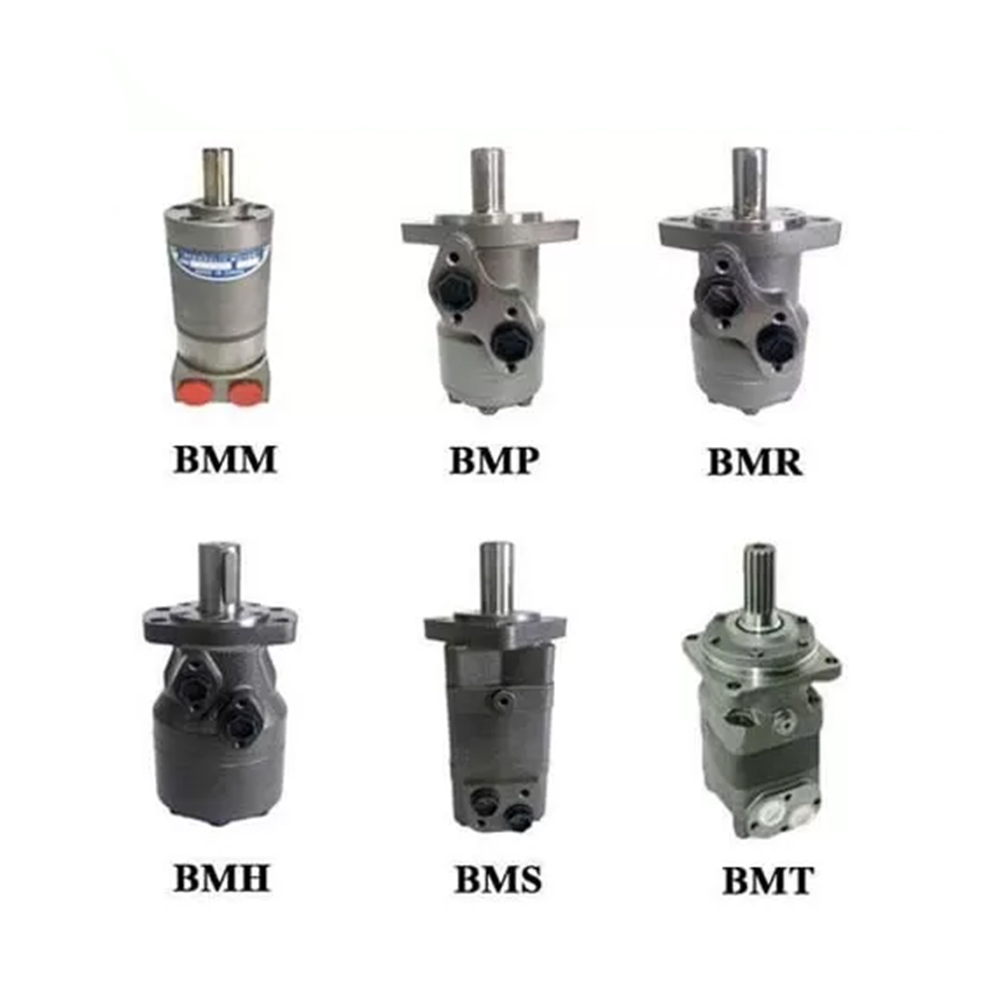

BMM/BMP/BMR/BMS/BMT/BMV Hydraulikmotoren, Eaton, Parker Alternative
Hydraulikmotoren eignen sich ideal für Anwendungen, die ein unterschiedlich hohes Drehmoment bei niedrigen oder variablen Drehzahlen sowie Wirtschaftlichkeit, kompakte Größe, Zuverlässigkeit, Wartungsfreiheit usw. erfordern. Diese Motoren bieten auch eine kostengünstige Alternative zu vielen anderen modernen Antrieben mit variabler Drehzahl.
Montagedaten:
1)Flansch:
Flansch4: 4-Ø14 Quadratischer Flansch Ø160, Pilot-Ø125×9-
FlanschK6: 4-Ø14,5Quadratischer FlanschØ162, Pilot-Ø127×9-
FlanschW: 4-Ø18 RadflanschØ200, Pilot-Ø160×7-
FlanschD: 4-Ø14 Kreisflansch Ø160, Pilot-Ø125×8-
FlanschE: 4-Ø14,5 Vierkantflansch Ø162, Pilot Ø127×10
2) Welle
: Welle M: Welle Ø40, Passfeder 12×8×70
Welle G: Welle Ø38,1, Parallelfeder 9,52×9,52×57,15
Welle F: Welle Ø38,1, Keilzahn 17-DP12/24
Welle FD: Welle Ø38,1 ,Keilverzahnung 17-DP12/24
Welle T: Kegelwelle 1:10 Ø45, Parallelkeil B12×8×28
Welle T1: Kegelwelle 1:8 Ø45, Parallelkeil 11,13×11,13×31,75
Welle SL: Welle Ø34,85, Keilnut, Keilnut 6-34,85×28,14×8,64
Welle G1: Welle Ø31,75, Passfeder 7,96×7,96×40
Welle F1: Welle Ø31,75, Keilzahn 14-DP12/24
3) Ablassanschluss:
D: G3/4 Verteilermontage, 4-M10, G1/4
M: M27×2 Verteiler Halterung, 4-M10, M14×1,5
S: 1-1/16-12UN O-Ring, 9/16-18UNF
S1: 1-1/16-12UN O-Ring, 7/16-20UNF
G: G3/4, G1/4
M3: M27×2, M14×1,5
Hauptspezifikationen:
| Typ | BMT 160 | BMT 200 | BMT 230 | BMT 250 | BMT 315 | BMT 400 | BMT 500 | BMT 630 | BMT 800 | |
| Geometrische Verschiebung (cm3/Umdrehung) |
161.1 | 201.4 | 232.5 | 251.8 | 326.3 | 410.9 | 523.6 | 629.1 | 801.8 | |
| Max. Geschwindigkeit (U/min) | Fortsetzung | 625 | 625 | 536 | 500 | 380 | 305 | 240 | 196 | 154 |
| int. | 780 | 750 | 643 | 600 | 460 | 365 | 285 | 233 | 185 | |
| Max. Drehmoment (N·m) | Fortsetzung | 470 | 590 | 670 | 730 | 950 | 1080 | 1220 | 1318 | 1464 |
| int. | 560 | 710 | 821 | 880 | 1140 | 1260 | 1370 | 1498 | 1520 | |
| Gipfel | 669 | 838 | 958 | 1036 | 1346.3 | 1450.3 | 1643.8 | 1618.8 | 1665 | |
| Max. Leistung (kW) | Fortsetzung | 27.7 | 34.9 | 34.7 | 34.5 | 34.9 | 31.2 | 28.8 | 25.3 | 22.2 |
| int. | 32 | 40 | 40 | 40 | 40 | 35 | 35 | 27.5 | 26.8 | |
| Max. Druckabfall (MPa) |
Fortsetzung | 20 | 20 | 20 | 20 | 20 | 18 | 16 | 14 | 12.5 |
| int. | 24 | 24 | 24 | 24 | 24 | 21 | 18 | 16 | 13 | |
| Gipfel | 28 | 28 | 28 | 28 | 28 | 24 | 21 | 19 | 16 | |
| Max. Durchfluss (l/min) | Fortsetzung | 100 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 |
| int. | 125 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | |
| Max. Eingangsdruck (MPa) |
Fortsetzung | 21 | 21 | 21 | 21 | 21 | 21 | 21 | 21 | 21 |
| int. | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | |
| Gipfel | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |
| Gewicht (kg) | 19.5 | 20 | 20.4 | 20.5 | 21 | 22 | 23 | 24 | 25 | |
* Dauerdruck: max. Wert des kontinuierlich laufenden Motors.
* Intermittierender Druck: Max. Wert des laufenden Motors in 6 Sekunden pro Minute.
* Spitzendruck:Max. Wert des laufenden Motors in 0,6 Sekunden pro Minute.
