| Количество: | |
|---|---|
БМТ
Ксериуэлл или другие
| Продукт: | гидравлического двигателя : | Тип | Гидравлический привод |
|---|---|---|---|
| Водоизмещение: | 160-800cc/об. | Применение: | Тяжелая машина |
| Срок гарантии: | 1 год | Цвет: | Черный, Серый, Синий |
| Выделять: | легкий гидравлический мотор,омр гидравлический двигатель |
||

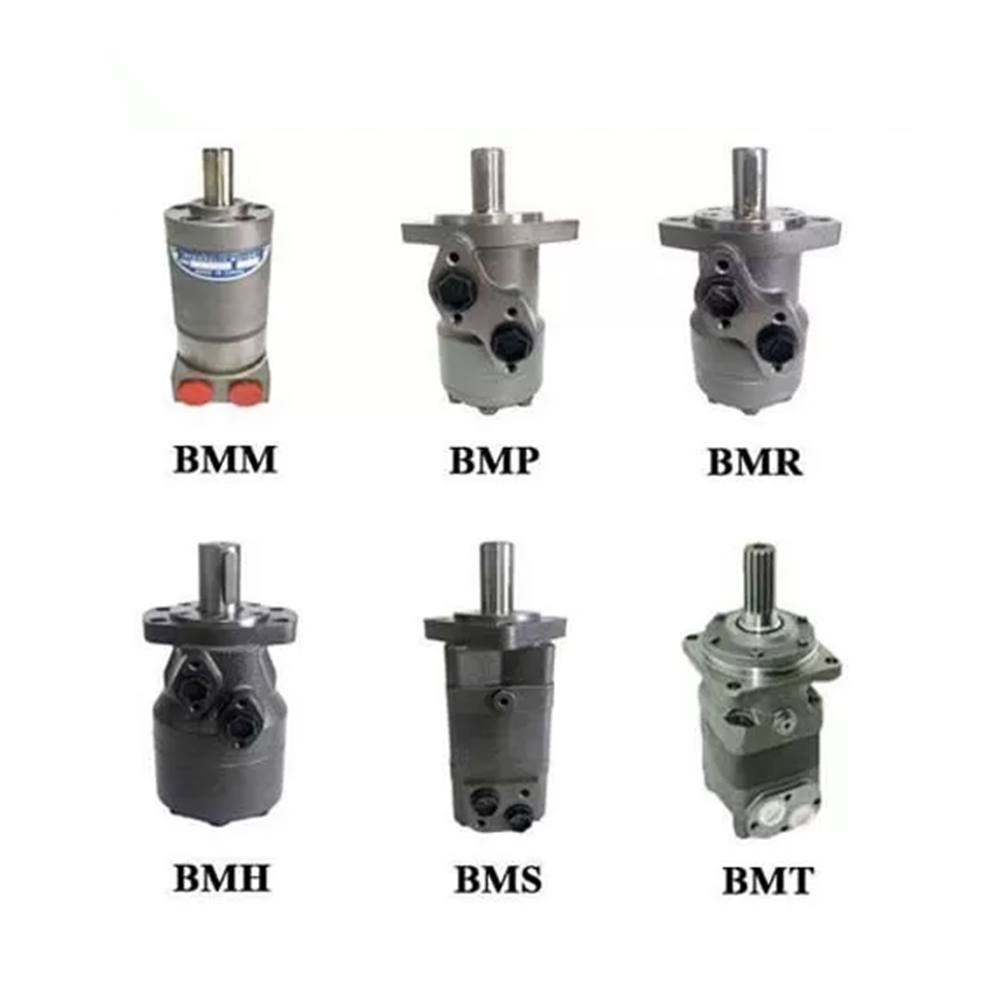

Гидравлические двигатели BMM/BMP/BMR/BMS/BMT/BMV, Eaton, Parker Alternative
Гидравлические двигатели идеально подходят для применений, требующих высокого крутящего момента на низких или регулируемых скоростях, а также экономичности, компактных размеров, надежности, обслуживания, не требующего обслуживания и т. д. Эти двигатели также представляют собой экономичную альтернативу многим другим популярным приводам с регулируемой скоростью.
Монтажные данные:
1)Фланец:
фланец4: 4-Ø14 Квадратный фланец Ø160, пилотный Ø125×9,
фланецK6: 4-Ø14,5Квадратный фланец Ø162, пилотный Ø127×9,
фланецW: 4-Ø18 Фланец колеса Ø200, пилотный Ø160×7,
фланецD: 4-Ø14 Круглый фланец Ø160, пилотный Фланец Ø125×8E
: 4-Ø14,5, квадратный фланец Ø162, направляющий Ø127×10
2) Вал:
вал M: вал Ø40, параллельная шпонка,
вал 12×8×70 G: вал Ø38,1, параллельная шпонка 9,52×9,52×57,15
вал F: вал Ø38,1, шлицевой зуб Вал 17-DP12/24
FD: Вал Ø38,1, шлицевой зуб
Вал 17-DP12/24 T: Конусный вал 1:10 Ø45, параллельная шпонка Вал B12×8×28
T1: Конусный вал 1:8 Ø45, параллельная шпонка 11,13×11,13×31,75
вал SL: вал Ø34,85,Шпонка шлицевая,Шпонка 6-34,85×28,14×8,64,
вал G1: вал Ø31,75, параллельная шпонка 7,96×7,96×40,
вал F1: Вал Ø31,75, шлицевой зуб 14-DP12/24
3) Дренажный порт:
D: G3/4, крепление на коллекторе, 4-M10 , G1/4
M: Монтаж на коллекторе M27×2, 4-M10, M14×1,5
S: Уплотнительное кольцо 1-1/16-12UN, 9/16-18UNF
S1: Уплотнительное кольцо 1-1/16-12UN, 7/16-20UNF
G: G3/4,G1/4
M3: M27×2,M14×1,5
Основные характеристики:
| Тип | БМТ 160 | БМТ 200 | БМТ 230 | БМТ 250 | БМТ 315 | БМТ 400 | БМТ 500 | БМТ 630 | БМТ 800 | |
| Геометрический объем (см3/об.) |
161.1 | 201.4 | 232.5 | 251.8 | 326.3 | 410.9 | 523.6 | 629.1 | 801.8 | |
| Макс. скорость (об/мин) | продолжение | 625 | 625 | 536 | 500 | 380 | 305 | 240 | 196 | 154 |
| инт. | 780 | 750 | 643 | 600 | 460 | 365 | 285 | 233 | 185 | |
| Макс. крутящий момент (Н·м) | продолжение | 470 | 590 | 670 | 730 | 950 | 1080 | 1220 | 1318 | 1464 |
| инт. | 560 | 710 | 821 | 880 | 1140 | 1260 | 1370 | 1498 | 1520 | |
| пик | 669 | 838 | 958 | 1036 | 1346.3 | 1450.3 | 1643.8 | 1618.8 | 1665 | |
| Макс. мощность (кВт) | продолжение | 27.7 | 34.9 | 34.7 | 34.5 | 34.9 | 31.2 | 28.8 | 25.3 | 22.2 |
| инт. | 32 | 40 | 40 | 40 | 40 | 35 | 35 | 27.5 | 26.8 | |
| Макс. падение давления (МПа) |
продолжение | 20 | 20 | 20 | 20 | 20 | 18 | 16 | 14 | 12.5 |
| инт. | 24 | 24 | 24 | 24 | 24 | 21 | 18 | 16 | 13 | |
| пик | 28 | 28 | 28 | 28 | 28 | 24 | 21 | 19 | 16 | |
| Макс. поток (л/мин) | продолжение | 100 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 |
| инт. | 125 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | |
| Макс. входное давление (МПа) |
продолжение | 21 | 21 | 21 | 21 | 21 | 21 | 21 | 21 | 21 |
| инт. | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | |
| пик | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |
| Вес (кг) | 19.5 | 20 | 20.4 | 20.5 | 21 | 22 | 23 | 24 | 25 | |
* Постоянное давление: Макс. Значение непрерывной работы двигателя.
* Прерывистое давление: Макс. значение работы двигателя за 6 секунд в минуту.
* Пиковое давление: Макс. значение работающего двигателя за 0,6 секунды в минуту.
