| Quantité : | |
|---|---|
BMT
Xeriwell ou autres
| Produit: | Type de moteur hydraulique | : | Actionneur hydraulique |
|---|---|---|---|
| Déplacement: | 160-800cc/Rev : | Application | Machine lourde |
| Temps de garantie : | 1 an | Couleur : | Noir, gris, bleu |
| Souligner: | moteur hydraulique léger,omr moteur hydraulique |
||

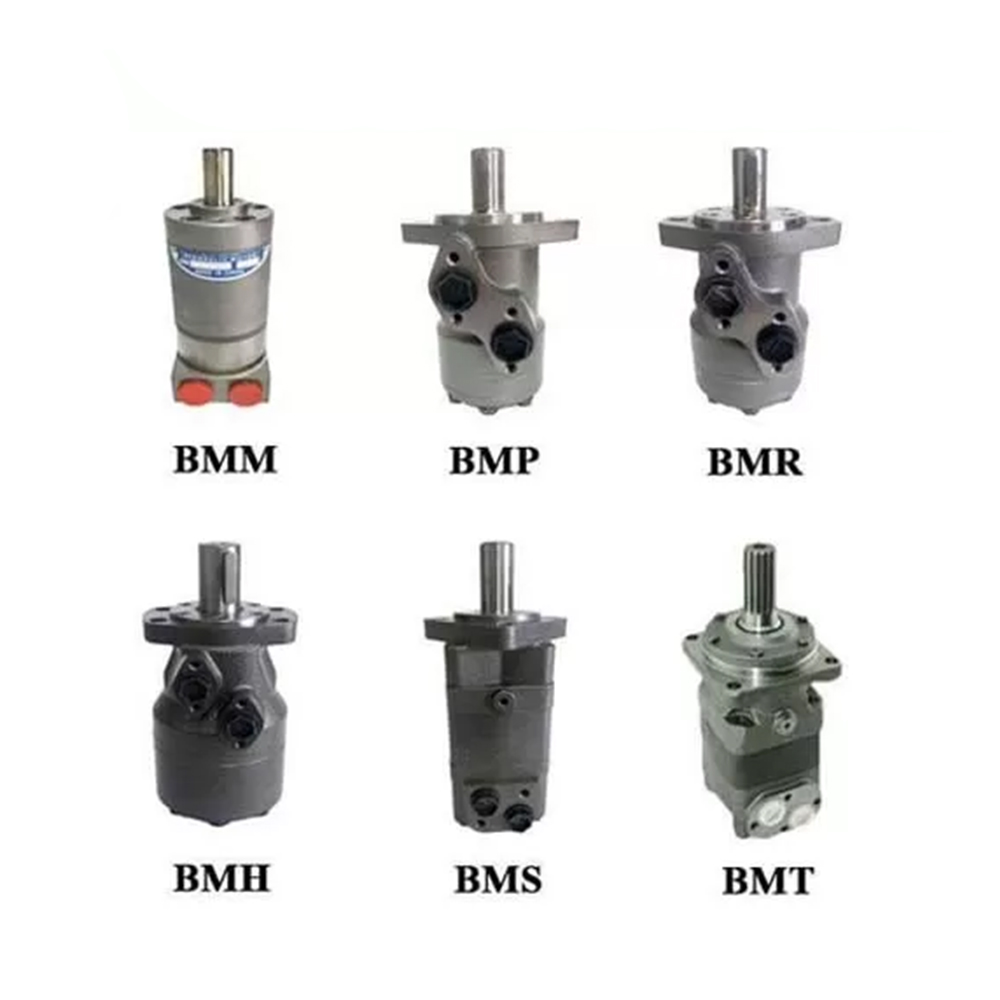

Moteurs hydrauliques BMM/BMP/BMR/BMS/BMT/BMV, Eaton, Parker Alternative
Les moteurs hydrauliques sont parfaitement adaptés aux applications exigeant un couple élevé à des vitesses faibles ou variables, ainsi qu'une économie, une taille compacte, une fiabilité, un service sans entretien, etc. Ces moteurs offrent également une alternative rentable à de nombreux autres entraînements à vitesse variable en vogue.
Données de montage :
1) Bride : bride
4 : 4-Ø14 bride carrée Ø160, pilote Ø
125 × 9 bride K6 :
4-Ø14,5 bride carrée Ø 162, pilote Ø 127 × 9 bride W : 4-Ø18 bride
de roue Ø 200, pilote Ø 160 × 7 bride D : 4-Ø14 bride circulaire Ø 160, pilote Ø 125 × 8 bride E
: 4-Ø14,5 Bride carrée Ø162, pilote Ø127×10
2)Arbre :
arbre M : Arbre Ø40 ,
clavette parallèle 12×8×70 arbre G : Arbre Ø38,1 , clavette parallèle 9,52×9,52×57,15
arbre F : Arbre Ø38,1 , dent cannelée 17-DP12/24 arbre
FD : Arbre Ø38,1 ,dent cannelée 17-DP12/24
arbre T : arbre conique 1:10 Ø45 ,clavette parallèle B12×8×28
arbre T1 : arbre conique 1:8 Ø45 ,clavette parallèle 11,13×11,13×31,75
arbre SL : arbre Ø34,85,Clé cannelée,Clavette cannelée
Arbre 6-34,85 × 28,14 × 8,64 G1 : arbre Ø31,75, clavette parallèle 7,96 × 7,96 × 40
arbre F1 : arbre Ø31,75, dent cannelée 14-DP12/24
3) Orifice de vidange :
D : support de collecteur G3/4, 4-M10, G1/4
M : collecteur M27 × 2. Support, 4-M10, M14×1,5
S : joint torique 1-1/16-12UN, 9/16-18UNF
S1 : joint torique 1-1/16-12UN, 7/16-20UNF
G : G3/4, G1/4
M3 : M27×2, M14×1,5
Spécifications principales :
| Taper | BMT160 | BMT200 | BMT230 | BMT250 | BMT315 | BMT400 | BMT500 | BMT630 | BMT800 | |
| Déplacement géométrique (cm3 /rev.) |
161.1 | 201.4 | 232.5 | 251.8 | 326.3 | 410.9 | 523.6 | 629.1 | 801.8 | |
| Max. vitesse (tr/min) | suite. | 625 | 625 | 536 | 500 | 380 | 305 | 240 | 196 | 154 |
| int. | 780 | 750 | 643 | 600 | 460 | 365 | 285 | 233 | 185 | |
| Max. couple (N·m) | suite. | 470 | 590 | 670 | 730 | 950 | 1080 | 1220 | 1318 | 1464 |
| int. | 560 | 710 | 821 | 880 | 1140 | 1260 | 1370 | 1498 | 1520 | |
| culminer | 669 | 838 | 958 | 1036 | 1346.3 | 1450.3 | 1643.8 | 1618.8 | 1665 | |
| Max. puissance (kW) | suite. | 27.7 | 34.9 | 34.7 | 34.5 | 34.9 | 31.2 | 28.8 | 25.3 | 22.2 |
| int. | 32 | 40 | 40 | 40 | 40 | 35 | 35 | 27.5 | 26.8 | |
| Max. chute de pression (MPa) |
suite. | 20 | 20 | 20 | 20 | 20 | 18 | 16 | 14 | 12.5 |
| int. | 24 | 24 | 24 | 24 | 24 | 21 | 18 | 16 | 13 | |
| culminer | 28 | 28 | 28 | 28 | 28 | 24 | 21 | 19 | 16 | |
| Max. débit (L/min) | suite. | 100 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 |
| int. | 125 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | |
| Max. pression d'entrée (MPa) |
suite. | 21 | 21 | 21 | 21 | 21 | 21 | 21 | 21 | 21 |
| int. | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | |
| culminer | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |
| Poids (kg) | 19.5 | 20 | 20.4 | 20.5 | 21 | 22 | 23 | 24 | 25 | |
* Pression continue : Max. valeur du moteur en fonctionnement continu.
* Pression intermittente :Max. valeur du moteur de fonctionnement en 6 secondes par minute.
* Pression de pointe : Max. valeur du moteur de fonctionnement en 0,6 seconde par minute.
