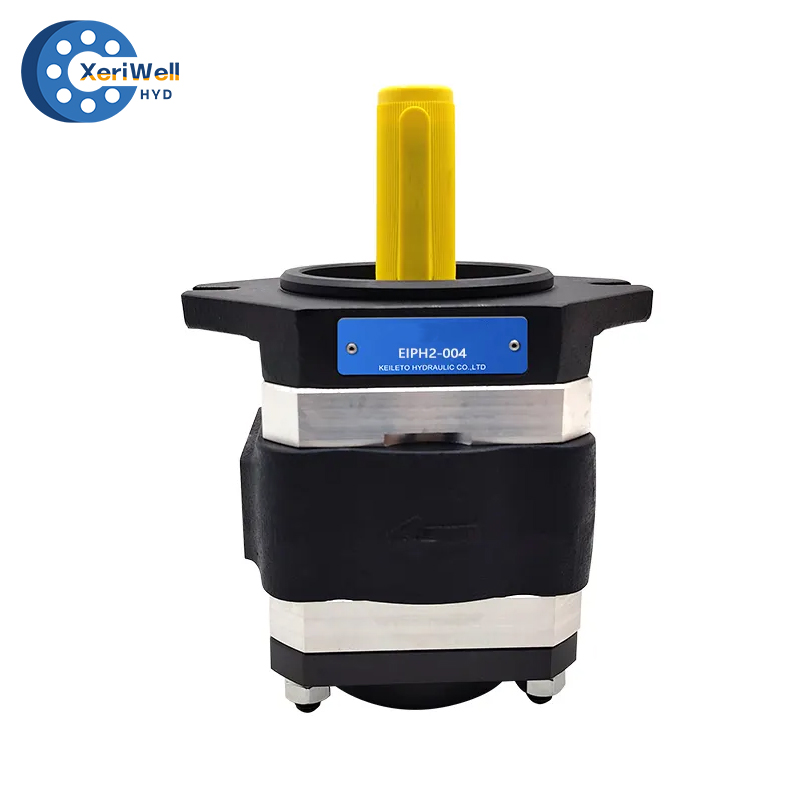

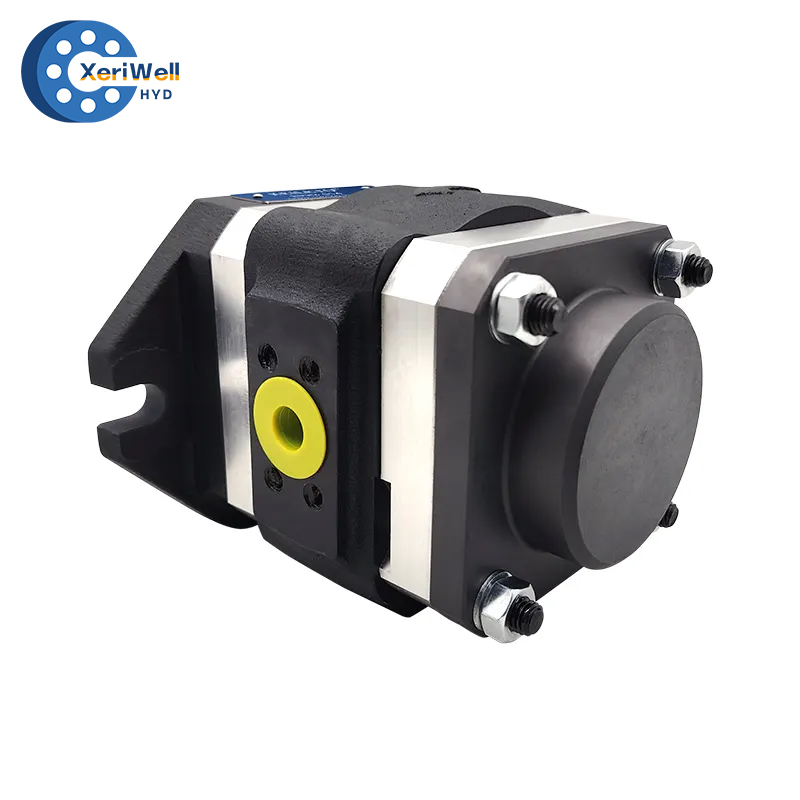

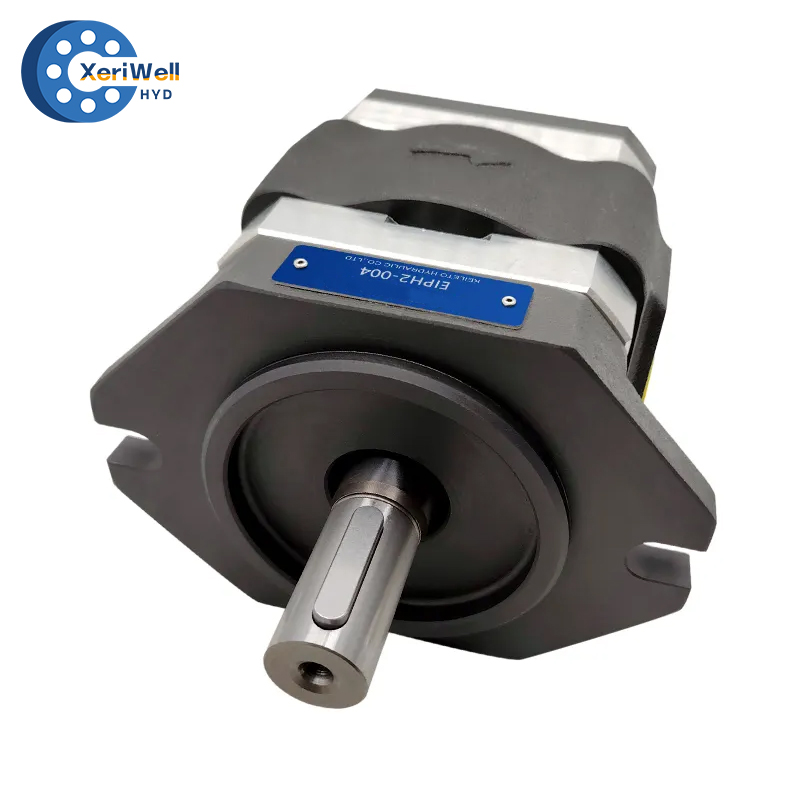

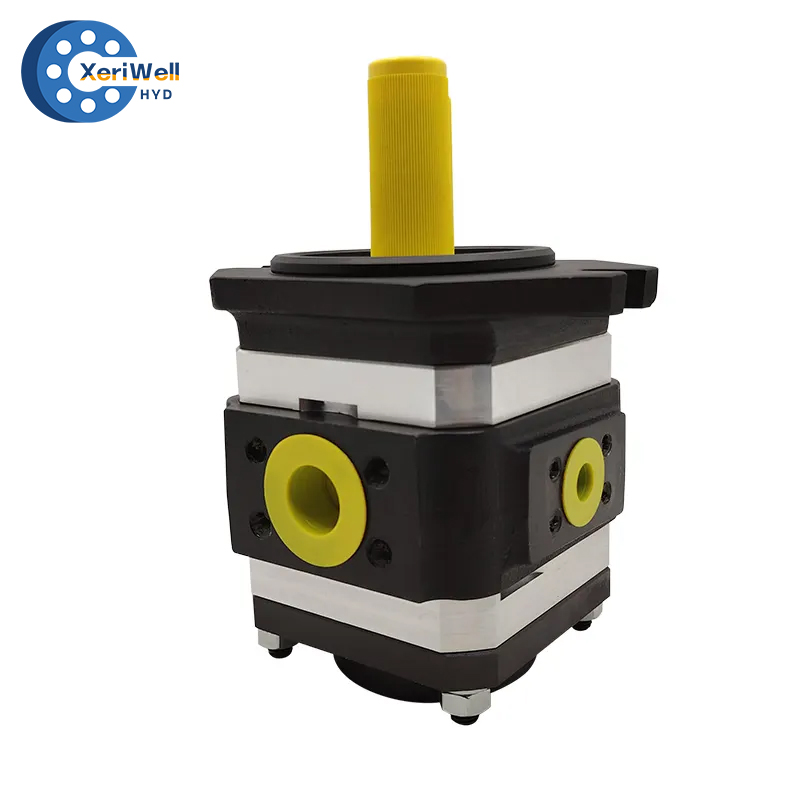

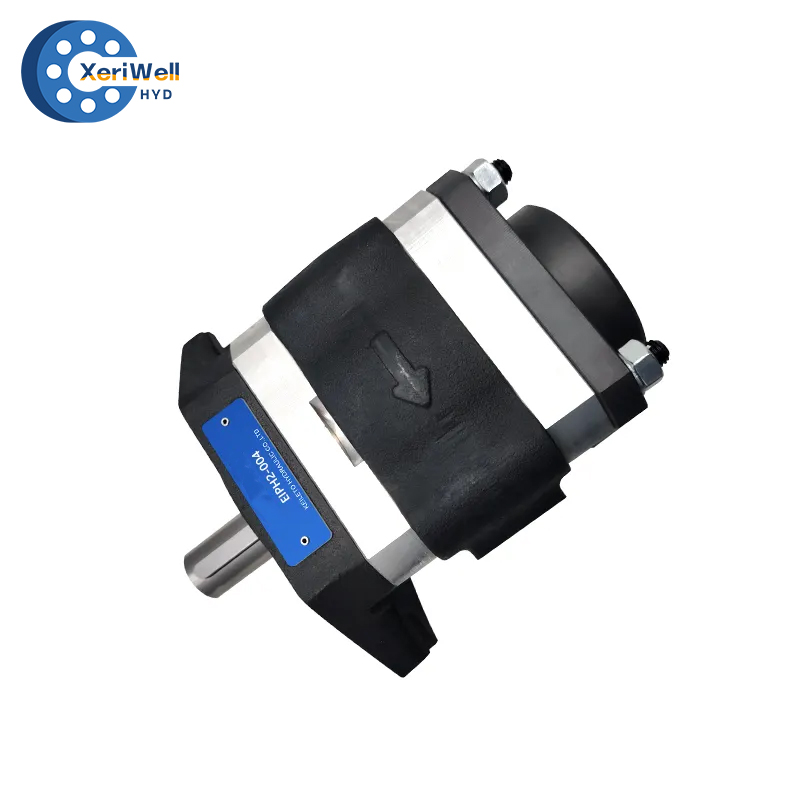

ECKERLE EIPH Hydraulische Zahnradpumpe

Die Bilder dienen nur zur Veranschaulichung. Bitte kontaktieren Sie uns, um das richtige Produkt für Sie auszuwählen.

Menge:
Typ:	EIPH2 EIPH3 EIPH6
Ersatzteile:	verfügbar
Verfügbarkeit:





Erkundigen Zum Warenkorb hinzufügen

详情图

Nenngröße NG	40	50	64	80	100	125	160	200	250
Spez. Volumen Vth [cm3/U]***	40.8	50.6	65.3	80	101.2	125.7	160.1	200.9	249.9
Dauerbetriebsdruck [bar]**	330		315	300		280		250	210
Spitzenbetriebsdruck [bar] max. 10 Sek. 15 % Einschaltdauer**	340		330	330		300		270	250
Einschaltdruckspitze [bar]**	350		340	340		320		300	250
Max. Geschwindigkeit [U/min]	2.400			2.200			2.000
Nenndrehzahl [U/min]	400 – 2.200			400 – 2.000			400 – 1.800
Betriebsviskosität [mm2/s]	10 – 300
Ausgangsviskosität [mm2/s]	2.000
Betriebsmedium	HL – HLP DIN 51 524
Max. Mediumstemperatur [°C]	80
Min. Mediumtemperatur [°C]	-20
Max. Umgebungstemperatur [°C]	80
Min. Umgebungstemperatur [°C]	-20
Max. Vordruck (Saugseite) [bar]	2 bar absolut
Min. Vordruck (Saugseite) [bar]	0,8 bar absolut
Gewicht ca. [kg]:	23	25	28	31	36	41.5	49	58	69
Filtergrad	Klasse 20/18/15 gemäß ISO 4406

Wirkungsgrad ηvol	96	96	96	95	95	94	94	93	93
Effizienz ηhm	89			90			91
Pumpengeräusch*	72	73	74	75	76	76	77	77	78
(gemessen im Schallraum) dB[A]	n = 1.450 △p = 250 bar T = 50 °C Medium:HLP 46
	*Gemessen im schalltoten Raum der Eckerle-Hydraulikabteilung; axialer Mikrofonabstand 1,0 m
Für akzeptablen Druck bei 400–1.800 U/min. Weitere Drehzahlen auf Anfrage. * Aufgrund von Fertigungstoleranzen kann das Verdrängungsvolumen variieren.

Nenngröße NG	14	16	20	25	32	40	50	64
Spez. Volumen Vth [cm3/U]***	14.6	16	20	24.8	32.1	40.1	50.3	64.6
Dauerbetriebsdruck [bar]**	330					250
Spitzenbetriebsdruck [bar]max.10 Sek.15 % Einschaltdauer**	350					300	280
Einschaltdruckspitze [bar]**	400					325	300
Max. Geschwindigkeit [U/min]	4000		3000			2500	1800
Nenndrehzahl [U/min]	400 – 3.600		400 – 2.800			400 – 2.200	400–1.800
Betriebsviskosität [mm2/s]	10 – 300
Ausgangsviskosität [mm2/s]	2000
Betriebsmedium	HL – HLP DIN 51 524 Teil 1/2
Max. Mediumstemperatur [°C]	80
Min. Mediumstemperatur [°C]	-20
Max. Umgebungstemperatur [°C]	80
Min. Umgebungstemperatur [°C]	-20
Max. Vordruck (Saugseite) [bar]	2 bar absolut
Min. Vordruck (Saugseite) [bar]	0,8 bar absolut (Start 0,6)
Gewicht ca. [kg]	13.1	13.2	13.4	13.5	13.7	16.4	17.5	19.5
Filtergrad	Klasse 20/18/15 gemäß ISO 4406

Wirkungsgrad ηvol	91	92	93	93	94	95	95	95
Wirkungsgrad ηhm	90	90	91	92	92	93	93	93
Pumpengeräusch* (gemessen in Schallkammer) dB[A]	60	61	62	63	64	65	66	66
Pumpengeräusch* (gemessen in Schallkammer) dB[A]	n = 1,450 △p = 250 bar T = 50 °C Medium:HLP 46 *Gemessen im schalltoten Raum der Eckerle Hydraulic Division;Axialer Mikrofonabstand 1,0 m
Für akzeptablen Druck bei 400-1.800 U/min. Weitere Drehzahlen auf Anfrage. * Aufgrund von Fertigungstoleranzen kann das Verdrängungsvolumen variieren.

Nenngröße NG	4	5	6	8	11	13	16	19	22	25
Spez. Volumen Vth [cm3/U]***	3.8	5.4	6.4	7.9	10.9	13.3	15.8	19.3	22.2	25.2
Dauerbetriebsdruck [bar]**	330							300	250	250
Spitzenbetriebsdruck [bar]max.10 Sek.15 % Einschaltdauer**	350							300		280
Einschaltdruckspitze [bar]**	400							325		300
Max. Geschwindigkeit [U/min]	4200				4000			3600
Nenndrehzahl [U/min]	400 – 4.000				400 – 3.600			400 – 3.000
Betriebsviskosität [mm2/s]	10 – 300
Ausgangsviskosität [mm2/s]	2000
Betriebsmedium	HL – HLP DIN 51 524 Teil 1/2
Max. Mediumstemperatur [°C]	80
Min. Mediumstemperatur [°C]	-20
Max. Umgebungstemperatur [°C]	80
Min. Umgebungstemperatur [°C]	-20
Max. Vordruck (Saugseite) [bar]	2 bar absolut
Min. Vordruck (Saugseite) [bar]	0,8 bar absolut (Start 0,6)
Gewicht ca. [kg]	4.9	4.9	5	5.2	5.4	5.5	5.7	6.1	6.3	6.5
Filtergrad	Klasse 20/18/15 gemäß ISO 4406

Wirkungsgrad ηvol	90	91	92	93	93	94	95	95	95	95
Effizienz ηhm	88	90	90	91	92	92	93	93	93	93
Pumpengeräusch* (gemessen in Schallkammer) dB[A]	53	54	55	57	58	59	60	61	62	63
Pumpengeräusch* (gemessen in Schallkammer) dB[A]	n = 1,450 △p = 250 bar T = 50 °C Medium:HLP 46 *Gemessen im schalltoten Raum der Eckerle Hydraulic Division;Axialer Mikrofonabstand 1,0 m
Für akzeptablen Druck bei 400-1.800 U/min. Weitere Drehzahlen auf Anfrage. * Aufgrund von Fertigungstoleranzen kann das Verdrängungsvolumen variieren.
