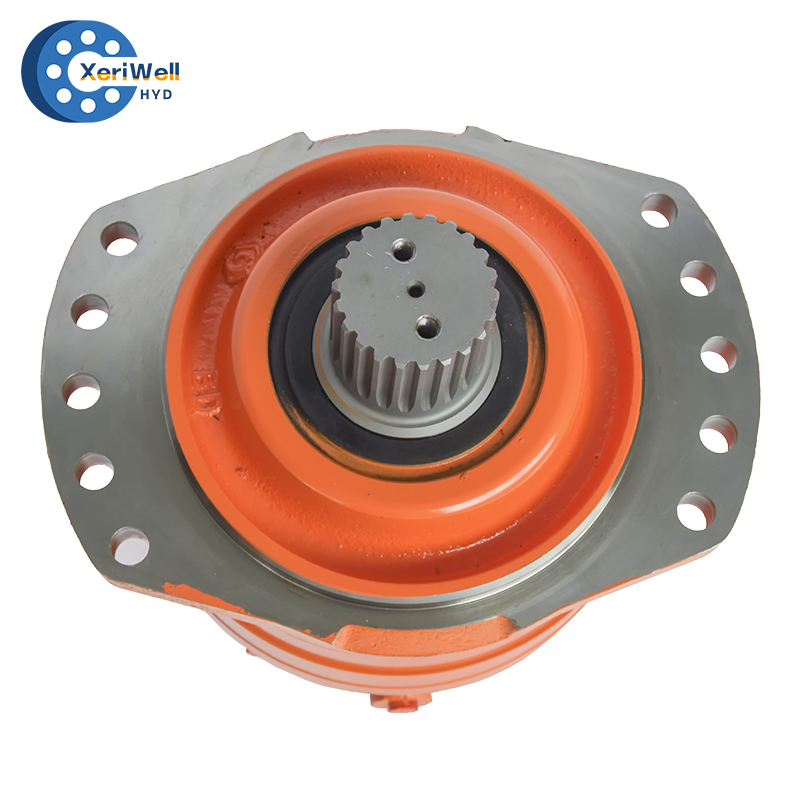

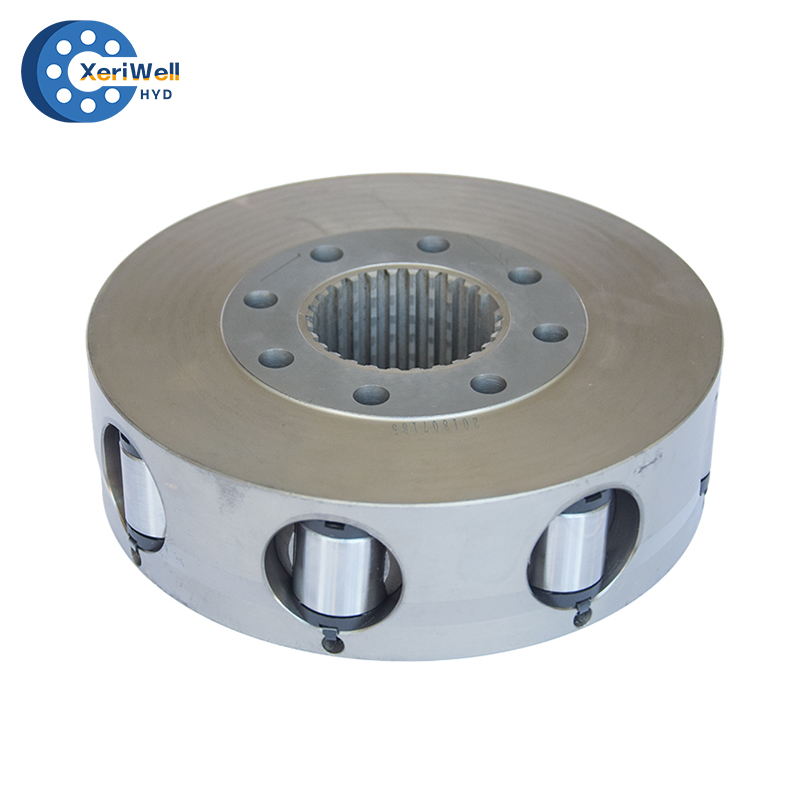

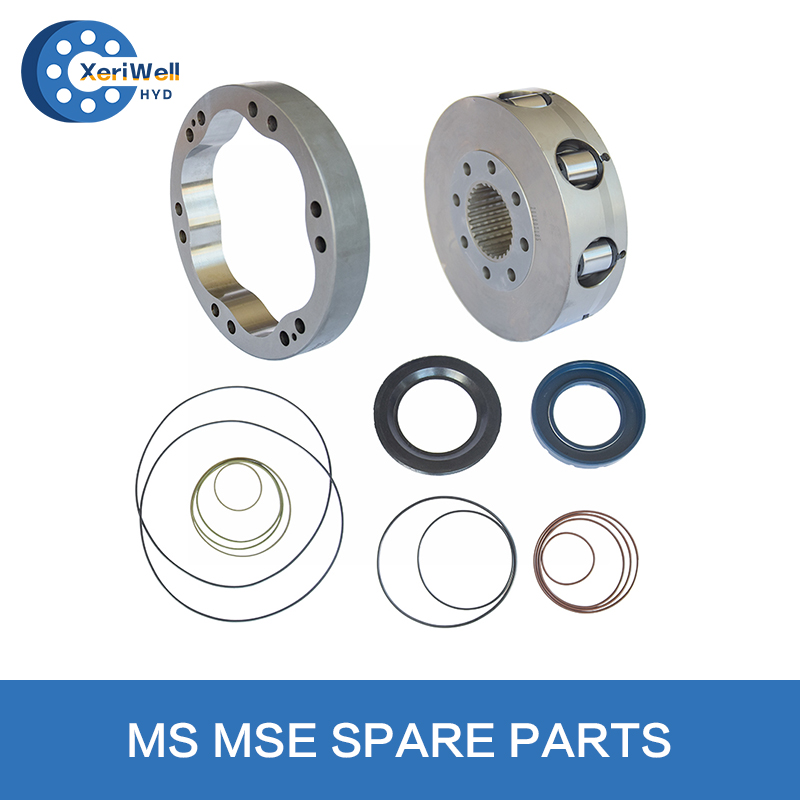

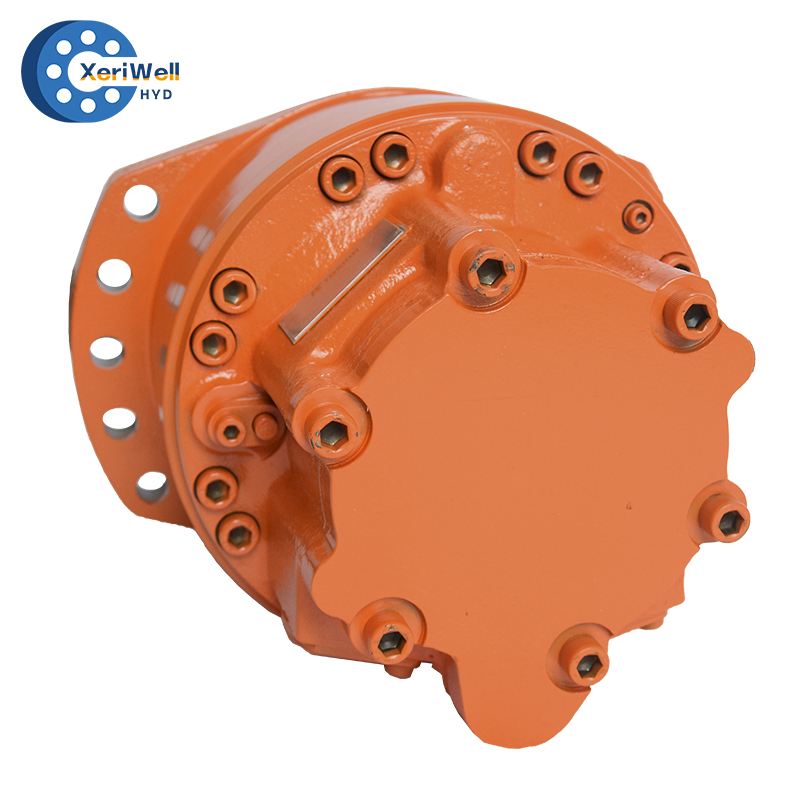

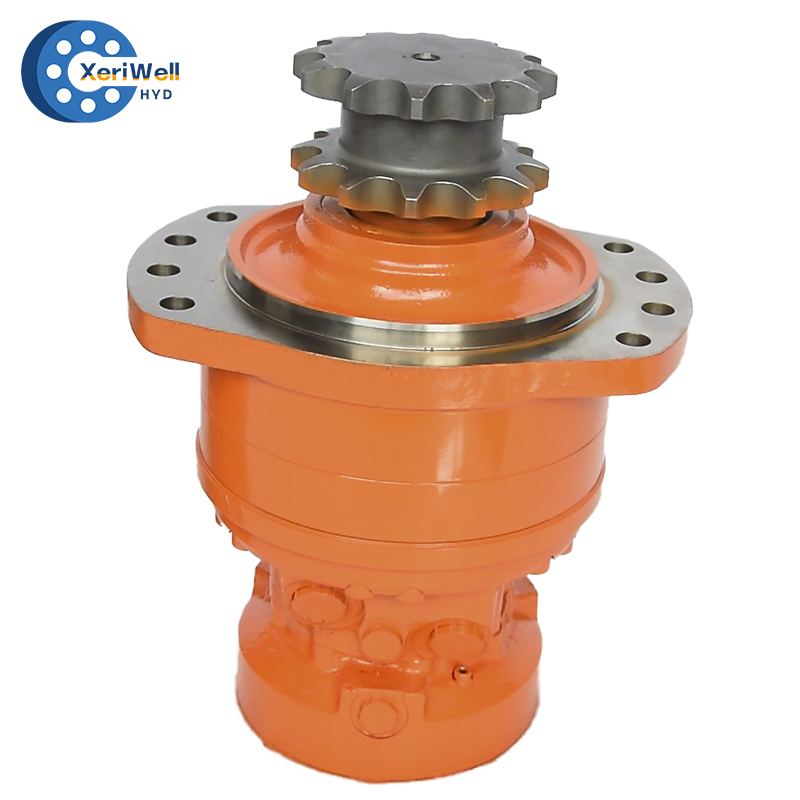

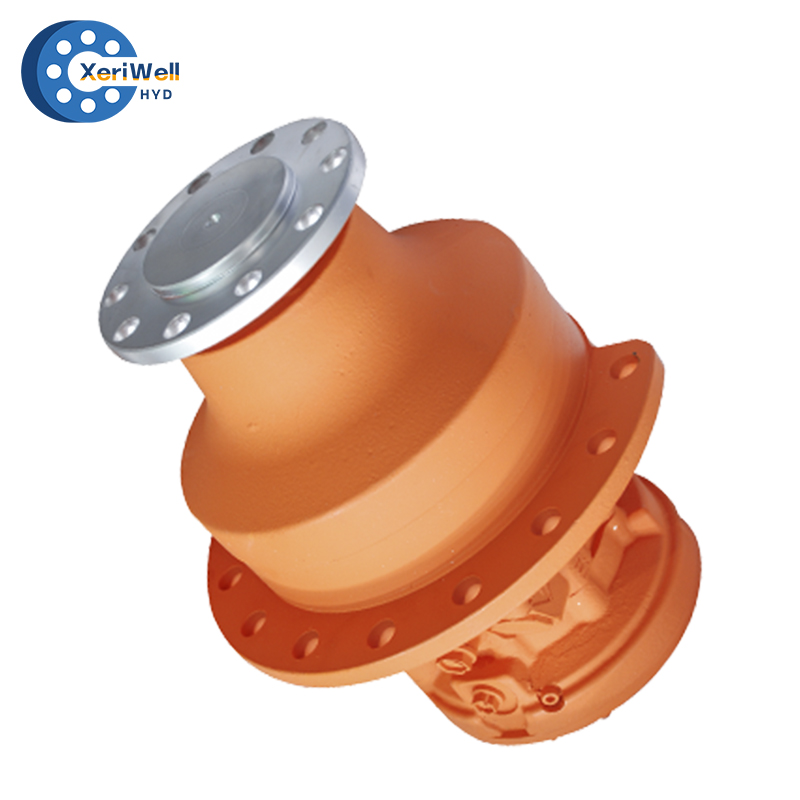

Moteur hydraulique Poclain MS MSE et pièces détachées

Moteur hydraulique Poclain MS MSE et pièces détachées

Les moteurs hydrauliques à anneaux à cames radiaux LSHT des séries POCLAIN MS et MSE sont largement utilisés dans les ponts, la construction, les machines minières, les équipements de ciment, la métallurgie lourde, l'industrie militaire et peuvent être directement utilisés dans les unités de transmission hydrostatiques.

1. La conception modulaire du produit, du module de sortie, du module de fonction, du module de distribution de débit et du module de freinage, permet aux clients de sélectionner en fonction de leurs besoins réels, réduisant ainsi leur configuration mécanique pour rendre l'ensemble flexible et simple.

2. Le module de sortie des produits utilise un roulement à rouleaux biconique pour résister à une force radiale et axiale plus forte.

3. Le module de distribution de débit à disque est doté d'une fonction de compensation automatique de l'usure, qui maintient une efficacité volumétrique élevée des moteurs à long terme.

4. Le module de fonction applique un patin coulissant qui présente des performances élevées de charge, d'antifriction et de résistance à la chaleur, pour réduire la perte de friction mécanique, optimise la conception des courbes du stator, améliorant ainsi la stabilité de fonctionnement et la résistance aux chocs du moteur.

5. L'application d'une nouvelle technologie de traitement des composites améliore la résistance à la fatigue, à l'abrasion et à la correction des pièces, prolongeant ainsi la durée de vie du moteur. Les clients sélectionnent en fonction de leurs besoins réels, réduisant ainsi leur configuration mécanique pour rendre l'ensemble de la disposition flexible et simple.

Type : MS02, MS05, MS08, MS11, MS18, MS25, MS35, MS50, MS83, MS125, MS250.

MSE02, MSE03, MSE05, MSE08, MSE11, MSE18

MS(E)02
型号 Code	MS02				MSE02
Groupe de déplacement	8	0	1	2	0	1	2
排量 Déplacement (ml/r)	172	213	235	255	332	364	398
Couple théorique à 10MPa (Nm)	273	339	374	405	528	579	633
Vitesse nominale (r/min)	200	200	160	160	160	125	100
额定压力 Pression nominale (Mpa)	25	25	25	25	25	25	25
Couple nominal (Nm)	550	700	750	800	1100	1150	1300
Pression maximale (Mpa)	31.5	31.5	31.5	31.5	31.5	31.5	31.5
最大扭矩 Max. couple (Nm)	650	850	950	1000	1300	1450	1600
Plage de vitesse (r/min)	0-390	0-310	0-285	0-260	0-200	0-182	0-165
最大功率 Max. puissance (kW)	标准排量18kW MSE02 (22kW),变排量优先流向12kW MSE02(16.5kW),变排量非优先流向9kW MSE02(11kW),La cylindrée standard est de 18kW MSE02 22 kW), rotation prioritaire à cylindrée variable 12 kW MSE02 16,5 kW, aucune priorité n'est 9 kW MSE02 11 kW).

MS(E)05
型号 Code	MS05					MSE05
Groupe de déplacement	6	8	0	1	2	8	0	1	2	3
排量 Déplacement (ml/r)	260	376	468	514	560	503	625	688	750	820
Couple théorique à 10MPa (Nm)	413	598	744	817	890	800	994	1094	1193	1304
Vitesse nominale (r/min)	160	160	125	125	125	100	100	100	80	80
额定压力 Pression nominale (Mpa)	25	25	25	25	25	25	25	25	25	25
Couple nominal (Nm)	850	1200	1500	1650	1800	1650	2050	2250	2450	2650
Pression maximale (Mpa)	31.5	31.5	31.5	31.5	31.5	31.5	31.5	31.5	31.5	31.5
最大扭矩 Max. couple (Nm)	1050	1500	1850	2050	2250	2030	2500	2750	3000	3300
Plage de vitesse (r/min)	0-265	0-250	0-240	0-220	0-200	0-200	0-190	0-175	0-160	0-140
Il s'agit d'un modèle de 29 kW, d'un modèle de 19 kW, d'un modèle de 15 kW. Max. puissance (kW) La cylindrée standard est de 29 kW, la rotation prioritaire à cylindrée variable 19 kW, aucune priorité n'est de 15 kW.

MS(E)08
型号 Code	MS8						MSE8
Groupe de déplacement	6	8	9	0	1	2	0	1	2
排量 Déplacement (ml/r)	467	627	702	780	857	934	1043	1146	1248
Couple théorique à 10MPa (Nm)	743	997	1116	1240	1363	1485	1658	1822	1984
Vitesse nominale (r/min)	160	160	125	125	100	100	80	80	80
额定压力 Pression nominale (Mpa)	25	25	25	25	25	25	25	25	25
Couple nominal (Nm)	1530	2050	2300	2550	2800	3050	3400	3750	4100
Pression maximale (Mpa)	31.5	31.5	31.5	31.5	31.5	31.5	31.5	31.5	31.5
最大扭矩 Max. couple (Nm)	1890	2500	2800	3150	3450	3750	4200	4600	5050
Plage de vitesse (r/min)	0-210	0-210	0-185	0-170	0-155	0-140	0-130	0-110	0-105
Puissance maximale 41 kW, Puissance maximale 37 kW, Puissance maximale 21 kW Max. puissance (kW) La cylindrée standard est de 41 kW, la rotation prioritaire à cylindrée variable 27 kW, aucune priorité n'est de 21 kW

MS(E)11
型号 Code	MS11						MSE11
Groupe de déplacement	7	8	9	0	1	2	9	0	1	2
排量 Déplacement (ml/r)	730	837	943	1048	1147	1259	1263	1404	1536	1687
Couple théorique à 10MPa (Nm)	1161	1331	1499	1666	1824	2002	2008	2232	2442	2682
Vitesse nominale (r/min)	125	125	125	100	100	80	80	80	63	63
额定压力 Pression nominale (Mpa)	25	25	25	25	25	25	25	25	25	25
Couple nominal (Nm)	2400	2750	3100	3400	3750	4100	4150	4600	5050	5500
Pression maximale (Mpa)	31.5	31.5	31.5	31.5	31.5	31.5	31.5	31.5	31.5	31.5
最大扭矩 Max. couple (Nm)	2950	3350	3800	4200	4650	5100	5100	5650	6200	6800
Plage de vitesse (r/min)	0-200	0-195	0-190	0-185	0-180	0-170	0-170	0-155	0-140	0-130
Puissance maximale 50 kW, Puissance maximale 33 kW, Puissance maximale 25 kW Max. puissance (kW) La cylindrée standard est de 50 kW, la rotation prioritaire à cylindrée variable 33 kW, aucune priorité n'est de 25 kW
