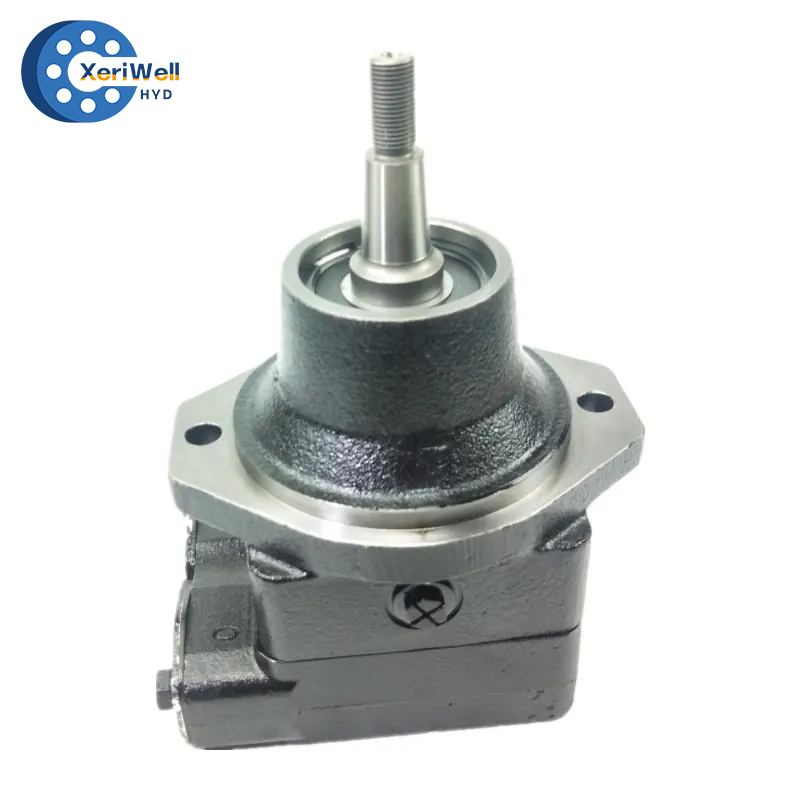

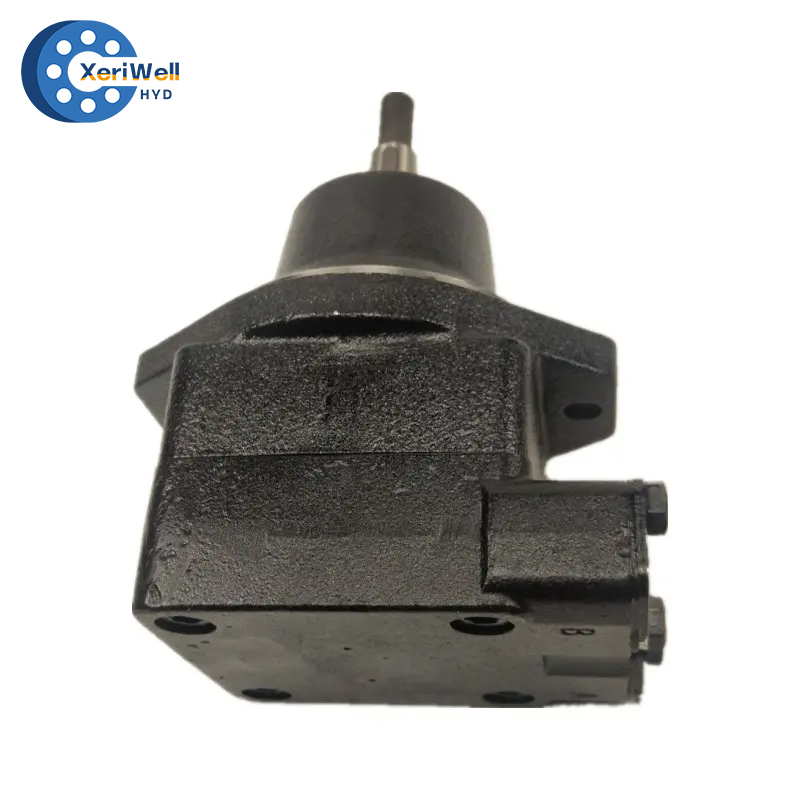

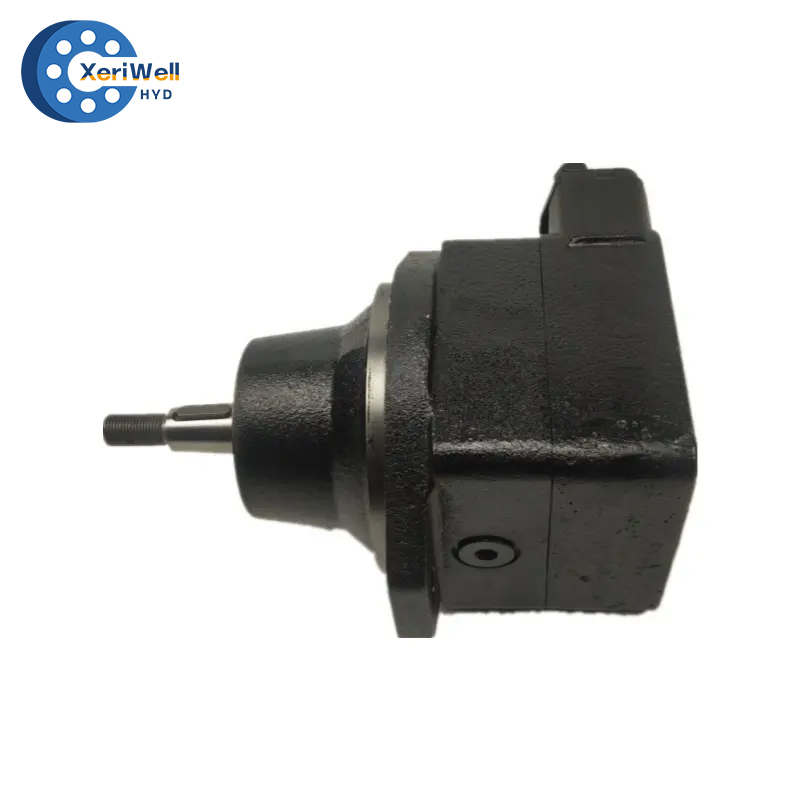

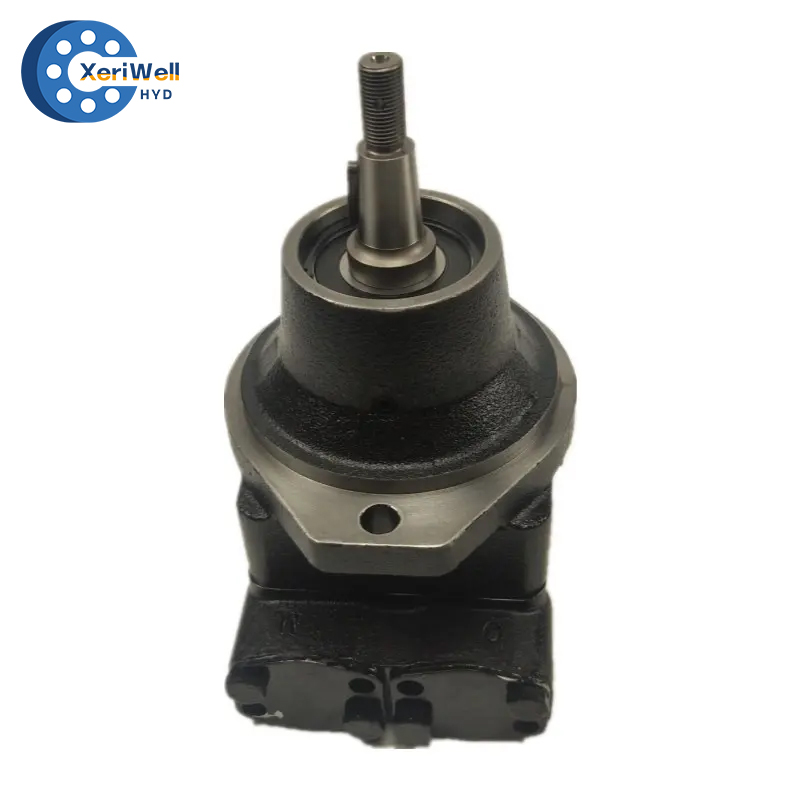

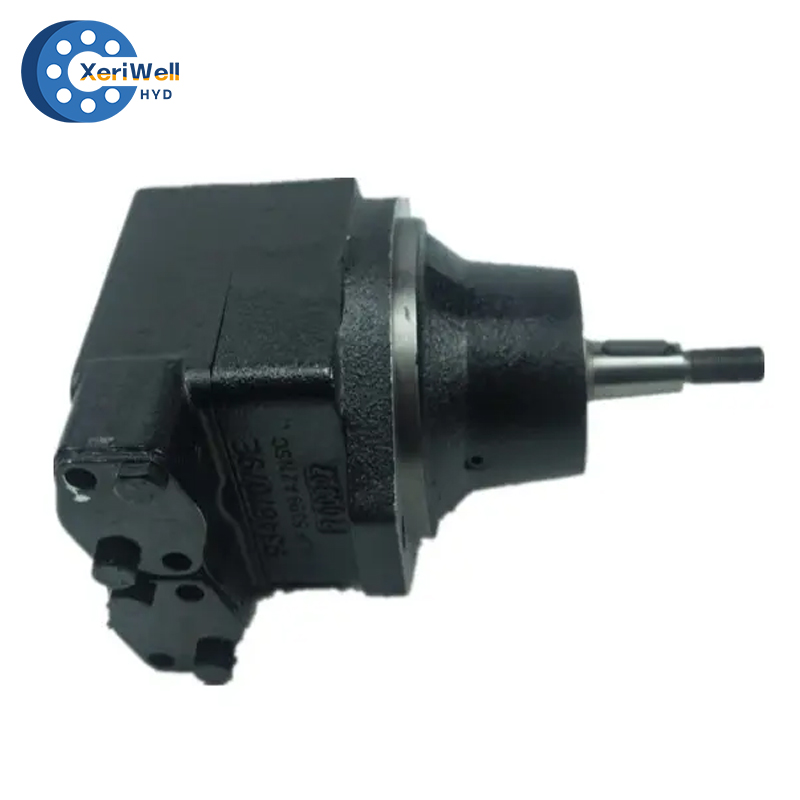

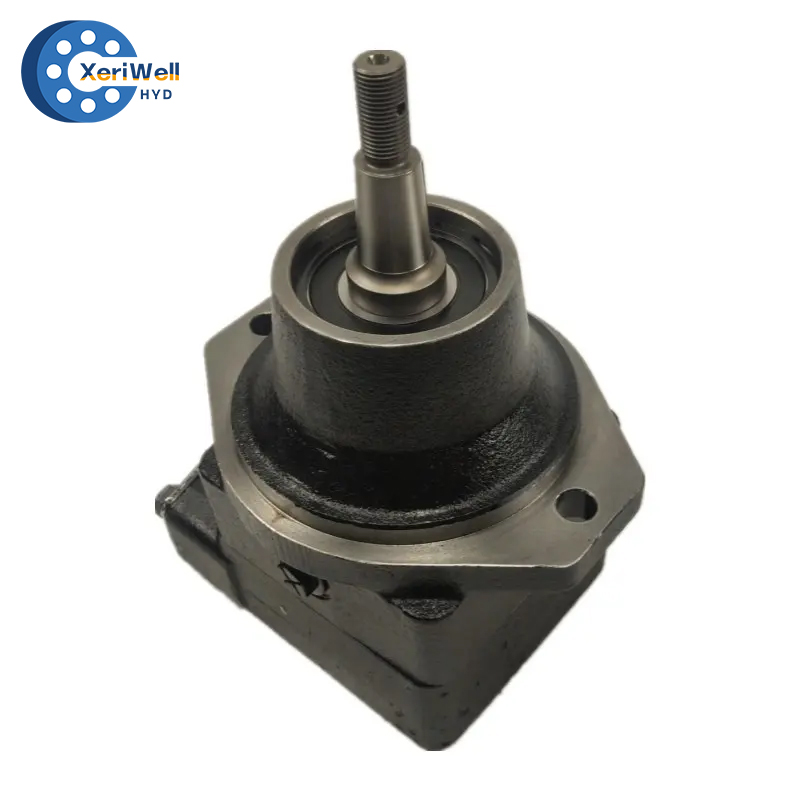

Parker denison M5A M5AS M5ASF M5AF Motor de paletas hidráulicas

Parker denison M5A M5AS M5ASF M5AF Motor de paletas hidráulicas Introducción del producto

El motor Parker Denison serie M5 es un motor de ventilador y tiene las siguientes características:

MOTOR DE BAJO RUIDO: 12 paletas y un diseño de cartucho patentado permite un nivel de ruido muy bajo, sea cual sea la velocidad.

MOTOR DE ALTO RENDIMIENTO: La serie M5B ha sido diseñada especialmente para aplicaciones de servicio severo que requieren alta presión, alta velocidad y baja lubricidad de fluido.

Máx. presión (intermitente)

M5A* 006 a 018 ................................................................ : 300 bares

M5A* 023 - 025 ........................................................................ : 280 bares

M5B* 012 a 036 ................................................................ : 320 bares

M5B* 045 ................................................................................ : 280 bares

Máx. velocidad (intermitente, condición de baja carga)

M5A* 006 a 018 ................................................................ : 4000 RPM

M5A* 023 - 025 ................................................................... : 3000 RPM

M5B* 012 - 018................................................................: 6000 RPM

M5B* 023 - 028 - 036................................................................: 4000 RPM

M5B* 045 ................................................................................ : 3000 RPM

ALTA EFICIENCIA: Hasta el 90 % total a 300 bar para M5A* y 320 bar para M5B*.

Los motores de paletas comienzan su vida con una alta eficiencia volumétrica y mantienen esa eficiencia durante toda su vida operativa.

El diseño de retención del pasador de paleta mejora la eficiencia mecánica a baja presión.

ALTO PAR DE ARRANQUE: La alta eficiencia del par de arranque de los motores tipo paletas les permite arrancar bajo cargas elevadas sin sobrepasos de presión, tirones y cargas de alta potencia instantánea.

ONDULACIÓN DE PAR BAJA: Este motor de 12 paletas exhibe una ondulación de par muy baja (típica ± 1,5%), incluso a bajas velocidades.

ALTA VIDA ÚTIL: La presión de la paleta, el rotor y el anillo de leva están equilibradas para aumentar la vida útil en todo el rango de velocidades. Las paletas de doble labio reducen la sensibilidad a la contaminación de fluidos.

GRUPOS GIRATORIOS INTERCAMBIABLES: Nuestra fabricación precisa permite que cualquier componente sea intercambiable. Los grupos giratorios se pueden reemplazar fácilmente para renovar el motor o cambiar el desplazamiento para adaptarse a los requisitos modificados de velocidad o par.

ROTACIÓN Y DRENAJE: Los M5B-M5BS son motores bidireccionales, con drenaje externo.

Los M5AF y ​​M5BF, con drenaje externo, están disponibles en tres tipos de rotación: bidireccional, en el sentido de las agujas del reloj y en el sentido contrario a las agujas del reloj.

Los M5AF1 y M5BF1, con drenaje interno, están disponibles en dos tipos de rotación: en el sentido de las agujas del reloj y en el sentido contrario a las agujas del reloj.

VÁLVULA CHECK DE PUERTO CRUZADO: Las unidireccionales M5AF, M5AF1, M5BF y M5BF1 están diseñadas con una válvula interna que permite un frenado dinámico suave, con un circuito hidráulico muy simple y sin riesgo de cavitación del motor.

MONTAJE: M5B - M5BS : Eje cilíndrico con chaveta o estriado según SAE J744, ISO 3019-2 o J498.

Estos productos están diseñados principalmente para transmisiones coaxiales que no imponen cargas axiales o laterales en el eje.

M5AF - M5AF1: Eje cilíndrico con chaveta o cónico, y un doble rodamiento de bolas de alta capacidad de carga permite el montaje directo sobre el eje (ventilador, ...).

M5BF: Un eje rígido cónico o cilíndrico con chaveta y un doble rodamiento de bolas de alta capacidad de carga permiten el montaje directo en el eje (ventilador, ...).

Motor de paletas hidráulico Parker denison M5A M5AS M5ASF M5AF a la venta al mejor precio

Correo electrónico: joe@xeriwell.com

WhatsApp: + 13136271735

servicio las 24 horas

Parker denison M5A M5AS M5ASF M5AF Catálogo de motores de paletas hidráulicas diagrama manual en pdf

Máx. velocidad y presión
modelo de motor	Serie	Velocidad máxima		Presión máxima
				con fluidos HF-0, HF-2
		Int.	Cont.	Int. (6 s/min)	Cont.
		rpm	rpm	bar	bar
M5A M5AS M5ASF	6	6000	5000	300⑹	280
	10
	12	4500	3800
	16
	18	4000	3300
	23	3000	2500
	25
M5AF	6	6000	5000	300	300
	10
	12	4500	3800
	16
	18	4000	3300
	23	3000	2500	280	280
	25
M5B M5BS M5BF	12	6000	4000	320	290
	18
	23	4000	3000
	28
	36
	45	3000	2500	280	260
⑴Solo motor birrotacional. Otros = 2500 rpm 2) Sólo para aplicaciones de accionamiento de ventilador. Otros = 280 bar máx.

Desplazamiento y par específico
Serie	Desplazamiento teórico Vi	Par teórico	Potencia teórica a 100 rpm.	Datos típicos a 2000 rpm - 280 bar		Datos típicos (solo M5AF) a 2000 rpm - 300 bar
	cm3/vuelta	Nm/bar	kW/bar	Nuevo Méjico	kilovatios	Nuevo Méjico	kilovatios
M5A M5AS M5ASF M5AF	6,3	0,100	0,0011	24,4	5,1	26,1	5,5
	10,0	0,159	0,0017	40,8	8,6	43,7	9,2
	12,5	0,199	0,0021	52,0	10,9	55,7	11,7
	16,0	0,255	0,0027	67,6	14,2	71,4	15,2
	18,0	0,286	0,0030	75,8	15,9	81,2	17,0
	23,0	0,366	0,0038	98,4	20,4	N/A⑴	N/A⑷
	25,0	0,398	0,0042	107,4	22,5	N/A⑴	N/A⑷
⑴023 - 025 = 280 bares máx.

Serie	Desplazamiento teórico Vi	Par teórico	Potencia teórica a 100 rpm.	Datos típicos a 2000 rpm - 320 bar
	cm3/vuelta	Nm/bar	kW/bar	Nuevo Méjico	kilovatios
M5B	12,0	0,191	0,0020	50,6	10,6
M5BS	18,0	0,286	0,0030	81,2	17,0
M5BF	23,0	0,366	0,0038	117,1	24,5
	28,0	0,446	0,0047	132,1	27,7
	36,0	0,572	0,0060	172,8	36,2
	45,0	0,716	0,0075	N/A⑷	N/A⑷
⑴045 = 280 bares máx.
