| ปริมาณ: | |
|---|---|
BMP200
Xeriwell หรือคนอื่น ๆ
| พิมพ์: | BMP Hydraulic Motor | Brand: | Xeriwell |
|---|---|---|---|
| หมายเลขรุ่น: | การกระจัด BMP | : | 200cc จาก 50cc ถึง 500cc ทั้งหมดสามารถให้ได้ |
| น้ำหนัก: | 7.5 กิโลกรัม : | คุณสมบัติ | แทนที่ OMP, M+S MP, Eaton H Series |
| ไฮไลต์: | มอเตอร์ไฮดรอลิก OMR,BMP Hydraulic Motor |
||

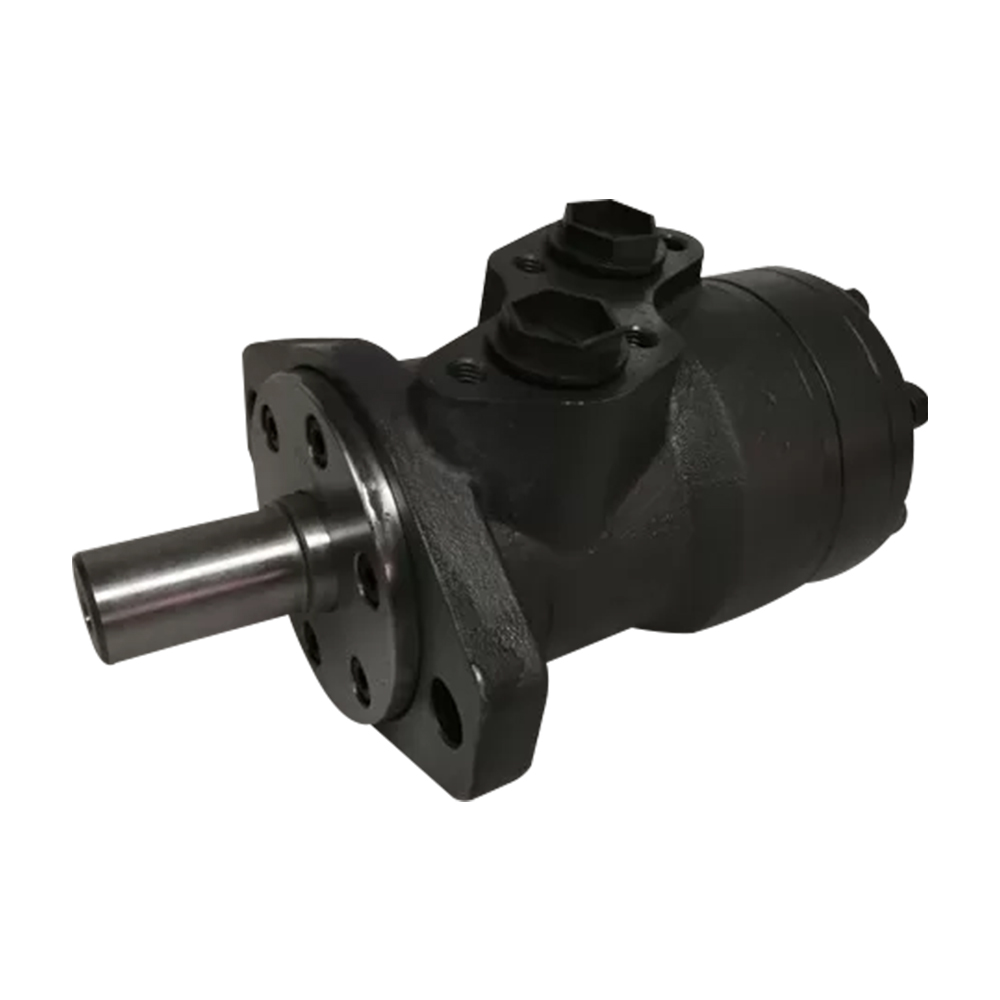

Gerotor Hydraulic Motor BMP สำหรับเครื่องฉีดแบบฉีดแนวนอน
Gerotor Hydraulics Motors BMP สำหรับเครื่องฉีดขึ้นรูป รุ่นยังมี BMR, BMS, BMT, BMS, Interchange OMS, OMT, OMR และ OMP Series ของ Donfass Make, M+S Hydraulic Make, Sai และ Sam Motors
คำแนะนำ BMP:
1, Xeriwell Gerotor Hydraulic Motor BMP160
หน้าแปลน:
2: 2-Ø13.5rhomb-Flange, Pilot Ø82.5× 8
4: 4-Ø13.5rhomb-Flange, Pilot Ø82.5× 8
H4: 4-3/8-16 Square-Flange, Pilot Ø44.4× 2.8
H5: 4-M10 Square-Flange, Pilot Ø44.4× 2.8
เพลา:
A: เพลาØ25, คีย์ขนาน 8x7x32
C: เพลาØ25.4, คีย์ขนาน 6.35x6.35x31.75
E: เพลาØ25.4, ฟันแบบ sae 6b
R: เพลาสั้นØ25.4, คีย์ขนาน 6.35x6.35x31.75
B: เพลาØ32, คีย์คู่ขนาน 10x8x45
F: เพลาØ31.75ฟัน 14-DP12/24
FD: เพลายาวØ31.75, ฟันสาด 14-DP12/24
G: เพลาØ31.75, คีย์ขนาน 7.96x7.96x31.75
T: รูปกรวยเพลาØ28.56, คีย์ขนาน B5x5x14
พอร์ตและพอร์ตระบาย:
D: G1/2 Manifold Mount 4-M8, G1/4
M: M22 × 1.5 Manifold Mount 4-M8, M14 × 1.5
S: 7/8-14 O-Ring Manifold 4-5/16-18UNC, 7/16-20UNF
P: 1/2-14 NPTF Manifold 4-5/16-18UNC, 7/16-20UNF
R: PT (RC) 1/2 Manifold 4-M8, PT (RC) 1/4
การข้ามแบบจำลอง:
| ตารางอ้างอิงมอเตอร์ครอส | ||||||||
| Xeriwell Hydraulic |
M+S Hydraulic |
Eaton Char Lynn |
Ross TRW |
สีขาว ไม้กางเขน |
พาร์คเกอร์ | Sam Brevini |
Bosch Recroth |
|
| BMM | MM MLHK | ซีรีย์ j | omm | BGM | MGX | |||
| BMP/BM1 | MP HP | H ซีรีส์ | OMP DH | MF MG | WP RS | tc te tb | BG | MGP GXP |
| BMR/BM2 | Mr Hr Mlhrw, RW | S, T Series W Series | OMR DS OMEW | MB | WR Re | TF | BR | MGR GMR |
| BMH/BM4 | MH MLHH HW HWF | OMH | ฉัน | อีกครั้ง | TG | |||
| BMS/BM5 | MS MSY MLHS | ซีรี่ส์ 2000 | OMS | ฉัน | อีกครั้ง | TG | HPR | MGS GMS |
| BMT/BM6 | MT MLHT MTM | ซีรีส์ 6000 | OMT TMT | MJ | ht | MGT, GMT | ||
| BMV | MV MLHV | 10,000 ซีรีส์ | OMV | MGV GMV |
||||
ข้อกำหนดหลัก:
| ข้อกำหนดหลัก: |
| ข้อมูลทางเทคนิคสำหรับ BMP ที่มี 25 และ 1 in และ 1 ใน splined และ 28.56 tapered shaft: |
| พิมพ์ | BMP BMPH BMPW 36 |
BMP BMPH BMPW 50 |
BMP BMPH BMPW 80 |
BMP BMPH BMPW 100 |
BMP BMPH BMPW 125 |
BMP BMPH BMPW 160 |
BMP BMPH BMPW 200 |
BMP BMPH BMPW 250 |
BMP BMPH BMPW 315 |
BMP BMPH BMPW 400 |
BMP BMPH BMPW 500 |
|
| การกระจัดทางเรขาคณิต (cm3 /rev.) | 36 | 51.7 | 77.7 | 96.2 | 120.2 | 157.2 | 194.5 | 240.3 | 314.5 | 389.5 | 486.5 | |
| สูงสุด ความเร็ว (รอบต่อนาที) | ต่อ | 1500 | 1150 | 770 | 615 | 490 | 383 | 310 | 250 | 192 | 155 | 120 |
| int. | 1650 | 1450 | 960 | 770 | 615 | 475 | 385 | 310 | 240 | 190 | 150 | |
| สูงสุด แรงบิด (n · m) | ต่อ | 55 | 100 | 146 | 182 | 236 | 302 | 360 | 380 | 375 | 360 | 385 |
| int. | 76 | 128 | 186 | 227 | 290 | 370 | 440 | 460 | 555 | 525 | 560 | |
| จุดสูงสุด | 96 | 148 | 218 | 264 | 360 | 434 | 540 | 550 | 650 | 680 | 680 | |
| สูงสุด เอาท์พุท (kw) | ต่อ | 8 | 10 | 10 | 11 | 10 | 10 | 10 | 8.5 | 7 | 6 | 5 |
| int. | 11.5 | 12 | 12 | 13 | 12 | 12 | 12 | 10.5 | 8.5 | 7 | 6 | |
| สูงสุด แรงดันตก (MPA) | ต่อ | 12.5 | 14 | 14 | 14 | 14 | 14 | 14 | 11 | 9 | 7 | 6 |
| int. | 16.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 14 | 14 | 10.5 | 9 | |
| จุดสูงสุด | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 18 | 16 | 14 | 12 | |
| สูงสุด ไหล (l/นาที) | ต่อ | 55 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| int. | 60 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | |
| น้ำหนัก (กิโลกรัม) | 5.6 | 5.6 | 5.7 | 5.9 | 6 | 6.2 | 6.4 | 7 | 6.9 | 7.4 | 8 | |
ข้อมูลทางเทคนิคสำหรับ BMP ที่มี 31.75 และ 32 Shaftt:
| พิมพ์ | BMP BMPH 36 |
BMP BMPH 50 |
BMP BMPH 80 |
BMP BMPH 100 |
BMP BMPH 125 |
BMP BMPH 160 |
BMP BMPH 200 |
BMP BMPH 250 |
BMP BMPH 315 |
BMP BMPH 400 |
BMP BMPH 500 |
|
| การกระจัดทางเรขาคณิต (cm3 /rev.) | 36 | 51.7 | 77.7 | 96.2 | 120.2 | 157.2 | 194.5 | 240.3 | 314.5 | 389.5 | 486.5 | |
| สูงสุด ความเร็ว (รอบต่อนาที) | ต่อ | 1500 | 1150 | 770 | 615 | 490 | 383 | 310 | 250 | 192 | 155 | 120 |
| int. | 1650 | 1450 | 960 | 770 | 615 | 475 | 385 | 310 | 240 | 190 | 150 | |
| สูงสุด แรงบิด (n · m) | ต่อ | 55 | 100 | 146 | 182 | 236 | 302 | 360 | 460 | 475 | 490 | 430 |
| int. | 76 | 128 | 186 | 227 | 290 | 370 | 440 | 570 | 555 | 580 | 560 | |
| จุดสูงสุด | 96 | 148 | 218 | 264 | 360 | 434 | 540 | 670 | 840 | 840 | 780 | |
| สูงสุด เอาท์พุท (kw) | ต่อ | 8 | 10 | 10 | 11 | 10 | 10 | 10 | 8.5 | 7 | 6 | 6 |
| int. | 11.5 | 12 | 12 | 13 | 12 | 12 | 12 | 10.5 | 8.5 | 7 | 7 | |
| สูงสุด แรงดันตก (MPA) | ต่อ | 12.5 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 12 | 9.5 | 7 |
| int. | 16.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 14 | 11.5 | 9 | |
| จุดสูงสุด | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 18 | 13 | |
| สูงสุด ไหล (l/นาที) | ต่อ | 55 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| int. | 60 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | |
| น้ำหนัก (กิโลกรัม) | 5.6 | 6 | 5.7 | 5.9 | 6 | 6.2 | 6.4 | 7 | 6.9 | 7.4 | 8 | |
* ความดันอย่างต่อเนื่อง: ค่าสูงสุดของมอเตอร์ปฏิบัติการอย่างต่อเนื่อง
* ความดันเป็นระยะ ๆ : ค่าสูงสุดของมอเตอร์ปฏิบัติการภายใน 6 วินาทีต่อนาที
* แรงดันสูงสุด: ค่าสูงสุดของมอเตอร์ปฏิบัติการใน 0.6 วินาทีต่อนาที
