| Quantidade: | |
|---|---|
BMP200
Xeriwell ou outros
| Tipo: | Marca do motor hidráulico BMP | : | Xeriwell |
|---|---|---|---|
| Modelo nº: | Deslocamento do BMP | : | 200cc, de 50cc a 500cc, todos podem ser fornecidos |
| Peso: | de 7,5 kg : | Recurso | Substitua OMP, M+S MP, EATON Série H |
| Destaque: | motor hidráulico omr,motor hidráulico bmp |
||

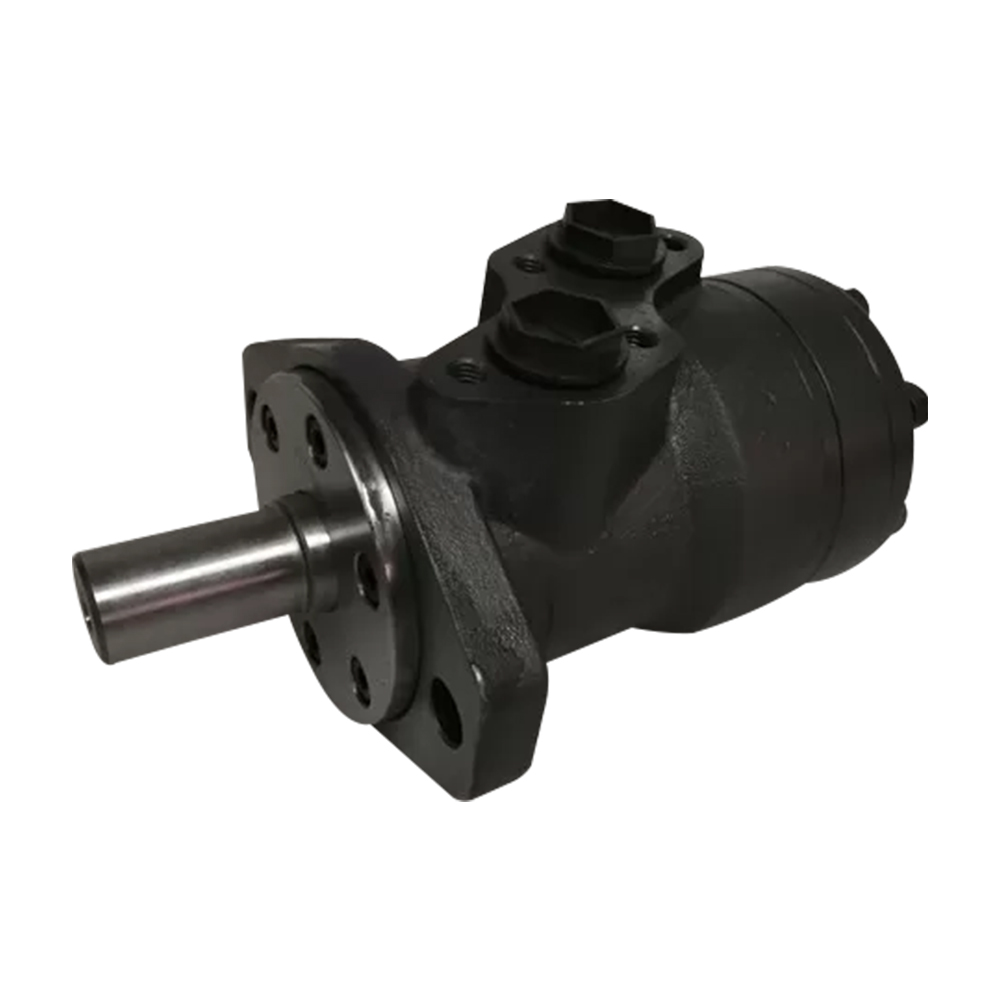

Motor hidráulico BMP de Gerotor para a máquina horizontal da modelação por injeção
Gerotor Motores Hidráulicos BMP para Máquinas de Moldagem por Injeção. Os modelos também possuem séries BMR, BMS, BMT, BMS, intercâmbio OMS, OMT, OMR e OMP da marca Donfass, marca hidráulica M+S, motores SAI e SAM.
Introdução ao BMP:
1, motor hidráulico Xeriwell Gerotor BMP160
Flange:
2: 2-Ø13,5 Flange em losango, piloto Ø82,5×8
4: 4-Ø13,5 Flange em losango, piloto Ø82,5×8
H4: 4-3/8-16 Flange quadrado, piloto Ø44,4×2,8
H5: Flange quadrado 4-M10, piloto Ø44,4×2,8
Haste:
A: Eixo Ø25, chave paralela 8x7x32
C: Eixo Ø25,4, chave paralela 6,35x6,35x31,75
E: Eixo Ø25,4, dente estriado SAE 6B
R: Eixo curto Ø25,4, chaveta paralela 6,35x6,35x31,75
B: Eixo Ø32, chave paralela 10x8x45
F: Eixo Ø31,75, dente estriado 14-DP12/24
FD: Eixo longo Ø31,75, dente estriado 14-DP12/24
G: Eixo Ø31,75, chave paralela 7,96x7,96x31,75
T: Eixo cônico Ø28,56, chave paralela B5x5x14
Portas e Porta de Drenagem:
D: Montagem em coletor G1/2 4-M8, G1/4
M: Montagem em coletor M22×1,5 4-M8, M14×1,5
S: coletor de anel de vedação 7/8-14 4-5/16-18UNC, 7/16-20UNF
P: Coletor 1/2-14 NPTF 4-5/16-18UNC, 7/16-20UNF
R: PT(Rc)1/2 Coletor 4-M8, PT(Rc)1/4
Cruzamento de modelo:
| TABELA DE REFERÊNCIA CRUZADA DO MOTOR | ||||||||
| Xeriwell HIDRÁULICO |
M+S HIDRÁULICO |
EATON CHAR LYNN |
ROSS TRW |
CRUZ BRANCA |
PARKER | Sam Brevini |
BOSCH RECROTH |
|
| BMM | MM MLHK | SÉRIE J | OMM | Música musical | MGX | |||
| BMP/BM1 | PM HP | SÉRIE H | OMP DH | MF-MG | WPRS | TC TE TB | GB | POP GXP |
| TMB/BM2 | MR HR MLHRW,RW | SÉRIE S,T SÉRIE W | OMR DS OMEW | MB | WR RE | TF | BR | MGR GMR |
| BMH/BM4 | MH MLHH HW HWF | OMH | MEU | RÉ | TG | |||
| BMS/BM5 | MS MSY MLHS | SÉRIE 2000 | seguro médico obrigatório | MEU | RÉ | TG | HPR | MGS GMS |
| TMO/BM6 | MT MLHT MTM | SÉRIE 6000 | OMT TMT | MJ | HT | MGT,GMT | ||
| BMV | MV MLHV | SÉRIE 10.000 | OMV | MGV GMV |
||||
| Especificações principais: |
| Dados técnicos para BMP com eixo estriado de 25 e 1 pol. e 1 pol. e eixo cônico 28,56: |
| Tipo | BMP BMPH BMPW 36 |
BMP BMPH BMPW 50 |
BMP BMPH BMPW 80 |
BMP BMPH BMPW 100 |
BMP BMPH BMPW 125 |
BMP BMPH BMPW 160 |
BMP BMPH BMPW 200 |
BMP BMPH BMPW 250 |
BMP BMPH BMPW 315 |
BMP BMPH BMPW 400 |
BMP BMPH BMPW 500 |
|
| Deslocamento geométrico (cm3 /rev.) | 36 | 51.7 | 77.7 | 96.2 | 120.2 | 157.2 | 194.5 | 240.3 | 314.5 | 389.5 | 486.5 | |
| Máx. velocidade (rpm) | cont. | 1500 | 1150 | 770 | 615 | 490 | 383 | 310 | 250 | 192 | 155 | 120 |
| interno. | 1650 | 1450 | 960 | 770 | 615 | 475 | 385 | 310 | 240 | 190 | 150 | |
| Máx. torque (N·m) | cont. | 55 | 100 | 146 | 182 | 236 | 302 | 360 | 380 | 375 | 360 | 385 |
| interno. | 76 | 128 | 186 | 227 | 290 | 370 | 440 | 460 | 555 | 525 | 560 | |
| pico | 96 | 148 | 218 | 264 | 360 | 434 | 540 | 550 | 650 | 680 | 680 | |
| Máx. saída (kW) | cont. | 8 | 10 | 10 | 11 | 10 | 10 | 10 | 8.5 | 7 | 6 | 5 |
| interno. | 11.5 | 12 | 12 | 13 | 12 | 12 | 12 | 10.5 | 8.5 | 7 | 6 | |
| Máx. queda de pressão (MPa) | cont. | 12.5 | 14 | 14 | 14 | 14 | 14 | 14 | 11 | 9 | 7 | 6 |
| interno. | 16.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 14 | 14 | 10.5 | 9 | |
| pico | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 18 | 16 | 14 | 12 | |
| Máx. fluxo (L/min) | cont. | 55 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| interno. | 60 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | |
| Peso (kg) | 5.6 | 5.6 | 5.7 | 5.9 | 6 | 6.2 | 6.4 | 7 | 6.9 | 7.4 | 8 | |
Dados técnicos para BMP com eixo 31,75 e 32:
| Tipo | BMP BMPH 36 |
BMP BMPH 50 |
BMP BMPH 80 |
BMP BMPH 100 |
BMP BMPH 125 |
BMP BMPH 160 |
BMP BMPH 200 |
BMP BMPH 250 |
BMP BMPH 315 |
BMP BMPH 400 |
BMP BMPH 500 |
|
| Deslocamento geométrico (cm3 /rev.) | 36 | 51.7 | 77.7 | 96.2 | 120.2 | 157.2 | 194.5 | 240.3 | 314.5 | 389.5 | 486.5 | |
| Máx. velocidade (rpm) | cont. | 1500 | 1150 | 770 | 615 | 490 | 383 | 310 | 250 | 192 | 155 | 120 |
| interno. | 1650 | 1450 | 960 | 770 | 615 | 475 | 385 | 310 | 240 | 190 | 150 | |
| Máx. torque (N·m) | cont. | 55 | 100 | 146 | 182 | 236 | 302 | 360 | 460 | 475 | 490 | 430 |
| interno. | 76 | 128 | 186 | 227 | 290 | 370 | 440 | 570 | 555 | 580 | 560 | |
| pico | 96 | 148 | 218 | 264 | 360 | 434 | 540 | 670 | 840 | 840 | 780 | |
| Máx. saída (kW) | cont. | 8 | 10 | 10 | 11 | 10 | 10 | 10 | 8.5 | 7 | 6 | 6 |
| interno. | 11.5 | 12 | 12 | 13 | 12 | 12 | 12 | 10.5 | 8.5 | 7 | 7 | |
| Máx. queda de pressão (MPa) | cont. | 12.5 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 12 | 9.5 | 7 |
| interno. | 16.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 14 | 11.5 | 9 | |
| pico | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 18 | 13 | |
| Máx. fluxo (L/min) | cont. | 55 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| interno. | 60 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | |
| Peso (kg) | 5.6 | 6 | 5.7 | 5.9 | 6 | 6.2 | 6.4 | 7 | 6.9 | 7.4 | 8 | |
* Pressão contínua: Valor máximo do motor operando continuamente.
* Pressão intermitente: Valor máximo do motor operacional em 6 segundos por minuto.
* Pressão de pico: Valor máximo do motor operacional em 0,6 segundos por minuto.
| Modelo | eu | L1 |
| BMP36 | 137 | 7 |
| BMP50 | 137 | 7 |
| BMP80 | 140.5 | 10.5 |
| BMP100 | 143 | 13 |
| BMP125 | 146 | 16 |
| BMP160 | 151 | 21 |
| BMP200 | 157 | 26 |
| BMP250 | 162 | 32 |
| BMP315 | 172 | 42 |
| BMP400 | 182 | 52 |
| BMP500 | 195 | 65 |
| de montagem Código |
D (profundidade) | M (profundidade) | S (profundidade) | P (profundidade) | R (profundidade) |
| P(A,B) | G1/2 (15) | M22 x 1,5 (15) | Anel de vedação 7/8-14 (17) | 1/2-14NPTF (15) | PT(RC)1/2 (15) |
| C | 4-M8 (13) | 4-M8 (13) | 4-5/16-18UNC(13) | 4-5/16-18UNC(13) | 4-M8 (13) |
| T | G1/4 (12) | M14 x 1,5 (12) | 16/07-20UNF (12) | 16/07-20UNF (12) | PT(RC)1/4 (9,7) |
