| Количество: | |
|---|---|
БМП200
Ксериуэлл или другие
| Тип: | гидравлического двигателя БМП : | Марка | Ксериуэлл |
|---|---|---|---|
| Модель №: | БМП : | Водоизмещение | 200cc, от 50cc до 500cc, все может быть предоставлено |
| Масса: | кг | 7,5 | Замените OMP, M+S MP, EATON серии H. |
| Выделять: | омр гидравлический двигатель,гидравлический двигатель бмп |
||

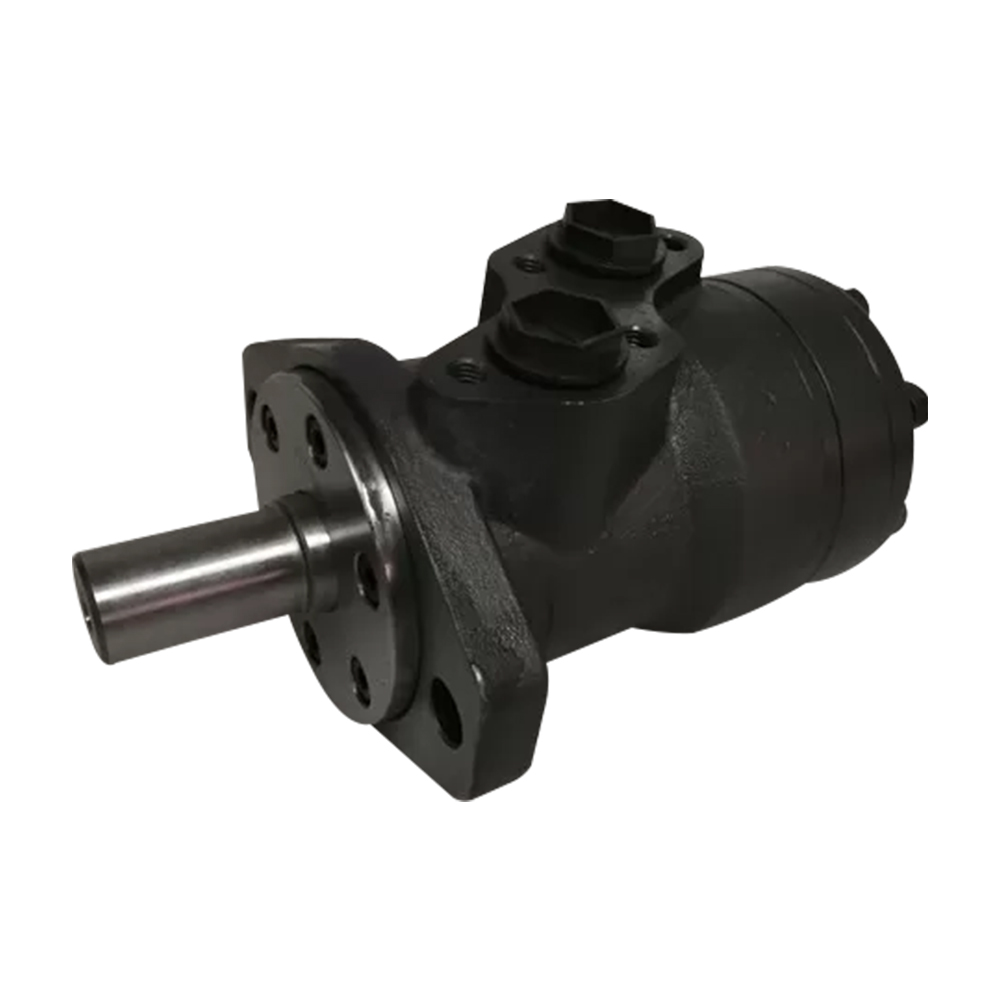

Гидравлический двигатель Gerotor BMP для горизонтальной литьевой машины
Героторные гидромоторы БМП для термопластавтоматов. Модели также имеют серии BMR, BMS, BMT, BMS, взаимозаменяемые OMS, OMT, OMR и OMP производства Donfass, M+S Hydraulic Makes, SAI и SAM Motors.
Знакомство с БМП:
1, гидромотор Xeriwell Gerotor BMP160
Фланец:
2: Фланец 2-Ø13,5Ромбовидный, направляющий Ø82,5×8
4: Фланец 4-Ø13,5Ромбовидный, направляющий Ø82,5×8
H4: 4-3/8-16 Квадратный фланец, направляющий Ø44,4×2,8
H5: 4-M10 Квадратный фланец, направляющий Ø44,4×2,8
Вал:
A: Вал Ø25, параллельная шпонка 8x7x32.
C: Вал Ø25,4, параллельная шпонка 6,35x6,35x31,75.
E: Вал Ø25,4, шлицевой зуб SAE 6B.
R: Короткий вал Ø25,4, параллельная шпонка 6,35x6,35x31,75
B: Вал Ø32, параллельная шпонка 10x8x45
F: Вал Ø31,75, шлицевой зуб 14-DP12/24.
FD: Длинный вал Ø31,75, шлицевой зуб 14-DP12/24.
G: Вал Ø31,75, параллельная шпонка 7,96x7,96x31,75
T: Конусный вал Ø28,56, параллельная шпонка B5x5x14
Порты и дренажный порт:
D: Крепление на коллектор G1/2 4-M8, G1/4
M: M22×1,5 Крепление на коллектор 4-M8, M14×1,5
S: 7/8-14 коллектор с уплотнительными кольцами 4-5/16-18UNC, 7/16-20UNF
P: Коллектор 1/2–14 NPTF 4–5/16–18UNC, 7/16–20UNF
R: PT(Rc)1/2 Коллектор 4-M8, PT(Rc)1/4
Модель пересечения:
| ТАБЛИЦА ПЕРЕКРЕСТНЫХ ССЫЛОК МОТОРОВ | ||||||||
| Ксеривелл ГИДРАВЛИЧЕСКИЙ |
M+S ГИДРАВЛИЧЕСКАЯ |
ИТОН ЧАР ЛИНН |
РОСС ТРВ |
БЕЛЫЙ КРЕСТ |
ПАРКЕР | СЭМ БРЕВИНИ |
БОШ РЕКРОТ |
|
| БММ | ММ МЛХК | СЕРИЯ J | ОММ | фоновая музыка | МГХ | |||
| БМП/БМ1 | МП ХП | СЕРИЯ H | ОМП ДХ | МФ МГ | WP РС | ТК ТЕ ТБ | БГ | МГП ГХП |
| БМР/БМ2 | Г-Н HR MLHRW,RW | СЕРИЯ S,T СЕРИЯ W | ОМР ДС ОМЕВ | МБ | WR RE | ТФ | БР | МГР ГМР |
| БМХ/БМ4 | MH MLHH HW HWF | ОМХ | МНЕ | РЭ | ТГ | |||
| БМС/БМ5 | MS MSY MLHS | СЕРИЯ 2000 ГОДА | ОМС | МНЕ | РЭ | ТГ | HPR | МГС ГМС |
| БМТ/БМ6 | МТ МЛХТ МТМ | СЕРИЯ 6000 | ОМТ ТМТ | МД | ХТ | МГТ,GMT | ||
| БМВ | МВ МЛХВ | 10000 СЕРИЯ | ОМВ | МГВ ГМВ |
||||
| Основные характеристики: |
| Технические данные БМП со шлицевым валом 25 и 1 дюйм и 1 дюйм и конусом 28,56: |
| Тип | БМП БМПХ БМПВ 36 |
БМП БМПХ БМПВ 50 |
БМП БМПХ БМПВ 80 |
БМП БМПХ БМПВ 100 |
БМП БМПХ БМПВ 125 |
БМП БМПХ БМПВ 160 |
БМП БМПХ БМПВ 200 |
БМП БМПХ БМПВ 250 |
БМП БМПХ БМПВ 315 |
БМП БМПХ БМПВ 400 |
БМП БМПХ БМПВ 500 |
|
| Геометрический объем (см3/об.) | 36 | 51.7 | 77.7 | 96.2 | 120.2 | 157.2 | 194.5 | 240.3 | 314.5 | 389.5 | 486.5 | |
| Макс. скорость (об/мин) | продолжение | 1500 | 1150 | 770 | 615 | 490 | 383 | 310 | 250 | 192 | 155 | 120 |
| инт. | 1650 | 1450 | 960 | 770 | 615 | 475 | 385 | 310 | 240 | 190 | 150 | |
| Макс. крутящий момент (Н·м) | продолжение | 55 | 100 | 146 | 182 | 236 | 302 | 360 | 380 | 375 | 360 | 385 |
| инт. | 76 | 128 | 186 | 227 | 290 | 370 | 440 | 460 | 555 | 525 | 560 | |
| пик | 96 | 148 | 218 | 264 | 360 | 434 | 540 | 550 | 650 | 680 | 680 | |
| Макс. мощность (кВт) | продолжение | 8 | 10 | 10 | 11 | 10 | 10 | 10 | 8.5 | 7 | 6 | 5 |
| инт. | 11.5 | 12 | 12 | 13 | 12 | 12 | 12 | 10.5 | 8.5 | 7 | 6 | |
| Макс. падение давления (МПа) | продолжение | 12.5 | 14 | 14 | 14 | 14 | 14 | 14 | 11 | 9 | 7 | 6 |
| инт. | 16.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 14 | 14 | 10.5 | 9 | |
| пик | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 18 | 16 | 14 | 12 | |
| Макс. поток (л/мин) | продолжение | 55 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| инт. | 60 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | |
| Вес (кг) | 5.6 | 5.6 | 5.7 | 5.9 | 6 | 6.2 | 6.4 | 7 | 6.9 | 7.4 | 8 | |
Технические данные БМП с валом 31,75 и 32:
| Тип | БМП БМПХ 36 |
БМП БМПХ 50 |
БМП БМПХ 80 |
БМП БМПХ 100 |
БМП БМПХ 125 |
БМП БМПХ 160 |
БМП БМПХ 200 |
БМП БМПХ 250 |
БМП БМПХ 315 |
БМП БМПХ 400 |
БМП БМПХ 500 |
|
| Геометрический объем (см3/об.) | 36 | 51.7 | 77.7 | 96.2 | 120.2 | 157.2 | 194.5 | 240.3 | 314.5 | 389.5 | 486.5 | |
| Макс. скорость (об/мин) | продолжение | 1500 | 1150 | 770 | 615 | 490 | 383 | 310 | 250 | 192 | 155 | 120 |
| инт. | 1650 | 1450 | 960 | 770 | 615 | 475 | 385 | 310 | 240 | 190 | 150 | |
| Макс. крутящий момент (Н·м) | продолжение | 55 | 100 | 146 | 182 | 236 | 302 | 360 | 460 | 475 | 490 | 430 |
| инт. | 76 | 128 | 186 | 227 | 290 | 370 | 440 | 570 | 555 | 580 | 560 | |
| пик | 96 | 148 | 218 | 264 | 360 | 434 | 540 | 670 | 840 | 840 | 780 | |
| Макс. мощность (кВт) | продолжение | 8 | 10 | 10 | 11 | 10 | 10 | 10 | 8.5 | 7 | 6 | 6 |
| инт. | 11.5 | 12 | 12 | 13 | 12 | 12 | 12 | 10.5 | 8.5 | 7 | 7 | |
| Макс. падение давления (МПа) | продолжение | 12.5 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 12 | 9.5 | 7 |
| инт. | 16.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 14 | 11.5 | 9 | |
| пик | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 18 | 13 | |
| Макс. поток (л/мин) | продолжение | 55 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| инт. | 60 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | |
| Вес (кг) | 5.6 | 6 | 5.7 | 5.9 | 6 | 6.2 | 6.4 | 7 | 6.9 | 7.4 | 8 | |
* Постоянное давление: максимальное значение непрерывно работающего двигателя.
* Прерывистое давление: максимальное значение работающего двигателя за 6 секунд в минуту.
* Пиковое давление: максимальное значение рабочего двигателя за 0,6 секунды в минуту.
| Модель | л | Л1 |
| БМП36 | 137 | 7 |
| БМП50 | 137 | 7 |
| БМП80 | 140.5 | 10.5 |
| БМП100 | 143 | 13 |
| БМП125 | 146 | 16 |
| БМП160 | 151 | 21 |
| БМП200 | 157 | 26 |
| БМП250 | 162 | 32 |
| БМП315 | 172 | 42 |
| БМП400 | 182 | 52 |
| БМП500 | 195 | 65 |
| монтажа Код |
Д (глубина) | М (глубина) | S (глубина) | П (глубина) | Р (глубина) |
| Р(А,В) | Г1/2 (15) | М22 х 1,5 (15) | 7/8-14 Уплотнительное кольцо (17) | 1/2-14НПТФ (15) | ПТ(RC)1/2 (15) |
| С | 4-М8 (13) | 4-М8 (13) | 4-5/16-18UNC(13) | 4-5/16-18UNC(13) | 4-М8 (13) |
| Т | Г1/4 (12) | М14 х 1,5 (12) | 16/7-20УНФ (12) | 16/7-20УНФ (12) | ПТ(RC)1/4 (9,7) |
