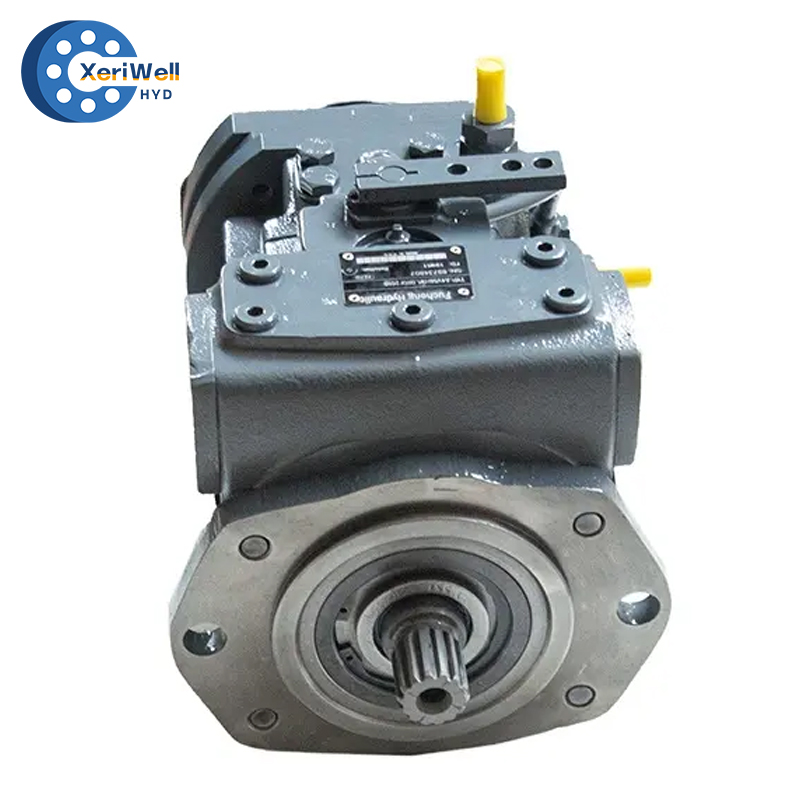

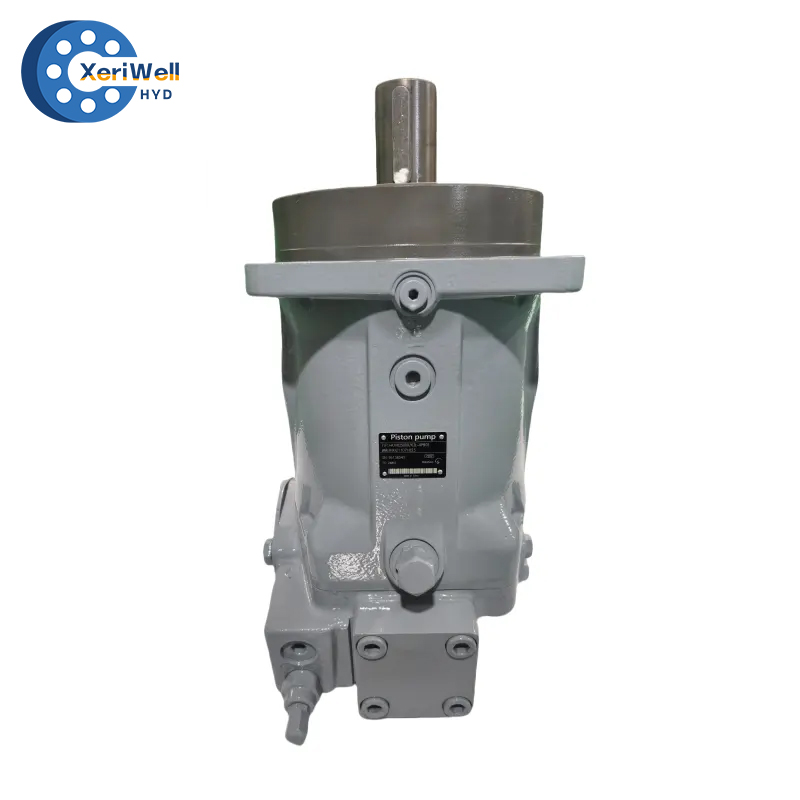

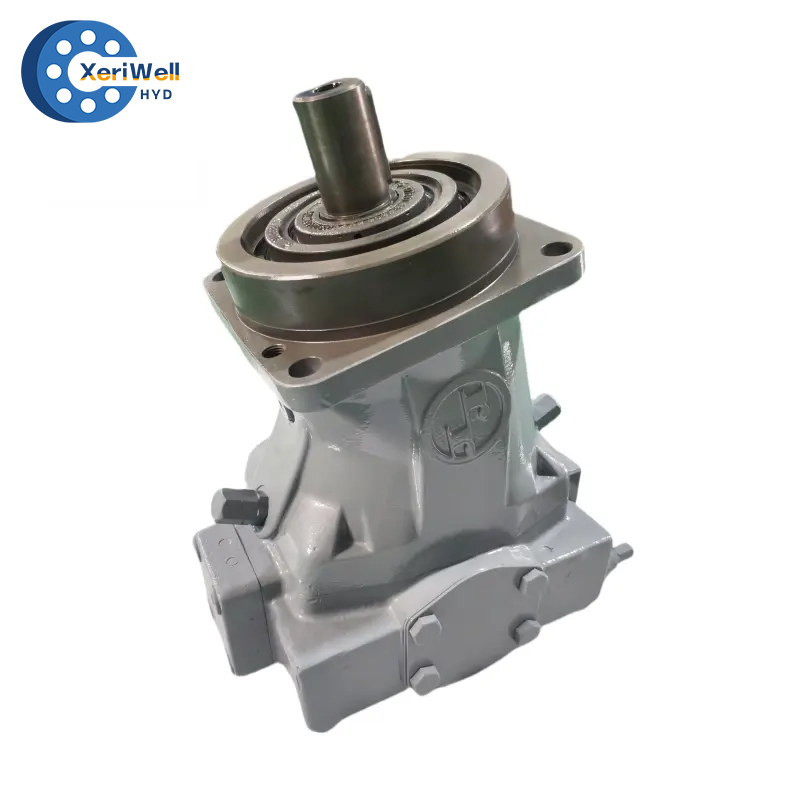

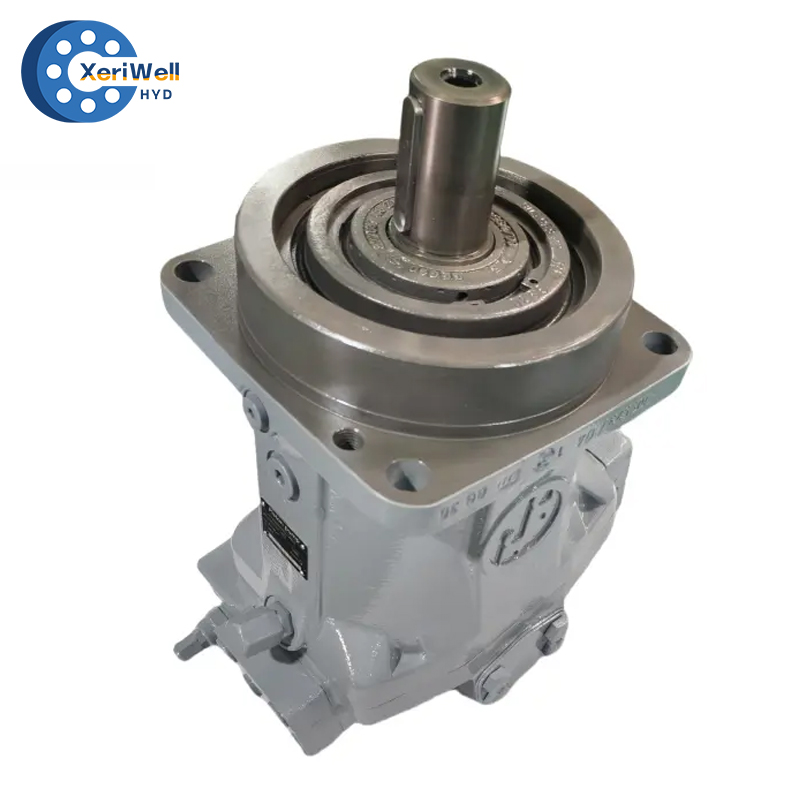

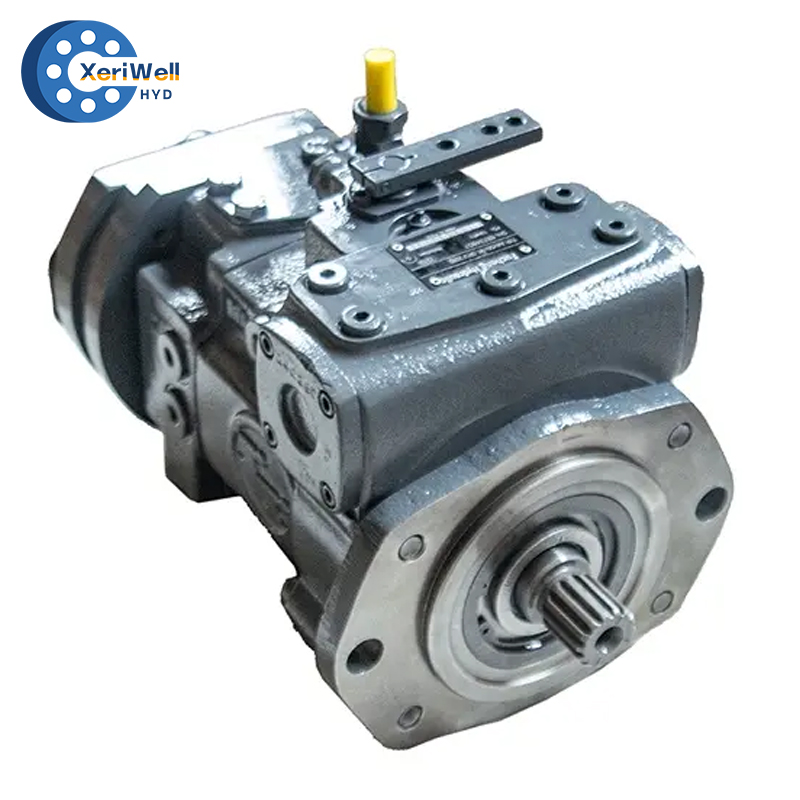

Pompa hydrauliczna REXROTH A2V

Pompa Rexroth serii A2V to osiowy zespół tłokowy o wygiętej osi i zmiennym wydatku, przeznaczony do napędów hydrostatycznych w obiegach zamkniętych, półzamkniętych i otwartych.

Maksymalny przepływ jest proporcjonalny do prędkości napędu i przemieszczenia i jest płynnie zmienny przy stałej prędkości napędu.

Kompleksowy program sterujący dla każdej funkcji sterującej i regulacyjnej.

Cechy:

1) Nowa, uproszczona grupa obrotowa o wysokiej wydajności z ulepszonymi danymi technicznymi i dobrze sprawdzonym sferycznym obszarem sterowania.

2) Łożyska toczne o dużej wytrzymałości do okresowej pracy pod wysokim ciśnieniem.

3) Do pracy ciągłej przy wysokich ciśnieniach dostępne są łożyska hydrostatyczne.

4) Możliwa jest praca na płynach trudnopalnych.

5) Ulepszona konstrukcja płyty portowej i kompaktowa konstrukcja zmniejszają poziom hałasu o 5 dBA.

6) Kompletne jednostki podstawowe ze wszystkimi urządzeniami pomocniczymi dla obiegów zamkniętych.

Typ: A2V250, A2V355, A2V500, A2V1000

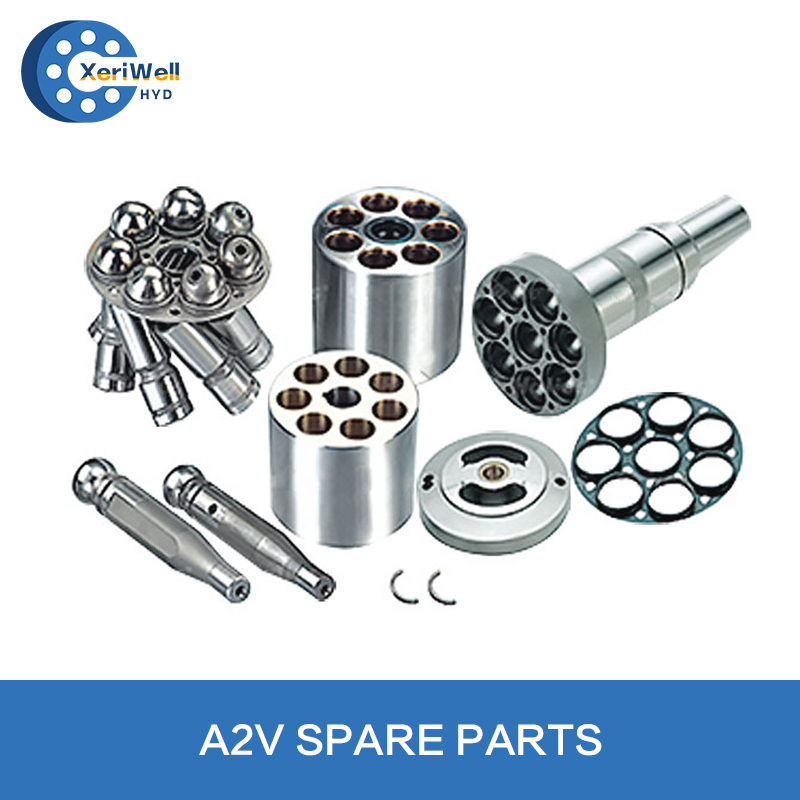

Części zamienne do pompy hydraulicznej REXROTH A2V 107/225/250/355/500/915/1000 świeci:

Dane techniczne (wartości teoretyczne, bez uwzględnienia sprawności mechaniczno-hydraulicznej i objętościowej)
Rozmiar					250	355	500	1000
Przemieszczenie			Vg maks	cm3	250	355	500	1000
obwód zamknięty	Maks. prędkość1)		nmaks	obr./min	2500	2240	2000	1600
	Maks. przepływ wyjściowy		Qmaks	L/min	625	795	1000	1600
	Maks. moc	(△p = 350 barów)	Pmaks	kW	365	464	583	933
obwód półzamknięty	Maks. prędkość1)	przy Vg maks	nh max1	obr./min	1320	1200	1060	850
		w Vg	nh max2	obr./min	1800	1640	1450	1160
	Maks. trwała ondulacja. prędkość (ograniczenie prędkości) przy zwiększaniu ciśnienia wlotowego pabs (patrz wykres)		nh maks. dop	obr./min	2245	2040	1800	1445
	Maks. przepływ wyjściowy2)	przy nh max1(Vg max)	Qh max1	L/min	320	413	514	825
		przy nh max2(Vg	Qh max2	L/min	279	361	450	720
	Maks. moc (△p = 350 barów)	przy Qhmax1	Ph maks. 1	kW	192	248	309	496
		przy Qhmax2	Ph max2	kW	168	217	270	433
obwód otwarty	Maks. prędkość1)	przy Vg maks	brak maks. 1	obr./min	1500	1320	1200	950
		w Vg	brak maks2	obr./min	2050	1800	1640	1300
	Maks. trwała ondulacja. prędkość (ograniczenie prędkości) przy zwiększaniu ciśnienia wlotowego pabs (patrz wykres)		brak maks. dop	obr./min	2500	2240	2000	1600
	Maks. przepływ wyjściowy2)	przy braku maks. 1 (Vg maks.)	Qo max1	L/min	364	455	582	921
		przy braku max2(Vg	Qo max2	L/min	318	396	509	807
	Maks. moc (△p = 350 barów)	przy Qomax1	Pomax1	kW	218	273	350	554
		przy Qomax2	Po maks2	kW	191	238	306	485
Moment obrotowy (△p = 100 bar)		przy Vg maks	M	Nm/100 barów	397,5	564,5	795	1590
Maks. moment obrotowy (△p = 350 bar)		przy Vg maks	Mmaks	Nm	1391	1975	2782	5565
Moment bezwładności względem osi napędowej			J	kgm2	0,088	0,160	0,270	0,824
Pojemność wypełnienia obudowy			V	l	20,4	28	40,5	79
1)Podane wartości obowiązują dla ciśnienia bezwzględnego 1 bar na wlocie ssawnym S1 i dla olejów mineralnych. Na biegu jałowym dopuszczalna jest nadmierna prędkość 50 obr./min przy n0max2 lub nhmax2. Zwiększając ciśnienie wlotowe (pabs>1 bar), można zwiększyć prędkość do „maksymalnej dopuszczalnej prędkości (ograniczenia prędkości)” (patrz wykres). 2) Obliczono przy sprawności objętościowej 97%.
