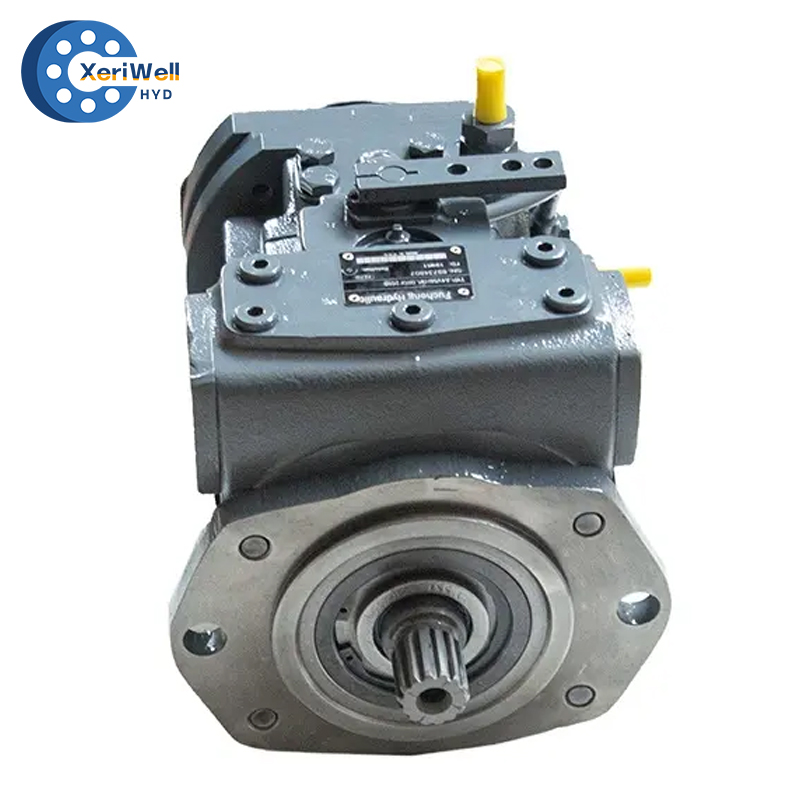

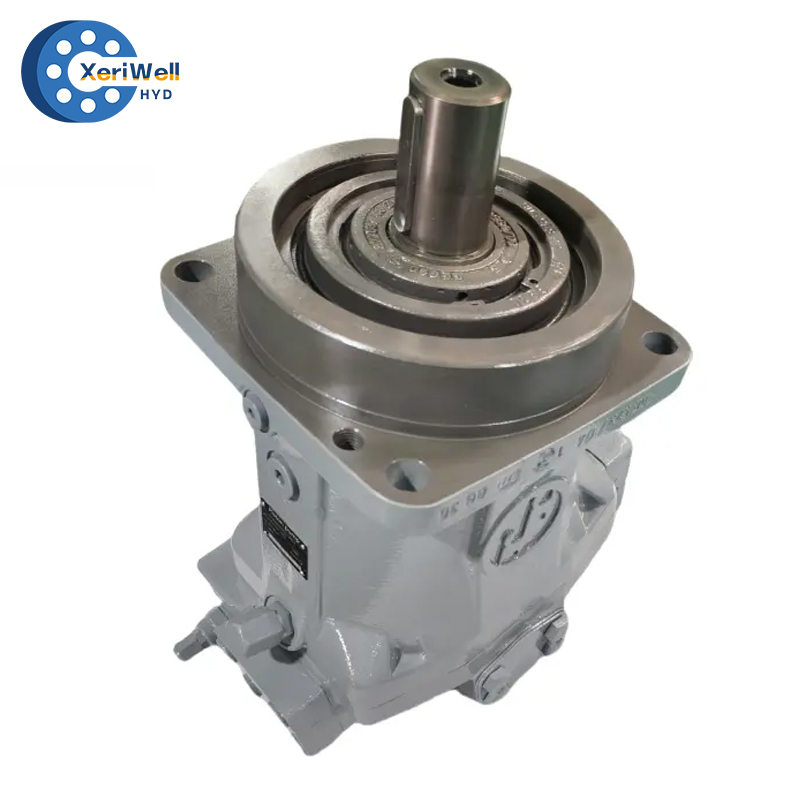

Pompe hydraulique REXROTH A2V

La pompe Rexroth de la série A2V est une unité à pistons axiaux de conception à axe coudé à cylindrée variable, pour les entraînements hydrostatiques en circuits fermés, semi-fermés et ouverts.

Le débit maximum est proportionnel à la vitesse d'entraînement et au déplacement et est variable en continu à vitesse d'entraînement constante.

Programme de contrôle complet pour chaque fonction de contrôle et de régulation.

Caractéristiques:

1) Nouveau groupe rotatif simplifié hautes performances avec des données techniques améliorées et une zone de contrôle sphérique éprouvée.

2) Roulements robustes pour un fonctionnement intermittent à haute pression.

3) Pour un service continu à haute pression, des roulements hydrostatiques sont disponibles.

4) Le fonctionnement sur fluides résistant au feu est possible.

5) La conception améliorée de la plaque de port et la conception compacte réduisent le niveau de bruit de 5 dBA.

6) Unités primaires complètes avec tous les dispositifs auxiliaires pour circuits fermés.

Types : A2V250, A2V355, A2V500, A2V1000

Lits de pièces de rechange pour pompe hydraulique REXROTH A2V 107/225/250/355/500/915/1000 :

Données techniques (valeurs théoriques, sans tenir compte de l'efficacité mécano-hydraulique et volumétrique)
Taille					250	355	500	1000
Déplacement			Vg maximum	cm3	250	355	500	1000
circuit fermé	Max. vitesse1)		nmax	tr/min	2500	2240	2000	1600
	Max. débit de sortie		Qmax	L/min	625	795	1000	1600
	Max. pouvoir	(△p = 350 bars)	Pmax	kW	365	464	583	933
circuit semi-fermé	Max. vitesse1)	à Vg max	nh max1	tr/min	1320	1200	1060	850
		chez Vg	nh max2	tr/min	1800	1640	1450	1160
	Max. permanente. vitesse (limitation de vitesse) lors de l'augmentation de la pression d'entrée pabs (voir schéma)		nh max perm	tr/min	2245	2040	1800	1445
	Max. débit de sortie2)	à nh max1(Vg max)	Qh max1	L/min	320	413	514	825
		à nh max2(Vg	Qh max2	L/min	279	361	450	720
	Max. puissance (△p = 350 bars)	à Qh max1	Phmax1	kW	192	248	309	496
		à Qh max2	Ph max2	kW	168	217	270	433
circuit ouvert	Max. vitesse1)	à Vg max	pas de max1	tr/min	1500	1320	1200	950
		chez Vg	pas de max2	tr/min	2050	1800	1640	1300
	Max. permanente. vitesse (limitation de vitesse) lors de l'augmentation de la pression d'entrée pabs (voir schéma)		pas de perm. max.	tr/min	2500	2240	2000	1600
	Max. débit de sortie2)	sans max1 (Vg max)	Qo max1	L/min	364	455	582	921
		sans max2 (Vg	Qo max2	L/min	318	396	509	807
	Max. puissance (△p = 350 bars)	à Qo max1	Po max1	kW	218	273	350	554
		à Qo max2	Po max2	kW	191	238	306	485
Couple (△p = 100 bars)		à Vg max	M.	Nm/100 bars	397,5	564,5	795	1590
Max. couple (△p = 350 bars)		à Vg max	Mmax	Nm	1391	1975	2782	5565
Moment d'intertie autour de l'axe d'entraînement			J.	kgm2	0,088	0,160	0,270	0,824
Capacité de remplissage des caisses			V	je	20,4	28	40,5	79
1)Les valeurs indiquées sont valables pour une pression absolue de 1 bar à l'entrée d'aspiration S1 et pour les huiles minérales. Au ralenti, un régime excessif de 50 tr/min est autorisé à n0max2 ou nhmax2. En augmentant la pression d'entrée (pabs>1 bar), les vitesses peuvent être augmentées jusqu'à « vitesse maximale autorisée (limite de vitesse) » (voir schéma). 2)Calculé avec un rendement volumétrique de 97 %.
