A6VE
Xeriwell of anderen

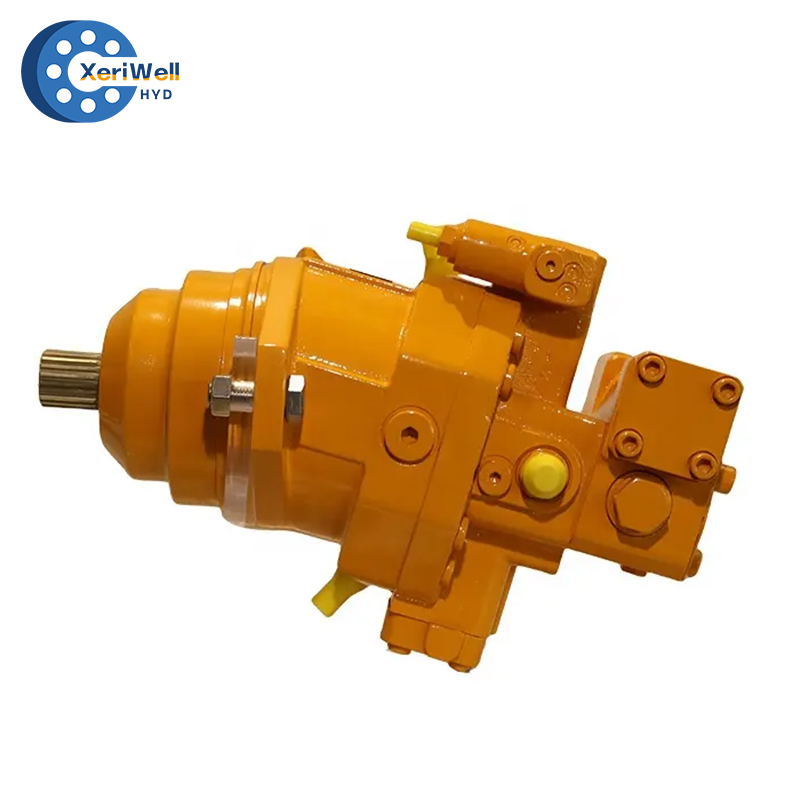

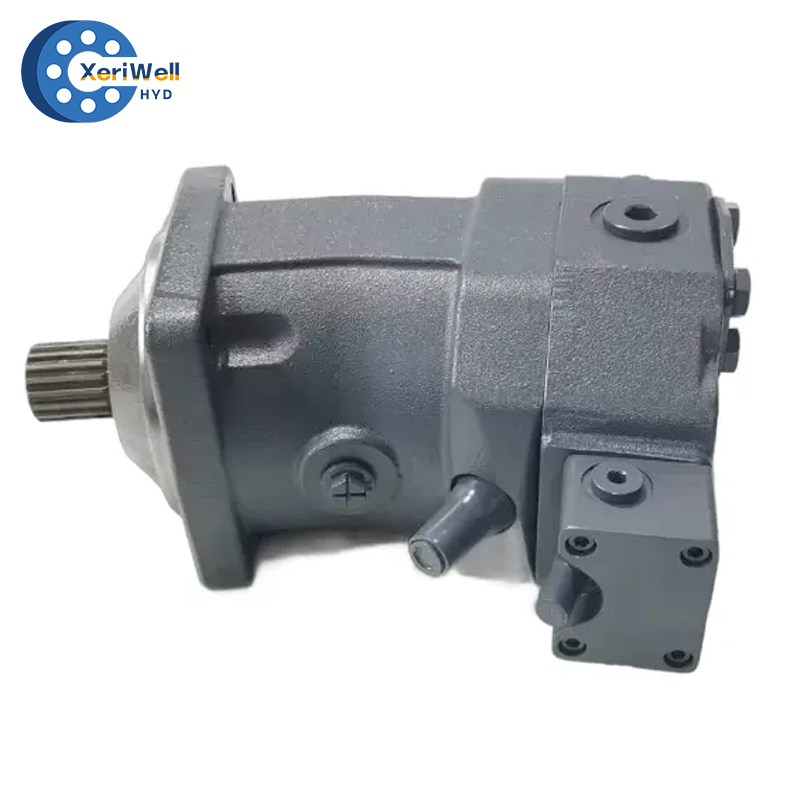

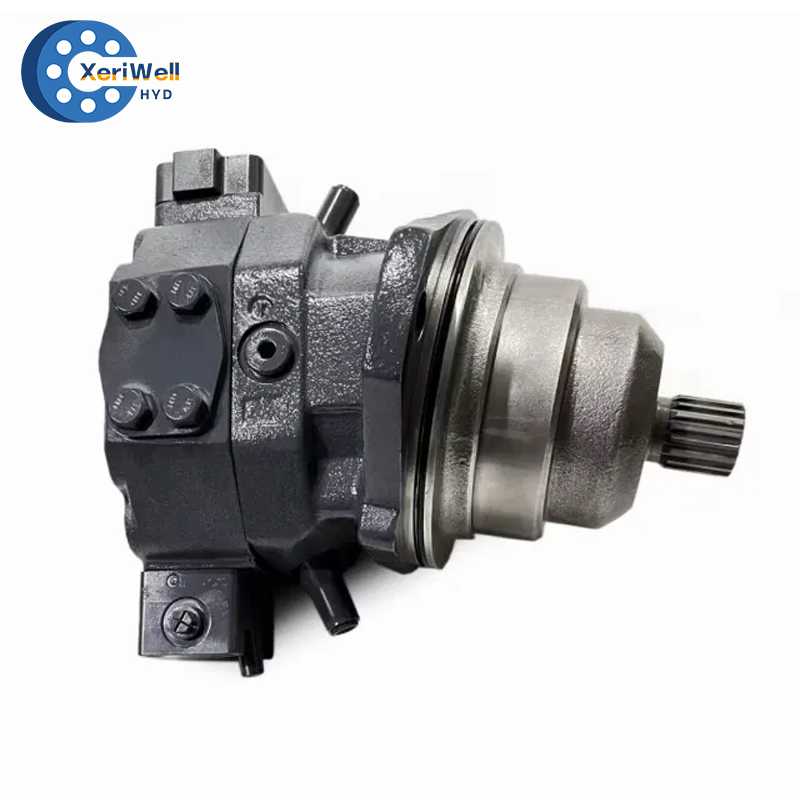

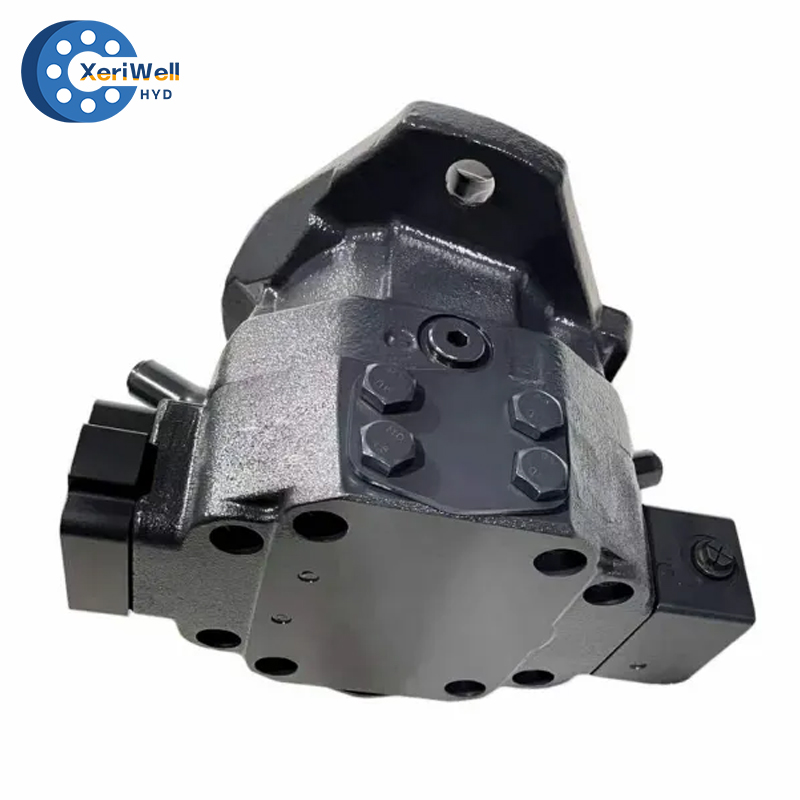

REXROTH A6VE 28/55/80/107/160/200/250 Technische gegevens hydraulische motor:

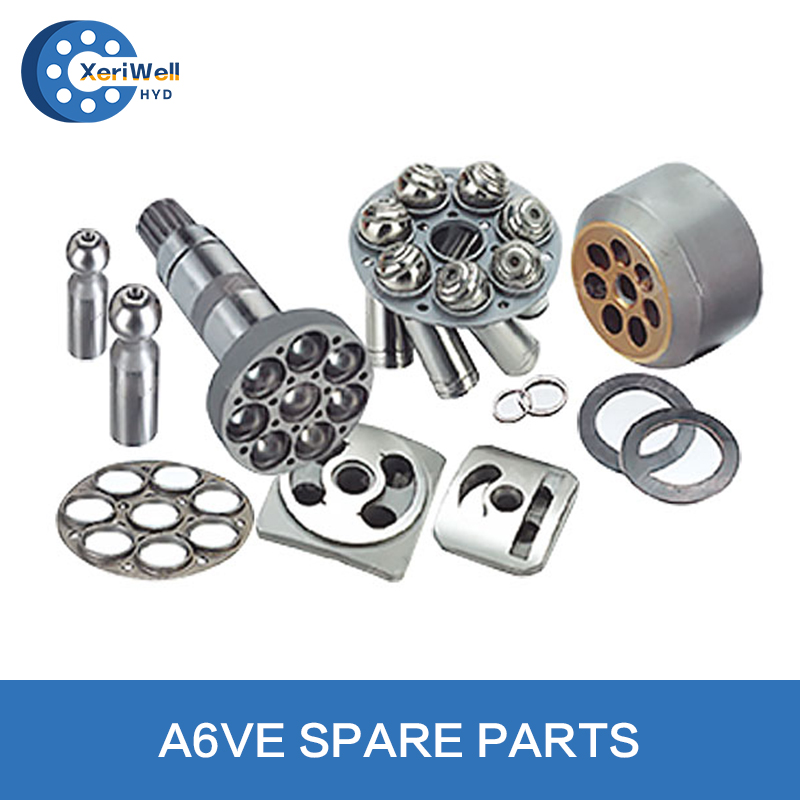

REXROTH A6VE 28/55/80/107/160/200/250 Lijst met reserveonderdelen voor hydraulische motoren
| Waardentabel (theoretische waarden,zonder efficiëntie en toleranties;waarden afgerond) | |||||||||
| Maat | Maat | 28 | 55 | 80 | 107 | 160 | 250 | ||
| Verplaatsing1) | Vg max | cm3 | 28.1 | 54.8 | 80 | 107 | 160 | 250 | |
| Vg 0 | cm3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Snelheid max. (met inachtneming van de max. toegestane doorstroming) |
nmaxat Vg max | toerental | 5550 | 4450 | 3900 | 3550 | 3100 | 2700 | |
| nmax1at Vg | toerental | 8750 | 7000 | 6150 | 5600 | 4900 | 3600 | ||
| Vg1= 0,63 x Vg max | cm3 | 18 | 35 | 51 | 68 | 101 | 1882) | ||
| nmax 0 bij Vg 0 | toerental | 10450 | 8350 | 7350 | 6300 | 5500 | 3600 | ||
| Maximale stroom | qV max | l/min | 156 | 244 | 312 | 380 | 496 | 675 | |
| Maximaal koppel | Tmaxat Vg max3) | Nm | 179 | 349 | 509 | 681 | 1019 | 1391 | |
| Roterende stijfheid Vg maxto Vg/2 Vg/2to 0 (geïnterpoleerd) |
Cmin | Nm/rad | 5670 | 10400 | 15500 | 21000 | 35300 | 59500 | |
| Cmax | Nm/rad | 18100 | 32000 | 47900 | 65200 | 105000 | 181000 | ||
| Traagheidsmoment voor draaigroep | JTW | kgm2 | 0.0014 | 0.0042 | 0.008 | 0.0127 | 0.0253 | 0.061 | |
| Maximale hoekversnelling | α | rad/s2 | 47000 | 31500 | 24000 | 19000 | 11000 | 10000 | |
| Vulcapaciteit | V | L | 0.5 | 0.75 | 1.2 | 1.5 | 2.4 | 3 | |
| Massa (ca.) Poortplaat 02 Poortplaat 22 |
M | kg | 16 | 26 | 34 | 47 | 64 | 90 | |
| M | kg | – | 35 | 43 | 53 | 72 | – | ||
| 1)De minimale en maximale verplaatsingen zijn traploos variabel, zie bestelcodes op pagina 2. (standaardinstellingen voor maten 250 tenzij gespecificeerd in de volgorde: Vg min= 0,2 • Vg max,Vg max= Vg max). 2)Vg1= 0,75 x Vg max (ca.) 3)Maten 28 tot 160:Δp = 400 bar;grootte 250:Δp = 350 bar |
|||||||||
| Let op: Het overschrijden van de toegestane grenswaarden kan leiden tot functieverlies, een verkorting van de levensduur of tot vernieling van de axiale zuigereenheid. Andere toegestane grenswaarden met betrekking tot snelheidsvariatie, verminderde hoekversnelling als functie van de frequentie en de toegestane aanloophoekversnelling (lager dan de maximale hoekversnelling) vindt u in het gegevensblad RE 90261. |
|||||||||
