Visualizzazioni: 0 Autore: Editor del sito Orario di pubblicazione: 23/04/2026 Origine: Sito
Le applicazioni a coppia elevata e bassa velocità (HTLS) spingono abitualmente i macchinari pesanti ai limiti fisici. Gli ingegneri hanno bisogno di unità in grado di mantenere la massima efficienza senza stallo o soffrire di cavitazione dannosa sotto carichi estremi. Lo stallo durante l'avvio o un'erogazione di coppia incoerente possono facilmente rovinare i cicli di produzione. Spesso vediamo che queste sfide operative incidono gravemente sui tempi di attività delle apparecchiature e sull'affidabilità complessiva del progetto.

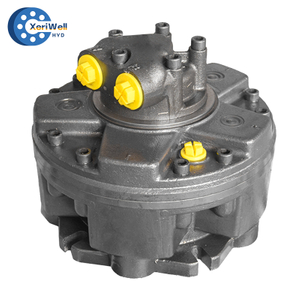

IL La serie di motori idraulici SAI GM funge da soluzione a pistoni radiali a cilindrata fissa standard del settore. I progettisti lo hanno progettato appositamente per gestire queste condizioni rigorose. Fornisce la durabilità per impieghi gravosi e l'erogazione di potenza costante necessari per ambienti industriali esigenti.
Lo scopo di questa guida è fornire a ingegneri e professionisti del procurement un quadro di valutazione oggettivo. Imparerai come valutare accuratamente i parametri prestazionali della serie GM. Tratteremo inoltre come reperire componenti sostitutivi affidabili ed eseguire procedure di manutenzione conformi agli standard per massimizzare la durata operativa.
Prestazioni di base: i motori della serie GM funzionano in modo efficiente a 0 giri/min, offrendo un'elevata efficienza meccanica e volumetrica con una forte resistenza alla cavitazione.
Gamma di specifiche: disponibile da GM05 a GM7, coprendo da 44,3 HP a 335,3 HP, con valori di pressione continua intorno a 25 MPa (40 MPa di picco).
Imperativo di manutenzione: la longevità si basa strettamente sugli standard di pulizia dei fluidi ISO/NAS e su protocolli di pulizia adeguati (ad esempio, solo acqua ragia minerale, zero prodotti chimici abrasivi).
Strategia di approvvigionamento: bilanciare i pezzi di ricambio OEM e aftermarket convalidati (ad esempio SAIVS) SAI GM richiede un rigoroso controllo di qualità (da IQC a FQC) per evitare tempi di fermo.
È necessario abbinare le capacità delle apparecchiature esattamente ai vostri requisiti tecnici. La scelta di un'unità sottodimensionata porta a guasti prematuri, mentre una specifica eccessiva comporta uno spreco di spazio fisico e budget. La serie GM offre vantaggi distinti per le applicazioni pesanti.
I macchinari pesanti spesso hanno difficoltà con i carichi di avvio. Un attrito statico elevato richiede un'enorme potenza iniziale per essere superato. Il design del pistone radiale risolve efficacemente questo problema di carico di avvio. Consente l'erogazione della coppia di picco anche a 0 giri/min. Il fluido ad alta pressione agisce direttamente sui pistoni interni. Spingono contro una camma eccentrica o un albero motore con una perdita minima di collegamento meccanico. Ottieni la coppia iniziale completa nel momento in cui il fluido entra nella camera. Ciò elimina gli avviamenti lenti e sconcertanti comuni nei tipi di azionamento meno efficienti. Puoi contare su questo Motore SAI GM per avviare senza problemi nastri trasportatori pesanti o carichi con argano.
L'efficienza volumetrica misura la capacità di un sistema di prevenire le perdite di fluido interno. L'efficienza meccanica misura l'efficacia con cui la pressione del fluido si converte nella rotazione effettiva dell'albero. La serie GM eccelle in entrambe le aree grazie alle sue strette microtolleranze interne. Inoltre, l’architettura interna mitiga attivamente i rischi di cavitazione. La cavitazione si verifica quando la pressione del fluido scende al di sotto della pressione di vapore, creando bolle distruttive. Queste bolle implodono contro le superfici metalliche, provocando un rapido degrado del materiale. La geometria strutturale all'interno di questo motore resiste a queste improvvise cadute di pressione. Gestisce circuiti idraulici altamente ciclici ed esigenti con eccezionale stabilità.
Selezionare lo spostamento corretto è fondamentale per l'integrazione del sistema. Il produttore fornisce un quadro di dimensionamento completo che va dal compatto GM05 al massiccio GM7. È necessario allineare queste specifiche alle portate disponibili e alle richieste di carico.
Serie di motori |
Intervallo di cilindrata (in³/giro) |
Potenza nominale massima (HP) |
Profilo dell'applicazione primaria |
|---|---|---|---|
GM05 |
2.38 - 12.20 |
Fino a 44.3 |
Verricelli compatti, trasmissioni agricole leggere |
GM1/GM2 |
12.20 - 38.14 |
45,0 - 85,5 |
Trasportatori di media portata, impianti di perforazione |
GM3/GM4/GM5 |
38.14 - 152.56 |
85,5 - 201,2 |
Equipaggiamento marittimo, automazione industriale pesante |
GM6/GM7 |
152,56 - 284,55 |
201.2 - 335.3 |
Massicci azionamenti minerari, requisiti HTLS estremi |
Il contenimento della pressione determina la durata di vita finale di qualsiasi componente di potenza fluida. Il produttore utilizza ghisa di alta qualità per l'alloggiamento principale. Questo materiale robusto sostiene facilmente la pressione nominale continua di 25 MPa. Inoltre previene la flessione catastrofica dell'alloggiamento durante picchi di pressione di picco di 40 MPa. È necessario valutare questi vantaggi in termini di durabilità rispetto all'impronta fisica. La ghisa è pesante. I progettisti del sistema devono tenere conto di questo peso quando costruiscono staffe di montaggio o integrano il motore nel telaio dell'attrezzatura mobile.
L'implementazione a livello di sistema richiede molto più del semplice fissaggio di un motore a una flangia. È necessario valutare l'intero circuito idraulico. La compatibilità tra valvole ausiliarie, sensori e unità di azionamento principale garantisce un funzionamento regolare.
Dovresti valutare i componenti ausiliari necessari nelle prime fasi della fase di progettazione. L'omissione di questi accessori può portare a surriscaldamento o comportamento irregolare. Prendi in considerazione l'integrazione dei seguenti elementi:
Valvole a ruota libera: consentono all'albero di girare liberamente senza resistenza del fluido quando il motore non è pressurizzato. Sono essenziali per le attrezzature mobili che necessitano di traino.
Valvole di lavaggio: dirigono una parte del fluido interno caldo al serbatoio per il raffreddamento. Prevengono il degrado termico delle guarnizioni interne.
Divisori di flusso: garantiscono un movimento sincronizzato se la macchina utilizza più motori che lavorano in tandem. Garantiscono un'equa distribuzione del fluido indipendentemente dalle variazioni di carico individuali.
È necessario capire come si comporta il motore nelle diverse configurazioni del circuito. In un sistema a circuito aperto, il fluido ritorna direttamente al serbatoio a pressione atmosferica. Questa configurazione fa molto affidamento su valvole di controllo direzionale precise per gestire il flusso. In un sistema a circuito chiuso, il fluido ritorna direttamente all'ingresso della pompa. Ciò crea capacità di frenata dinamica. Tuttavia, le configurazioni a circuito chiuso richiedono una pompa di carica per rifornire costantemente il fluido fuoriuscito e prevenire gravi cavitazioni.
I circuiti di controllo di precisione richiedono un feedback accurato. Le attrezzature agricole automatizzate o i sistemi di verricello marino non possono funzionare alla cieca. Dovresti affrontare immediatamente l'integrazione dei sensori di velocità integrati. Gli encoder ad alta risoluzione possono essere montati direttamente sull'albero del motore. Forniscono dati RPM in tempo reale al controller logico programmabile (PLC). Ciò consente micro-regolazioni della portata, mantenendo i processi perfettamente sincronizzati.
Non indovinare mai le tolleranze di carico. Il cedimento strutturale di solito si verifica perché i progettisti hanno calcolato erroneamente i carichi radiali o assiali dell'albero. È necessario sottolineare l'importanza di acquisire modelli DXF/CAD precisi dal produttore. Sono inoltre necessari i diagrammi di carico ufficiali nelle prime fasi della fase di progettazione strutturale. Questi documenti verificano esattamente quanto carico laterale i cuscinetti dell'albero di uscita possono sopportare prima di subire un affaticamento prematuro. Basa sempre le tue piastre di montaggio strutturali su questi modelli digitali ufficiali.
La logica dell'approvvigionamento determina la capacità del team di manutenzione di gestire i guasti improvvisi. È necessario bilanciare la mitigazione del rischio con le realtà della catena di fornitura. Navigare nella fase di acquisto finale richiede un rigoroso controllo del fornitore.

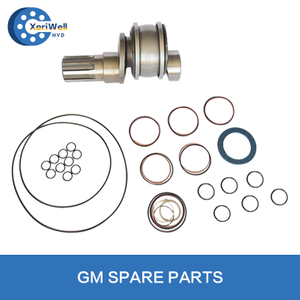

Anche i più robusti Il motore idraulico eventualmente necessita di manutenzione. È necessario classificare i componenti sostituiti più frequentemente per ottimizzare il proprio inventario. Stoccare le parti sbagliate comporta uno spreco di budget e prolunga i tempi di inattività.
Fasce elastiche: subiscono un attrito costante contro le pareti del cilindro. Gli anelli usurati provocano il bypass del fluido interno, distruggendo l'efficienza volumetrica.
Cuscinetti: gestiscono immensi carichi radiali. Sono altamente suscettibili alla vaiolatura se il fluido contaminato entra nell'alloggiamento.
Guarnizioni elastomeriche: questi componenti si degradano nel tempo a causa dell'invecchiamento termico. Sono inoltre soggetti a fessurazioni se esposti a fluidi sintetici incompatibili.
Dovresti applicare un quadro scettico e basato sull'evidenza quando consideri le sostituzioni non OEM. Sebbene le opzioni aftermarket possano far risparmiare denaro, le parti di scarsa qualità distruggeranno un motore ricostruito in poche ore. È necessario richiedere la prova della qualità dei materiali e delle tolleranze di produzione a qualsiasi fornitore alternativo.
Criteri di valutazione |
Componenti OEM |
Aftermarket convalidato (ad esempio SAIVS) |
Aftermarket non verificato |
|---|---|---|---|
Certificazione dei materiali |
Sempre fornito |
Fornito su richiesta |
Raramente disponibile |
Corrispondenza della tolleranza |
Corrispondenza esatta |
Soddisfa o supera le specifiche OEM |
Elevato rischio di variazione dimensionale |
Prezzo premium |
Costo più alto |
Costo moderato e orientato al valore |
Sospettosamente economico |
Non puoi scendere a compromessi sulla garanzia della qualità del fornitore. Quando si valutano i fornitori per Pezzi di ricambio SAI GM , delineare una pipeline di QA necessaria. Non acquistare da fornitori che saltano questi passaggi critici di convalida.
IQC (controllo qualità in entrata): il fornitore deve ispezionare tutte le spedizioni di acciaio grezzo ed elastomeri prima dell'inizio della produzione. Ciò impedisce ai materiali deboli di entrare nella linea di produzione.
IPQC (controllo qualità in-process): i macchinisti devono verificare le microtolleranze durante le fasi di taglio e rettifica. Il rilevamento delle deviazioni in questo caso impedisce l'assemblaggio sbilanciato dei pistoni.
FQC (controllo qualità finale) al 100%: il fornitore deve testare a pressione ogni singolo componente o unità assemblata prima della spedizione. Il test su lotti casuali è del tutto insufficiente per le parti di potenza fluida ad alta pressione.
Tieni conto delle dure realtà commerciali quando selezioni i fornitori. Il costo unitario più economico ha poca importanza se le parti restano su una nave mercantile per tre mesi. È necessario bilanciare il prezzo unitario con le scorte locali disponibili e i ritardi di spedizione internazionali. Inoltre, verifica il MOQ del fornitore. Alcune fabbriche aftermarket richiedono l'acquisto di cinquanta set di pistoni contemporaneamente. Assicurati che i loro termini commerciali siano in linea con i tuoi effettivi tassi di consumo di manutenzione.
L'implementazione sul campo decide il successo finale della vostra unità nuova o ricostruita. Pratiche di installazione inadeguate causano guasti prematuri più velocemente di qualsiasi difetto meccanico. È necessario applicare rigorose procedure sul campo.
L’energia idraulica è incredibilmente pericolosa. È necessario dettagliare le procedure obbligatorie di lockout/tagout (LOTO) per tutto il personale di manutenzione. Nello specifico, è necessario imporre esplicitamente l'obbligo di spurgare la pressione idraulica residua. I tecnici non dovrebbero mai iniziare a svitare le flange o ad allentare i raccordi dei tubi mentre le linee rimangono pressurizzate. Le lesioni da iniezione di fluidi ad alta pressione sono pericolose per la vita. Verificare sempre che gli indicatori indichino zero prima di iniziare lo smontaggio.
La pulizia dei fluidi del telaio è il fattore più importante nella durata del motore. Lo sporco, i trucioli metallici e l'umidità distruggono rapidamente le microtolleranze. È necessario aderire ai rigorosi standard di pulizia dei fluidi ISO 4406 o NAS 1638. Delineare i requisiti rigorosi per il lavaggio iniziale del circuito. Non collegare mai un motore nuovo o appena ricostruito a un circuito idraulico sporco. È necessario lavare accuratamente i tubi flessibili e il serbatoio per catturare i vecchi detriti prima di mettere in servizio la nuova unità.
Una procedura operativa standardizzata previene danni accidentali durante la manutenzione.
Smontaggio: sono necessari strumenti specifici e calibrati. I tecnici devono utilizzare chiavi dinamometriche adeguate e chiavi esagonali precise. Utilizzando pistole pneumatiche a impatto è possibile rimuovere facilmente le filettature all'interno dei componenti in ghisa o deformare le delicate piastre di fissaggio.
Lenti di ispezione: forma il tuo team esattamente su cosa cercare. Dovrebbero ispezionare le pareti del cilindro per individuare rigature profonde, che indicano una grave contaminazione del fluido. Devono inoltre controllare l'eventuale presenza di vaiolature microscopiche sulle piste dei cuscinetti, che indicano affaticamento del metallo o ingresso di acqua.
È necessario sottolineare regole severe per il lavaggio dei pezzi. I componenti interni devono essere puliti esclusivamente con acqua ragia minerale altamente raffinata e aria compressa pulita e priva di umidità. Devi mettere in guardia esplicitamente il tuo team dall'uso di solventi chimici aggressivi, detergenti per freni o sgrassatori industriali standard. Questi prodotti chimici aggressivi si gonfieranno e distruggeranno le guarnizioni elastomeriche sensibili. Inoltre i tecnici non devono mai utilizzare spugnette abrasive, spazzole metalliche o carta vetrata sulle parti metalliche interne. Questi abrasivi alterano le microtolleranze vitali necessarie per mantenere l'efficienza volumetrica.
Il motore idraulico SAI GM rimane una scelta tecnicamente valida per le esigenze HTLS esigenti e a cilindrata fissa. Fornisce una coppia di avviamento eccezionale e resiste brillantemente alla cavitazione, a condizione che la progettazione del circuito rispetti le soglie di pressione specifiche. Comprendendo le metriche di dimensionamento, si garantiscono prestazioni meccaniche ottimali per macchinari pesanti.
Consigliamo azioni successive specifiche per consolidare la strategia di progettazione e manutenzione. Innanzitutto, chiedi ai tuoi acquirenti di ingegneria di scaricare le esatte schede tecniche PDF e i modelli DXF dal produttore. Verificare tutte le dimensioni e la compatibilità di carico tramite CAD prima di finalizzare le staffe di montaggio. In secondo luogo, controlla in modo aggressivo i tuoi potenziali fornitori di pezzi di ricambio. Richiedi la prova delle loro tubazioni da IQC a FQC per assicurarti di installare solo componenti affidabili e conformi alle tolleranze.
R: La serie standard supporta una pressione operativa continua di 25 MPa. Può gestire picchi di pressione fino a 40MPa. Tuttavia, è necessario monitorare attentamente i cicli di lavoro specifici. Il funzionamento costante dell'unità alla soglia di picco di 40 MPa ridurrà notevolmente la durata dei cuscinetti e delle guarnizioni interni.
R: No. Gli sgrassatori industriali standard e i detergenti per freni contengono sostanze chimiche aggressive che distruggono le guarnizioni elastomeriche e gli O-ring. Inoltre possono lasciare residui che danneggiano le microfiniture metalliche. Per pulire in modo sicuro i componenti idraulici interni è necessario utilizzare esclusivamente acqua ragia minerale raffinata e aria compressa secca.
R: Supponendo che il flusso e la pressione del sistema rimangano adeguati, lo stallo del carico iniziale si verifica a causa della scarsa efficienza meccanica a zero giri/min. L'aggiornamento a una trasmissione a pistoni radiali, come la serie GM, risolve questo problema. La sua geometria interna offre una coppia eccezionalmente elevata a 0 giri/min, superando immediatamente l'attrito statico.
R: Una corretta installazione dipende in larga misura dal profilo dell'applicazione. In genere, sono necessari divisori di flusso per configurazioni multi-motore sincronizzate e valvole di lavaggio per evitare il surriscaldamento del circuito chiuso. È inoltre necessario selezionare i gruppi di uscita dell'albero appropriati ed eventualmente aggiungere valvole a ruota libera per i requisiti di traino mobile.
