Vues : 0 Auteur : Éditeur du site Heure de publication : 2025-12-29 Origine : Site
Dans l’ingénierie maritime moderne, systèmes hydrauliques pour ponts de navires sont indispensables. Ces systèmes offrent une densité de puissance élevée, un contrôle précis et une robustesse mécanique dans des environnements marins difficiles. Qu'il s'agisse de soulever des marchandises lourdes, de manœuvrer des ancres, de contrôler les panneaux d'écoutille ou l'appareil à gouverner, le système hydraulique permet des opérations fluides et fiables.
Sur le pont d'un navire, les charges sont lourdes, l'espace est limité et les conditions environnementales (sel, vibrations, mouvements) sont difficiles. Les solutions hydrauliques offrent des avantages par rapport aux systèmes mécaniques ou purement électriques dans ces contextes, ce qui en fait le choix privilégié pour de nombreuses applications de terrasse.
Dans cet article, nous explorons le fonctionnement d'un système hydraulique pour pont de navire, ses principales applications, les considérations de conception, les pratiques de maintenance et les tendances futures.
Pour apprécier les applications, il est utile de comprendre le fonctionnement d’un tel système, ses éléments clés et le principe qui le sous-tend.
Un système hydraulique typique (pour une utilisation sur le pont d’un navire) se compose de :
Pompe hydraulique/unité de puissance (HPU) — convertit l'énergie mécanique (par exemple d'un moteur diesel ou d'un moteur électrique) en fluide sous pression
Réservoir/réservoir hydraulique : stocke le fluide, assure la désaération et aide à la dissipation de la chaleur
Vannes (directionnelles, de pression, de contrôle de débit, de décharge, proportionnelles) : régulent les circuits d'écoulement et les pressions.
Actionneurs (vérins, moteurs) — transforment l'énergie hydraulique en mouvement linéaire ou rotatif
Tuyaux, tuyaux, raccords, collecteurs — distribuent le fluide
Filtres, refroidisseurs – maintiennent la propreté et le contrôle de la température
Capteurs, jauges, électronique de contrôle : surveillez les pressions, les débits, les températures et activez l'automatisation
Principe de fonctionnement en bref : la pompe met le fluide hydraulique sous pression et l'envoie à travers des vannes de commande. Le fluide entraîne ensuite les actionneurs. Après avoir effectué le travail, le fluide retourne au réservoir en passant par des filtres ou des refroidisseurs si nécessaire.
Le fluide hydraulique étant (presque) incompressible, le système peut transmettre des forces élevées avec précision. En outre, le système permet un acheminement flexible de l'énergie (via des tuyaux), ce qui est idéal dans un agencement de pont confiné.
Le système hydraulique est intégré aux équipements de pont (treuils, grues, appareil à gouverner, etc.). Souvent, un ou plusieurs HPU alimentent plusieurs sous-circuits. Les systèmes complexes peuvent inclure des vannes de maintien de charge, des vannes de séquence, des dispositifs de sécurité et des commandes électrohydrauliques. Certains systèmes hydrauliques marins utilisent des circuits en boucle fermée ou des boucles semi-fermées en fonction des exigences d'efficacité et de réponse.
Nous examinons ci-dessous les principales applications des systèmes hydrauliques pour les ponts de navires, chacune soulignant comment l'hydraulique résout les véritables défis des ponts.
Fonction et importance
Les treuils hydrauliques sont utilisés pour l'amarrage, l'ancrage, le remorquage et le positionnement. Ils offrent un couple élevé et un contrôle précis sous charge. Les tambours d'amarrage et les treuils bénéficient du contrôle fluide du couple et de la cohérence du freinage des entraînements hydrauliques.
Comment l’hydraulique aide
Capacité à supporter des charges élevées (chaînes, cordes)
Vitesse contrôlée et couple variable
Protection contre les surcharges à l'aide de soupapes de décharge
Contrôle à distance ou centralisé

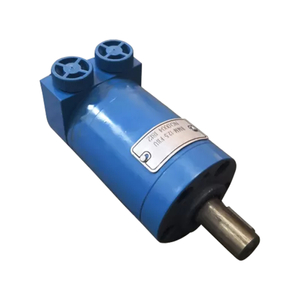

Les cabestans et les guindeaux sont des formes spécialisées de treuils axés sur la manipulation des ancres ou des lignes. Ils nécessitent un couple élevé sur des plages de vitesse inférieures ; les moteurs hydrauliques sont bien adaptés pour cela. Ils travaillent en tandem avec des treuils ou indépendamment.
Scénarios d'utilisation
Les grues de pont, les bossoirs pour canots de sauvetage, les bras de manutention et autres engins de levage sont généralement entraînés par l'énergie hydraulique. Ils doivent soulever de lourdes charges utiles en toute sécurité et en douceur, même par mer agitée.
Avantages
Accélération/décélération en douceur
Maintien de la charge avec une dérive minimale (lorsque les vannes sont fermées)
Actionneurs compacts vs liaisons mécaniques volumineuses
Meilleure intégration avec la compensation de mouvement (sur les navires offshore)
En particulier, La compensation active du soulèvement (AHC) peut être utilisée dans les opérations de grue pour contrer le mouvement du navire, en utilisant des boucles de contrôle hydrauliques et des capteurs pour maintenir une position stable de la charge.
Les grands panneaux d'écoutille en acier ou les rampes d'accès/déroulage nécessitent un actionnement puissant. L’hydraulique peut ouvrir et fermer ces structures lourdes de manière fiable, en contrôlant la pression et le mouvement des joints.
Configurations typiques : les vérins hydrauliques poussent, tirent ou inclinent les panneaux d'écoutille, souvent à l'aide de systèmes de liaison. Le système hydraulique assure une pression constante (pour l’étanchéité) et un mouvement lent et sûr.
Direction et contrôle du gouvernail
L'hydraulique entraîne généralement les systèmes d'appareil à gouverner, déplaçant les gouvernails avec une force élevée. Pour les grands navires, la direction mécanique seule n'est pas pratique ; l'actionnement hydraulique donne le contrôle de couple nécessaire. Des circuits hydrauliques redondants sont souvent utilisés pour maintenir la fiabilité en cas de panne d'un seul circuit.
Stabilisateurs et actionnement des ailerons
Certains navires sont équipés d'actionneurs hydrauliques pour les ailerons de stabilisation ou les gouvernes. Ces systèmes réagissent aux mouvements des vagues pour réduire le roulis et améliorer la stabilité/le confort du navire.
Pour les navires offshore ou les navires de ravitaillement, la manipulation des ancres est une application hydraulique exigeante. Les chaînes, les émerillons et les commandes de lignes lourdes nécessitent des systèmes robustes capables de supporter une pression et un couple élevés.
Les moteurs et vérins hydrauliques contrôlent les treuils d’ancre, les butées de chaîne et les tendeurs. Le système peut inclure une surveillance de charge et une commande par rétroaction.
Comprendre les avantages permet de renforcer pourquoi le « Système hydraulique pour pont de navire » est une solution technique solide.
Avantage |
Description |
Densité de puissance élevée |
Le système hydraulique fournit des forces importantes à partir de composants relativement compacts |
Contrôle précis |
Accélération/décélération en douceur, positionnement précis |
Flexibilité du routage |
Les tuyaux et tuyaux permettent une disposition complexe dans des ponts compacts |
Maintien de charge |
Les vannes maintiennent leur position sans apport d'énergie continu |
Redondance et sécurité |
Circuits multiples, soupapes de décharge, conceptions à sécurité intégrée |
Robustesse en milieu marin |
Les matériaux appropriés résistent à la corrosion, aux vibrations et à la salinité |
Ces attributs rendent les systèmes hydrauliques parfaitement adaptés aux opérations sur le pont des navires où la fiabilité, la compacité et la puissance sont essentielles.
Lors de la conception d'un système hydraulique pour pont de navire, des considérations particulières s'appliquent en raison de l'environnement marin et des exigences opérationnelles.
Les systèmes de terrasse sont exposés au brouillard salin, à l’humidité, aux UV et aux contraintes mécaniques. Les composants doivent utiliser des matériaux de qualité marine (par exemple, acier inoxydable 316, aluminures de nickel) et des revêtements protecteurs. Les phoques doivent résister à l'eau salée et à l'ozone.
La contamination est une cause majeure de défaillance hydraulique. Une filtration en plusieurs étapes (filtres haute pression, retour) est essentielle. Maintenir la propreté de l’huile selon les normes ISO.
Le fluide hydraulique s'échauffe sous charge. Pour les systèmes de pont, des refroidisseurs d'huile, des échangeurs de chaleur ou un refroidissement ambiant doivent être prévus. L'excès de chaleur accélère la dégradation du fluide et réduit la durée de vie des joints.
Les soupapes de surpression, les soupapes de maintien de charge, les soupapes de séquence et les circuits de dérivation doivent être conçus de manière intégrée. La redondance aide à résister aux pannes de composants. L'arrêt d'urgence et les chemins de sécurité sont obligatoires.
Les navires modernes utilisent des automates programmables, des capteurs et des boucles de rétroaction. Les vannes proportionnelles/servos peuvent contrôler la vitesse, la pression ou le mouvement. Par exemple, l'intégration avec les systèmes de contrôle des navires permet des opérations coordonnées sur le pont ou une compensation de mouvement.
Gardez les tuyaux courts, évitez les coudes brusques et minimisez les chutes de pression. Utilisez des supports appropriés contre les vibrations. Utilisez des tuyaux flexibles dans les pièces mobiles et des tuyaux rigides dans les parcours fixes. Tenir compte de la dilatation thermique.
Même le système le mieux conçu nécessite un entretien adéquat. Voici un guide pratique pour entretenir le système hydraulique du pont.
Des contrôles visuels réguliers sont essentiels. Fréquences suggérées :
Quotidien : niveau de liquide, température, fuites sonores
Hebdomadaire : flexibles, raccords, contrôle visuel des fuites
Mensuel : contrôles de pression, relevés de différentiel de filtre
Trimestriel / Annuel : tests de pression complets du système, surveillance de l'état
La création d’une liste de contrôle standardisée permet d’assurer la cohérence.
Problème |
Causes possibles |
Mesures correctives |
Fuite (externe) |
Joints usés, raccords desserrés |
Remplacer les joints, serrer correctement les raccords |
Perte de pression / faible débit |
Usure de la pompe, fuite interne, filtres obstrués |
Inspecter les composants internes de la pompe, nettoyer ou remplacer les filtres |
Surchauffe |
Charge élevée, refroidissement inadéquat, faible niveau de fluide |
Améliorer le refroidissement, réduire la charge, vérifier le niveau de liquide |
Contamination |
Pénétration de saleté/eau |
Améliorer la filtration, nettoyer le réservoir, utiliser des reniflards déshydratants |
Réponse lente ou irrégulière |
Air dans le système, vannes grippées |
Purger le système, nettoyer ou remplacer les vannes |
Utiliser une huile hydraulique adaptée (viscosité, additifs) adaptée à l'environnement marin. Surveiller l’état du fluide par échantillonnage (teneur en eau, particules). Remplacez le liquide lorsqu'il est dégradé.
Vérifiez l'usure, l'abrasion, les fissures, le renflement. Remplacez les tuyaux vieillis de manière proactive. Gardez les pièces de rechange prêtes. Utilisez des manchons de protection dans les zones à forte usure.
À intervalles périodiques, démontez et inspectez les pièces rotatives, les joints et les roulements. Reconstruisez ou remplacez les pièces usées. Utilisez des pièces de rechange OEM ou approuvées par le milieu marin.
À l’avenir, les systèmes hydrauliques pour le domaine des ponts de navires évoluent. Les principales tendances comprennent :
Les systèmes hybrides combinent des moteurs électriques et hydrauliques pour améliorer l’efficacité énergétique et réduire la consommation de carburant. Ils peuvent faire fonctionner le système hydraulique uniquement en cas de besoin, avec un secours électrique.
Les capteurs IoT, la surveillance des conditions et l'analyse prédictive permettent aux systèmes de prédire les pannes avant qu'elles ne se produisent, réduisant ainsi les temps d'arrêt et les coûts de maintenance.
Les fluides biodégradables ou peu toxiques réduisent les risques environnementaux en cas de fuites ou de déversements. Les concepteurs adoptent de plus en plus « l’hydraulique verte » dans les systèmes marins.
Pour les opérations offshore, les systèmes hydrauliques combinés à des capteurs de mouvement (MRU) et à des algorithmes de contrôle peuvent compenser activement le roulis, le tangage ou le soulèvement du navire (par exemple lors du déploiement d'une grue).
Les HPU modulaires et les collecteurs plug-and-play permettent une mise à niveau, une mise à niveau ou un remplacement plus rapide. La normalisation réduit la complexité de la maintenance pour les armateurs.
Chez XeriWell Co., Ltd., nous nous spécialisons dans les systèmes hydrauliques personnalisés pour les applications sur les ponts de navires. Voici pourquoi les clients nous font confiance :
Expertise en ingénierie et conception en hydraulique marine
Capacité à fournir OEM/ODM/sur mesure des solutions de terrasse
Utilisation de matériaux résistants à la corrosion et de composants de qualité marine
Systèmes de contrôle intégrés et support d'automatisation
Assurance qualité et tests rigoureux
Assistance après-vente, pièces de rechange et service dans le monde entier
Que vous ayez besoin de systèmes hydrauliques pour des treuils, des grues, une direction ou des ponts multicircuits complexes, XeriWell peut concevoir une solution fiable et sur mesure pour répondre aux besoins de votre navire.
Les systèmes hydrauliques sont fondamentaux pour presque toutes les opérations sur le pont des navires modernes. Le système hydraulique pour pont de navire permet le levage, l'ancrage, la direction, l'actionnement de la couverture de camp et bien plus encore avec puissance, précision et fiabilité.
La conception d'un tel système nécessite une attention particulière aux conditions marines, au choix des composants, à la redondance de sécurité et à l'intégration avec l'automatisation. Un bon entretien garantit la longévité et la sécurité de fonctionnement. À l’avenir, les systèmes hybrides, la surveillance intelligente et les technologies vertes amélioreront encore l’hydraulique du pont.
Si vous recherchez des systèmes hydrauliques de pont personnalisés et hautes performances soutenus par une conception et un support de qualité marine, XeriWell est prêt à collaborer avec vous.
