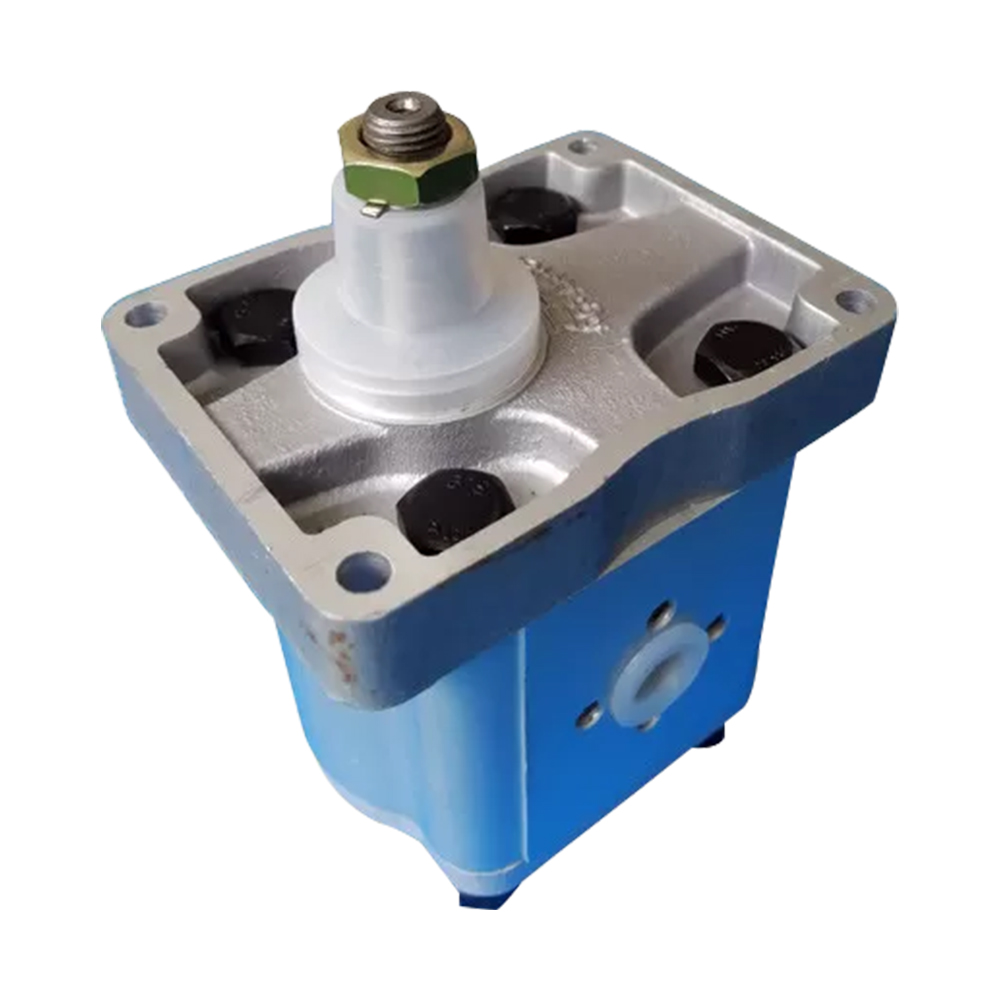

Montagem quadrada hidráulica direita da bomba de engrenagem 15ml com vida útil longa do eixo da ranhura

Bomba de engrenagem direita (sentido horário) 15ml, montagem quadrada, eixo estriado, modelo C33 A42

Bomba de engrenagem da série CBN usando um invólucro de extrusão de liga de alumínio de alta resistência, capacidade de carga e estrutura de placa lateral flutuante de rolamento de alto DU. Com alta pressão, alta velocidade, estrutura simples, fácil manutenção, confiável, longa vida útil e assim por diante.

Características da bomba de engrenagens Xeriwell:

1. Baixo ruído e longa vida útil.

2. Aplicação de materiais de liga de alumínio de alta resistência, peso leve e baixa intensidade de trabalho de instalação.

3. Tipos de eixo de entrada: chave, estria retangular, estria envolvente e aspérula.

4. Tipos de conexões para as portas de entrada e saída: rosca ou flange, etc.

5. O mecanismo de compensação automática da lacuna axial mantém alta eficiência volumétrica.

Especificações principais:

F1			F2
Deslocamento (ml/r)	Porta de entrada	Porto de saída	Deslocamento (ml/r)	Porta de entrada	Porto de saída
06	47,6x22,2φ23	47,6x22,2φ20	06	52,4x 26,2φ23	7,6x22,2φ20
08			08
10			10
12			12
14			14
16			16
18	52,4x26,2φ26		18	52,4x26,2φ26
20			20
23			23
25			25
27			27
30			30
32			32
36			36
40			40

S			FS
Deslocamento (ml/r)	Porta de entrada	Porto de saída	Deslocamento (ml/r)	Porta de entrada	Porto de saída
06	M22x1,5-6H	M18x1,5-6H	06	52,4x26,2φ26	M22x 1,5-6H
08			08
10			10
12			12
14			14
16			16
18	M33x2-6H	M27x2-6H	18		M33x 2-6H

Aplicações:

As bombas desta série também têm a vantagem de sua estrutura simples, desempenho confiável, eficiência volumétrica, resistência a choques e longa vida útil. E são amplamente utilizados em tratores, máquinas de construção, caminhões de saneamento e outros sistemas hidráulicos.

■性能参数 Especificação
Modelo ​	公称排量 (ml/r) Deslocamento Nominal	Pressão de pressão (MPa)		Velocidade (r/min)		容积效率(≥%) Eficiência volumétrica	输入功率(kw) Potência de entrada
		额定Classificado	Max	额定Classificado	Max
CBN-E(F)304	4	E16 F20	E20 F25	2000	3000	≥92	3
CBN-E(F)306	6						4.6
CBN-E(F)308	8						6.1
CBN-E(F)310	10						7.7
CBN-E(F)312	12						9
CBN-E(F)314	14						10.3
CBN-E(F)316	16						12.8
CBN-E(F)320	20						16.1
CBN-E(F)325	25						17.4
