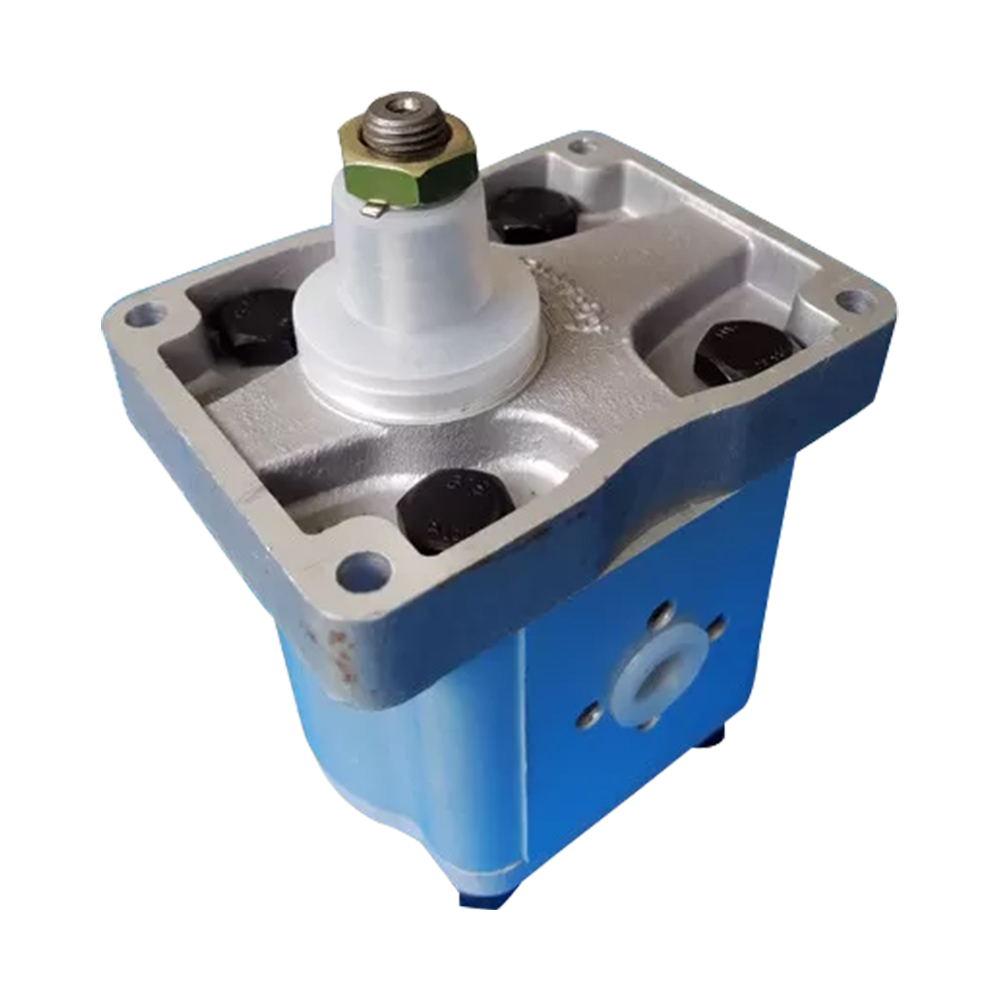

Rechter hydraulische tandwielpomp 15 ml vierkante montage met spline-as, lange levensduur

Rechter (rechtsom) tandwielpomp 15 ml, vierkante montage, spline-as, model C33 A42

Tandwielpomp uit de CBN-serie met een zeer sterke extrusieschaal van aluminiumlegering, draagvermogen en zwevende zijplaatstructuur met hoge DU-lagers. Met hoge druk, hoge snelheid, eenvoudige structuur, eenvoudig onderhoud, betrouwbaar, lange levensduur enzovoort.

Kenmerken van de Xeriwell tandwielpomp:

1. Lage ruis en lange levensduur.

2. Toepassing van aluminiumlegeringsmaterialen met hoge sterkte, lichtgewicht, lage arbeidsintensiteit bij de installatie.

3. Typen ingaande as: spie, rechthoekige spie, ingewikkelde spie en woodruff.

4. Typen aansluitingen voor de inlaat- en uitlaatpoorten: draad of flens enz.

5. Het automatische compensatiemechanisme van de axiale opening zorgt voor een hoge volumetrische efficiëntie.

Belangrijkste specificaties:

F1			F2
Verplaatsing (ml/r)	Inlaatpoort	Uit haven	Verplaatsing (ml/r)	Inlaatpoort	Uit haven
06	47,6x22,2 φ23	47,6x22,2 φ20	06	52,4x 26,2 φ23	7,6x22,2 φ20
08			08
10			10
12			12
14			14
16			16
18	52,4x26,2 φ26		18	52,4x26,2 φ26
20			20
23			23
25			25
27			27
30			30
32			32
36			36
40			40

S			FS
Verplaatsing (ml/r)	Inlaatpoort	Uit haven	Verplaatsing (ml/r)	Inlaatpoort	Uit haven
06	M22x1,5-6H	M18x1,5-6H	06	52,4x26,2 φ26	M22x 1,5-6 uur
08			08
10			10
12			12
14			14
16			16
18	M33x2-6H	M27x2-6H	18		M33x 2-6 uur

Toepassingen:

Deze serie pompen hebben ook het voordeel van hun eenvoudige structuur, betrouwbare prestaties, volumetrische efficiëntie, schokbestendigheid en een lange levensduur. En ze worden veel gebruikt in tractoren, bouwmachines, sanitaire vrachtwagens en andere hydraulische systemen.

■性能参数Specificatie
型 号 Model	公称排量 (ml/r) Nominale verplaatsing	压力(MPa) Druk		转速(r/min) Snelheid		容积效率(≥%) Volumetrische efficiëntie	输入功率(kw) Ingangsvermogen
		Beoordeeld	最高Max	Beoordeeld	最高Max
CBN-E(F)304	4	E16 F20	E20 F25	2000	3000	≥92	3
CBN-E(F)306	6						4.6
CBN-E(F)308	8						6.1
CBN-E(F)310	10						7.7
CBN-E(F)312	12						9
CBN-E(F)314	14						10.3
CBN-E(F)316	16						12.8
CBN-E(F)320	20						16.1
CBN-E(F)325	25						17.4
