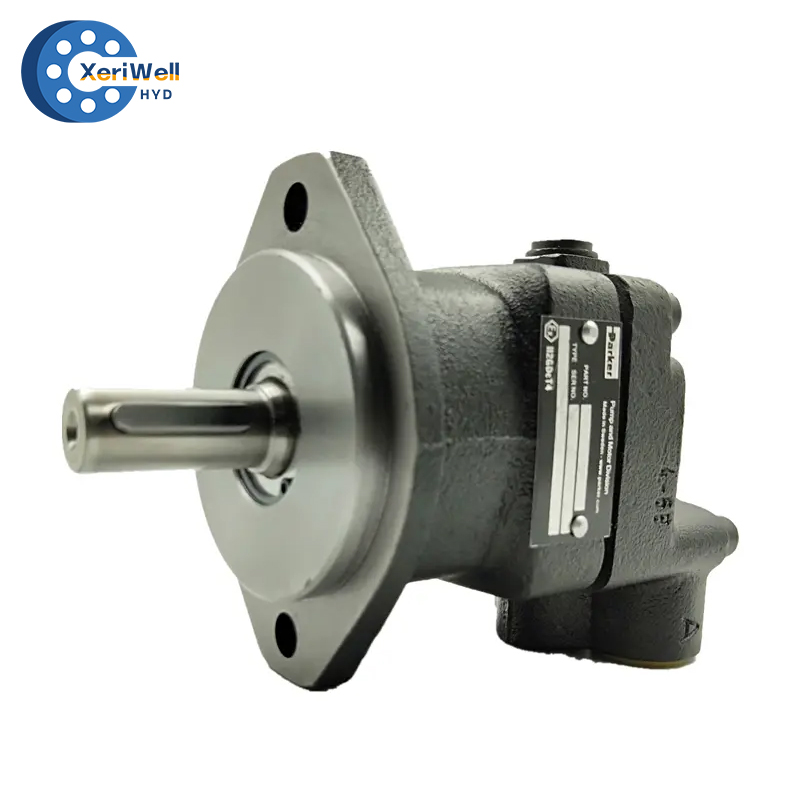

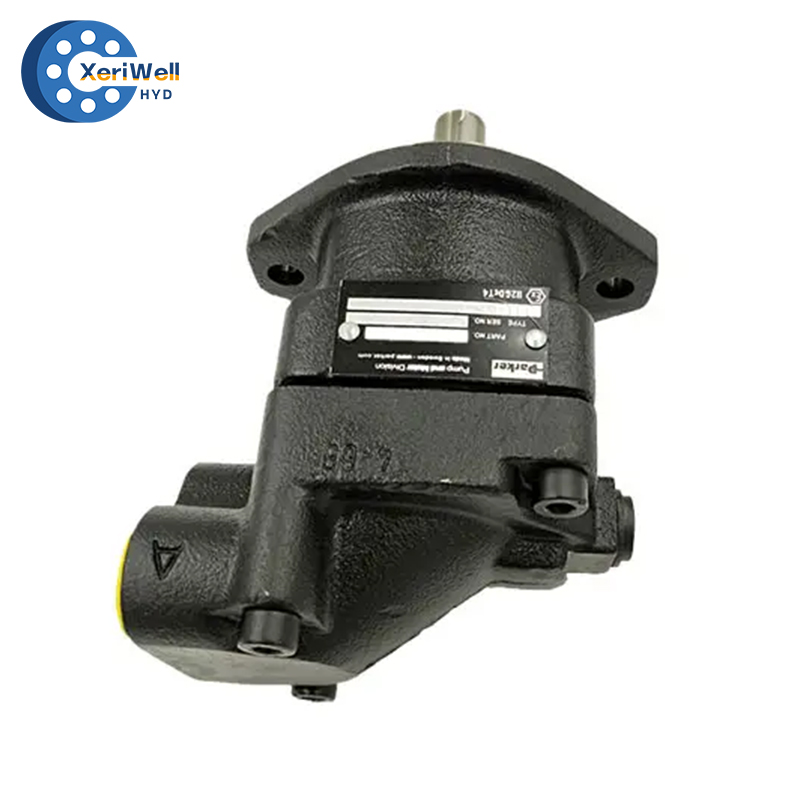

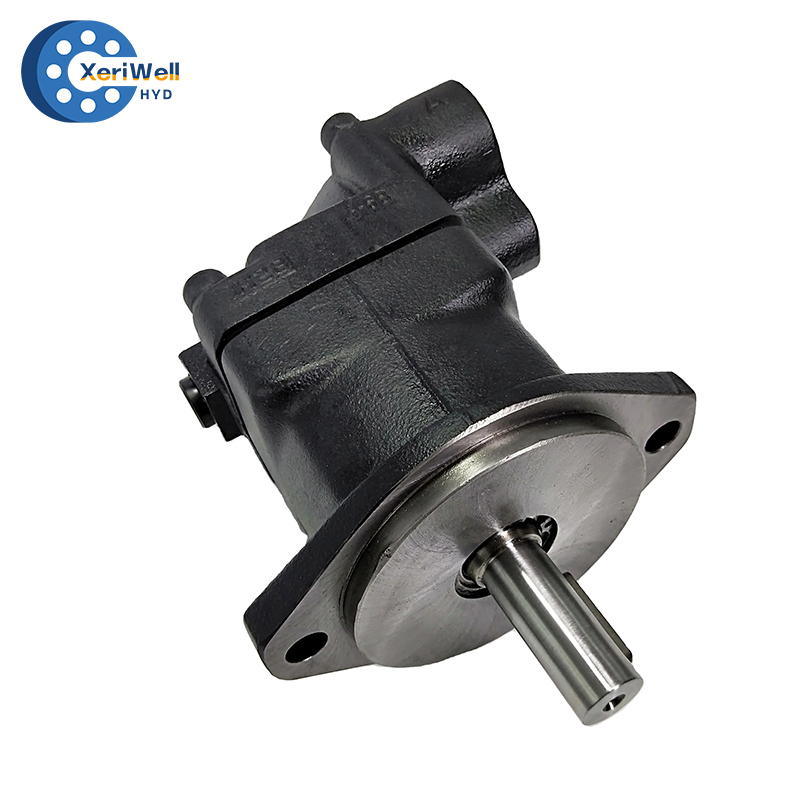

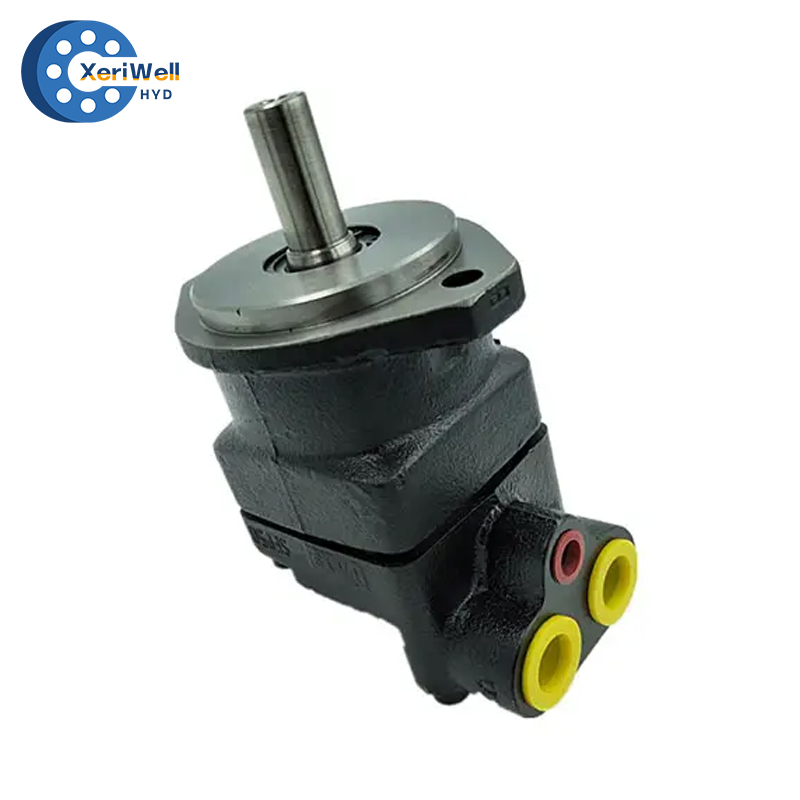

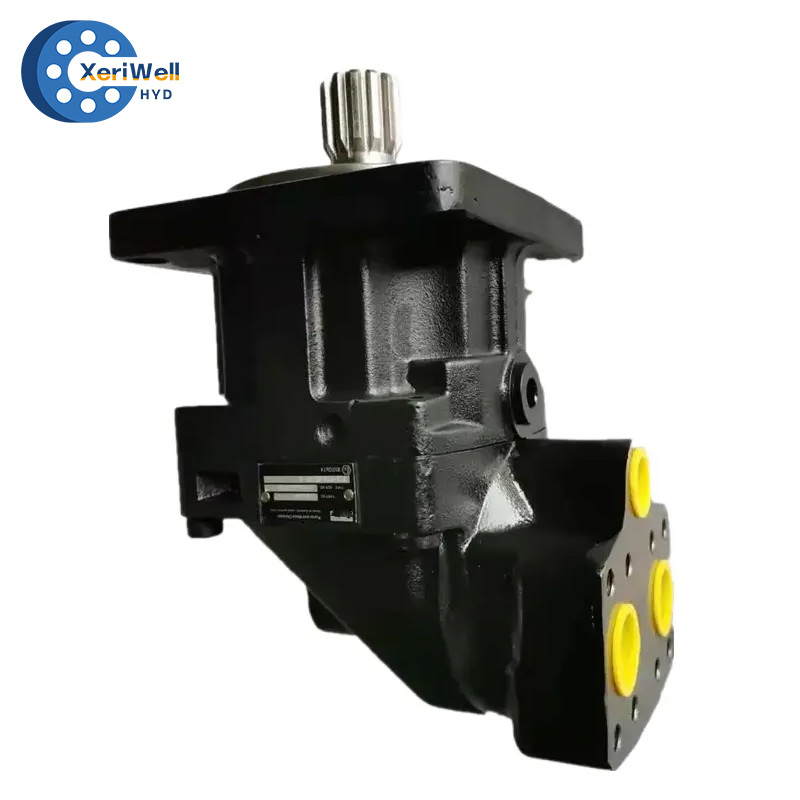

Motor hidráulico de motosierra Parker F11

Introducción del producto del motor hidráulico de la motosierra Parker F11

El motor de la serie Parker F11 es un motor/bomba de alta resistencia con eje curvado y desplazamiento fijo. Se pueden utilizar en numerosas aplicaciones tanto en circuitos de bucle abierto como cerrado.

La serie F11 está disponible en los siguientes tamaños y versiones de bastidor:

- F11-5, -10, -14, 19 y -150 con brida de montaje y eje CETOP

- F11-14 con brida ISO y eje

- F11-14, -19, -150 y -250 con brida y eje SAE

Rasgos característicos:

• Gracias al diseño exclusivo del pistón esférico, el motor F11 se puede utilizar a velocidades de eje inusualmente altas. Presiones de funcionamiento de hasta 480 bar proporcionan una alta capacidad de potencia de salida.

• El ángulo de 40° entre el eje y el cilindro permite un motor/bomba muy compacto y liviano.

• El anillo de pistón laminado ofrece ventajas importantes, como bajas fugas internas y resistencia al choque térmico.

• La versión de bomba tiene placas de válvulas de alta ingeniería para mayor velocidad de autocebado y bajo nivel de ruido, disponibles con rotación hacia la izquierda y hacia la derecha.

• El motor F11 produce un par muy alto en el arranque y a bajas velocidades.

• Nuestro exclusivo diseño de engranaje de sincronización sincroniza el eje y el cilindro, lo que hace que el F11 sea muy tolerante a altas fuerzas 'G' y vibraciones torsionales.

• Los rodamientos de rodillos de alta resistencia permiten cargas axiales y radiales externas sustanciales en los ejes.

• Los F11 tienen un diseño simple y directo con muy pocas piezas móviles, lo que los convierte en motores/bombas muy confiables.

• La exclusiva configuración de bloqueo del pistón, engranaje de sincronización y rodamientos, así como el número limitado de piezas, se suman a un diseño muy robusto con una larga vida útil y, sobre todo, una fiabilidad comprobada.

Tipo: F11-5, F11-10, F11-14, F11-19, F11-150, F11-250

Diagrama del manual en pdf del catálogo del motor hidráulico de la motosierra Parker F11

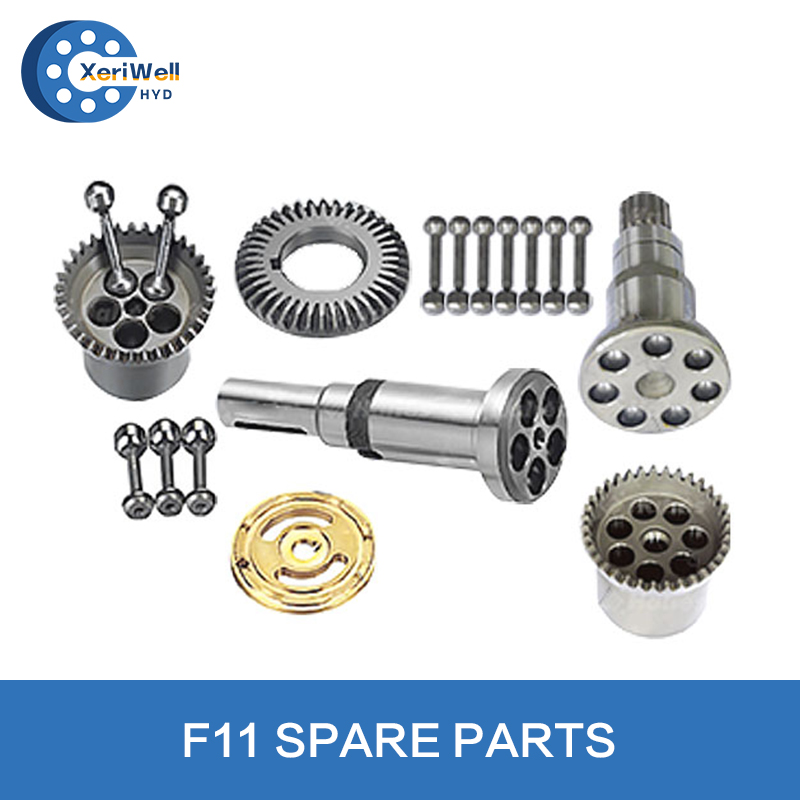

Lista de repuestos del motor hidráulico de motosierra Parker F11-005/006/010/012/014/019/28/39/80/110/150/250:

Tamaño de bastidor F11	-5	-6	-10	-12	-14	-19
Desplazamiento [cm3/rev]	4.9	6	9.8	12.5	14.3	19
[pulg cúbico/rev]	0.3	0.37	0.6	0.76	0.87	1.16
Presión de funcionamiento
intermitente máximo1)[barra]	420	420	420	420	420	420
[psi]	6000	6000	6000	6000	6000	6000
máximo continuo [bar]	350	350	350	350	350	350
[psi]	5075	5075	5075	5075	5075	5075
Velocidad de funcionamiento del motor [rpm]
intermitente máximo1)	14 000	11 200	11 200	10 300	9 900	8 900
máx. continuo3)	12 800	10 200	10 200	9 400	9 000	8 100
min continuo	50	50	50	50	50	50
Velocidad máxima de autocebado de la bomba2)
Función L o R; máx [rpm]	4 600	−	4 200	3 900	3 900	3 500
Flujo de entrada del motor
intermitente máximo1)[l/min]	69	67	110	129	142	169
[gpm]	18.2	17.7	29.1	34.1	37.5	44.6
máx. continuo [l/min]	63	61	100	118	129	154
[gpm]	16.6	16.1	26.4	31.2	34.1	40.7
Temperatura de drenaje3), máx. [°C] / [°F]	115/239	115/239	115/239	115/239	115/239	115/239
mín. [°C] / [°F]	1	1	1	1	1	1
Par teórico a 100 bar [Nm]	7.8	9.5	15.6	19.8	22.7	30.2
[libras pies]	5.8	7	11.5	14.6	16.8	22.3
Momento de inercia de masa
(x10-3) [kg·m2]	0.16	0.39	0.39	0.4	0.42	1.1
(x10-2) [lbft2]	0.38	0.92	0.92	0.95	1	2.61
Peso [kg]	4.7	6.5	6.5	7.5	7.5	11
[libras]	10.4	14.3	14.3	16.5	16.5	24.3
