F11
Xeriwell أو غيرها

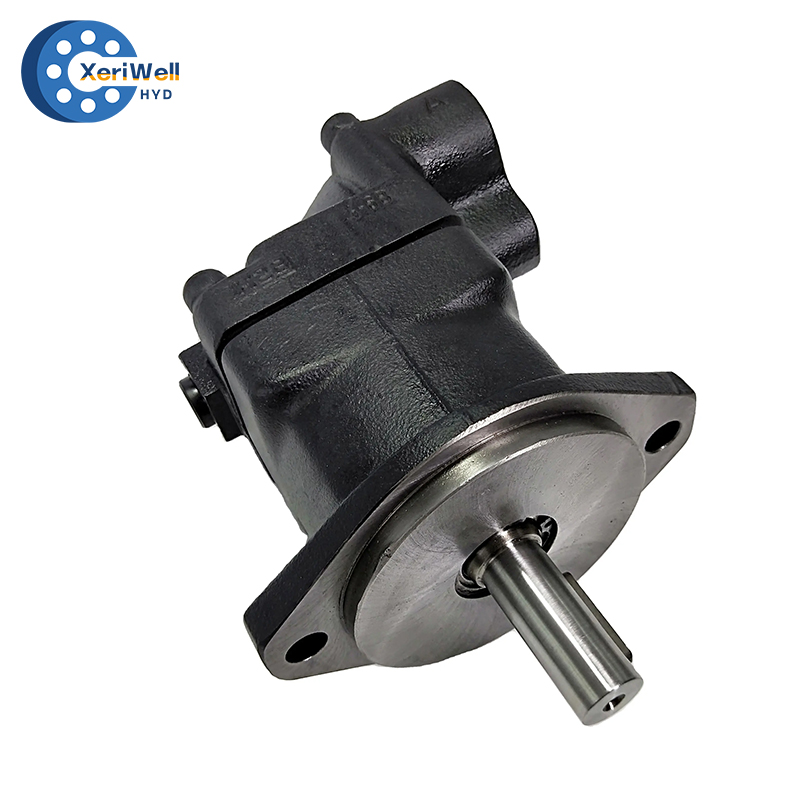

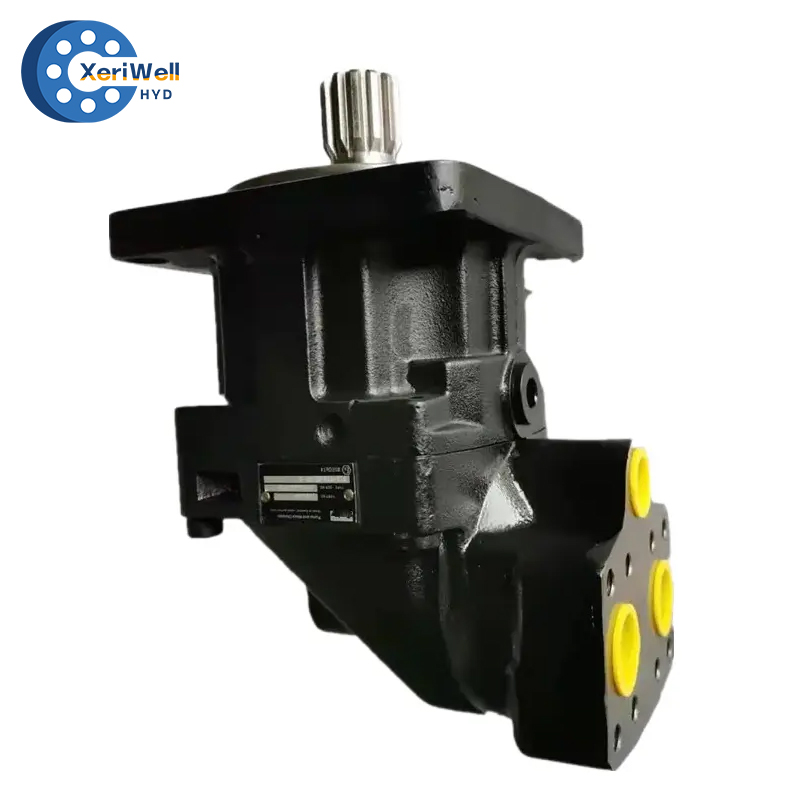

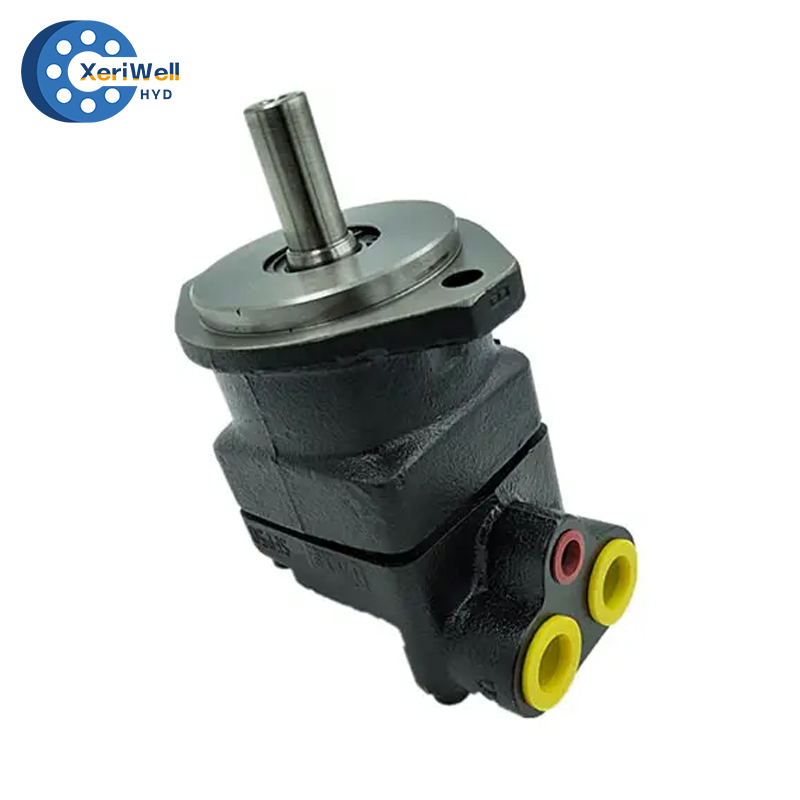

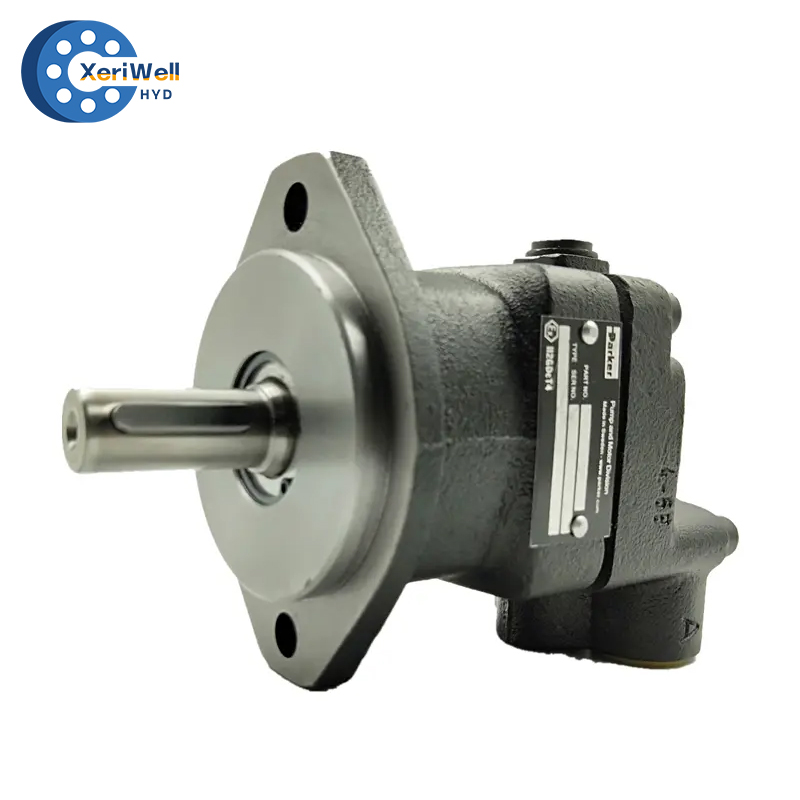

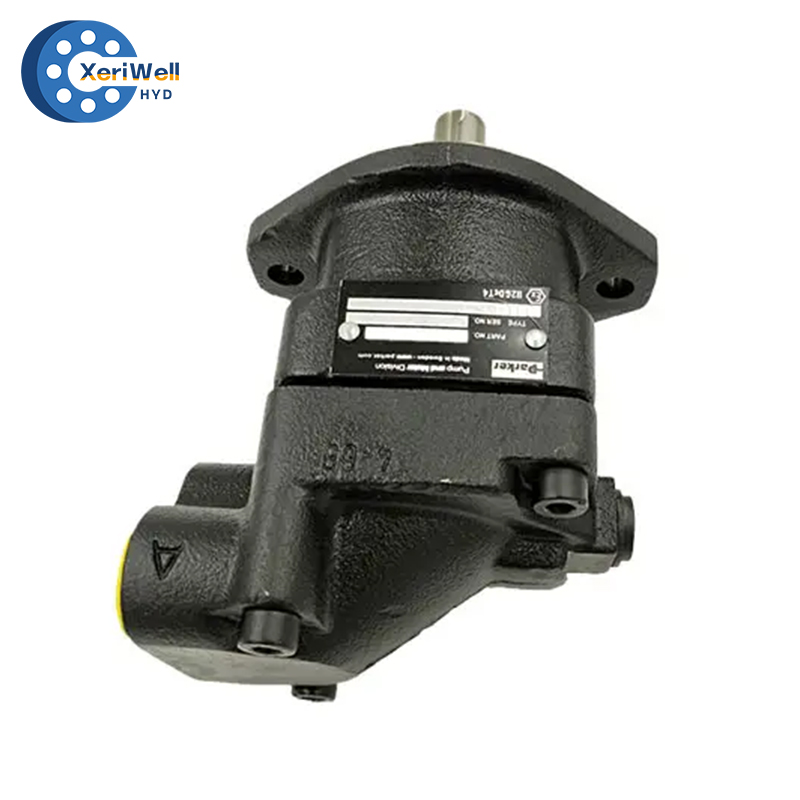

محرك سلسلة Parker F11 عبارة عن محور منحني، سلسلة محرك / مضخة ذات إزاحة ثابتة. يمكن استخدامها في العديد من التطبيقات في كل من دوائر الحلقة المفتوحة والمغلقة.
تتوفر السلسلة F11 بأحجام وإصدارات الإطارات التالية:
- F11-5، -10، -14، 19 و -150 مع شفة وعمود تثبيت CETOP
- F11-14 مع شفة وعمود ISO
- F11-14، -19، -150 و -250 مع شفة وعمود SAE
السمات المميزة:
• بفضل تصميم المكبس الكروي الفريد، يمكن استخدام محرك F11 بسرعات عمود عالية بشكل غير عادي. توفر ضغوط التشغيل حتى 480 بار قدرة إنتاجية عالية.
• تتيح الزاوية 40 درجة بين العمود وبرميل الأسطوانة استخدام محرك/مضخة مضغوطة للغاية وخفيفة الوزن.
• توفر حلقة المكبس المصفحة مزايا مهمة مثل انخفاض التسرب الداخلي ومقاومة الصدمات الحرارية.
• يحتوي إصدار المضخة على لوحات صمامات ذات تصميم هندسي عالي لزيادة سرعة التحضير الذاتي وانخفاض مستوى الضجيج، وهي متاحة مع إمكانية الدوران باليد اليسرى واليمنى.
• ينتج المحرك F11 عزم دوران عاليًا جدًا عند بدء التشغيل وكذلك عند السرعات المنخفضة.
• يعمل تصميم تروس التوقيت الفريد الخاص بنا على مزامنة العمود وأسطوانة الأسطوانة، مما يجعل F11 متسامحًا جدًا مع قوى 'G' العالية والاهتزازات الالتوائية.
• تسمح المحامل الدوارة للخدمة الشاقة بأحمال محورية وقطرية خارجية كبيرة.
• تتميز طائرات F11 بتصميم بسيط ومباشر مع عدد قليل جدًا من الأجزاء المتحركة، مما يجعلها محركات/مضخات موثوقة للغاية.
• قفل المكبس الفريد، وترس التوقيت، وإعداد المحمل، بالإضافة إلى العدد المحدود من الأجزاء، كلها عوامل تضيف إلى تصميم قوي للغاية مع عمر خدمة طويل، وفوق كل شيء، موثوقية مثبتة.
النوع: F11-5، F11-10، F11-14، F11-19، F11-150، F11-250
منشار سلسلة باركر F11 كتالوج المحرك الهيدروليكي pdf رسم تخطيطي يدوي

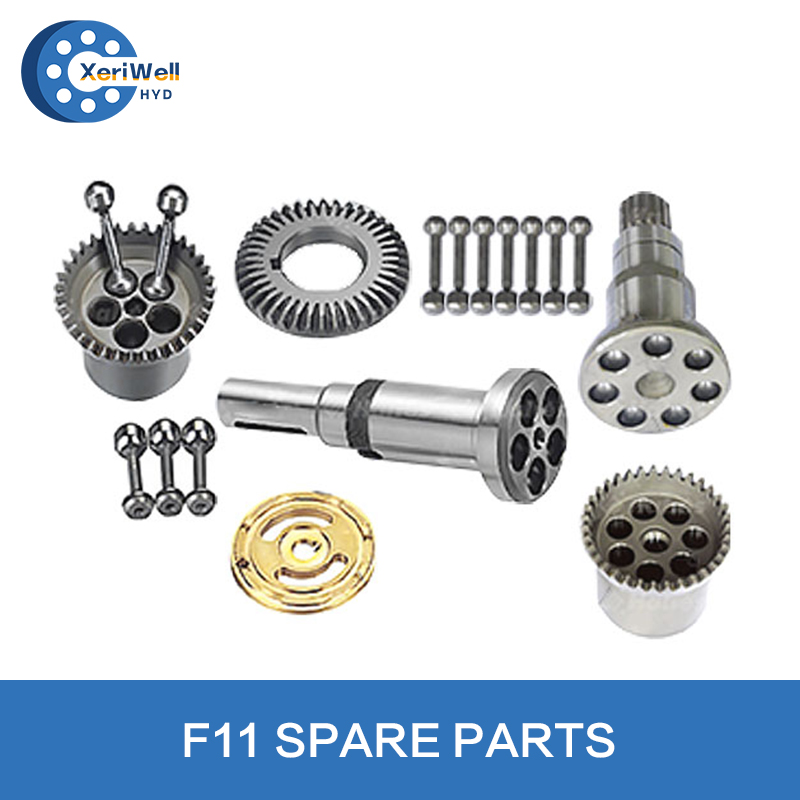

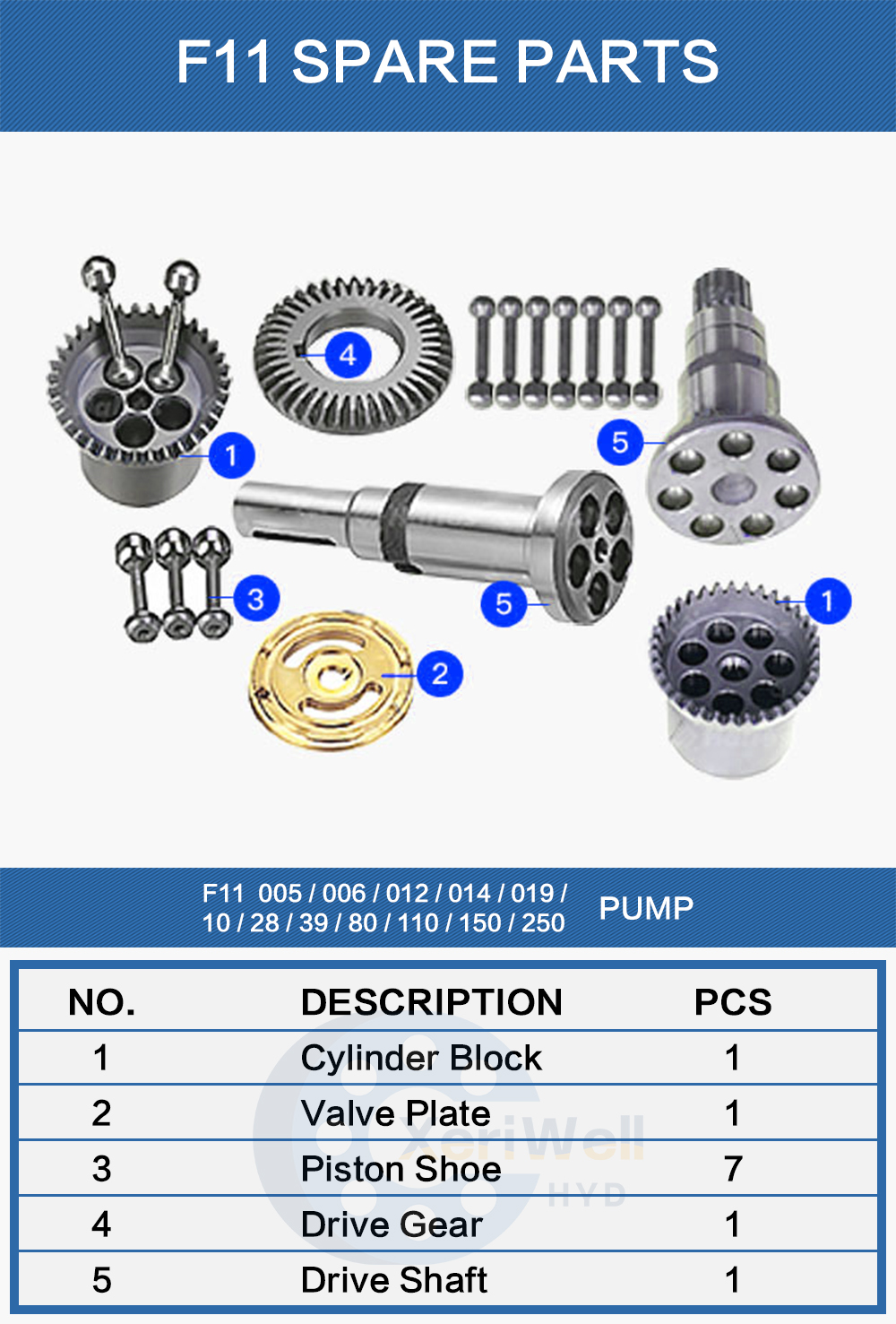

باركر F11-005/006/010/012/014/019/28/39/80/110/150/250 قائمة قطع غيار المحرك الهيدروليكي لمنشار السلسلة:

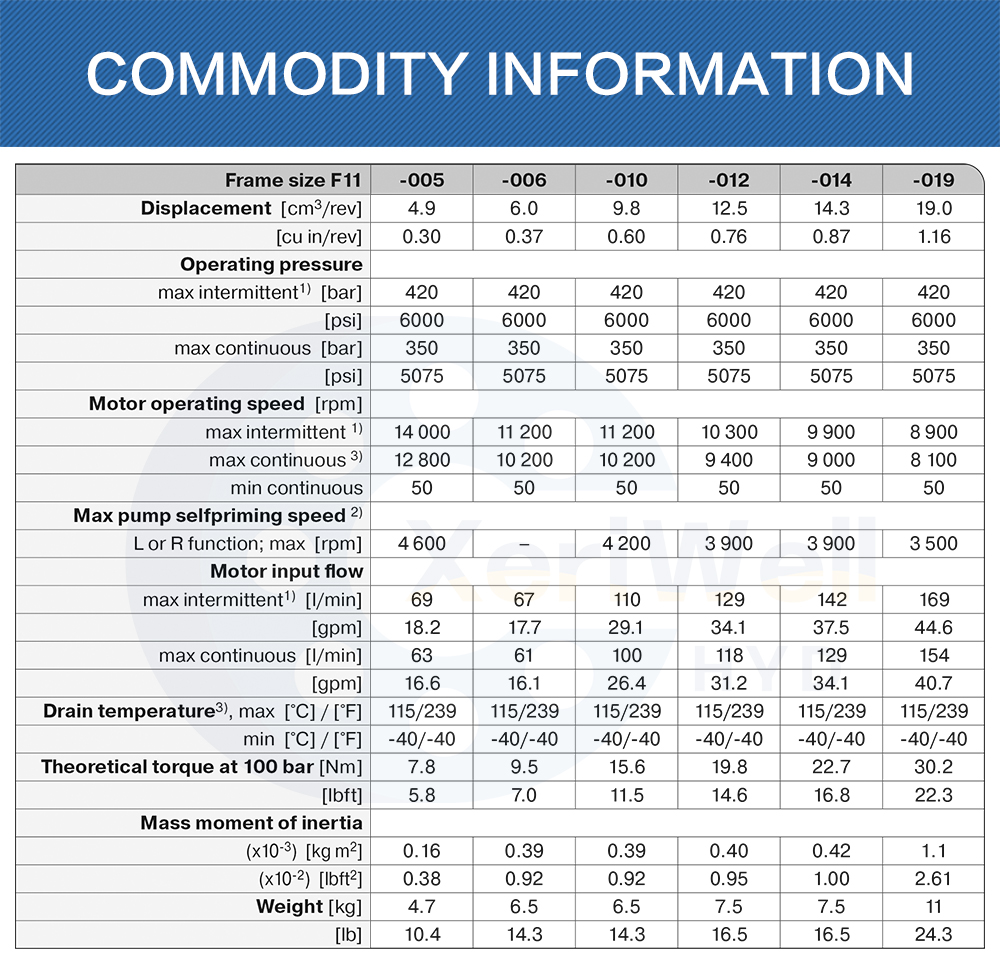

| حجم الإطار F11 | -5 | -6 | -10 | -12 | -14 | -19 |
| الإزاحة [cm3/rev] | 4.9 | 6 | 9.8 | 12.5 | 14.3 | 19 |
| [مكعب في/دورة] | 0.3 | 0.37 | 0.6 | 0.76 | 0.87 | 1.16 |
| ضغط التشغيل | ||||||
| الحد الأقصى المتقطع 1) [شريط] | 420 | 420 | 420 | 420 | 420 | 420 |
| [رطل لكل بوصة مربعة] | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 |
| أقصى مستمر [شريط] | 350 | 350 | 350 | 350 | 350 | 350 |
| [رطل لكل بوصة مربعة] | 5075 | 5075 | 5075 | 5075 | 5075 | 5075 |
| سرعة تشغيل المحرك [دورة في الدقيقة] | ||||||
| الحد الأقصى المتقطع 1) | 14 000 | 11 200 | 11 200 | 10 300 | 9 900 | 8 900 |
| أقصى مستمر 3) | 12 800 | 10 200 | 10 200 | 9 400 | 9 000 | 8 100 |
| دقيقة مستمرة | 50 | 50 | 50 | 50 | 50 | 50 |
| أقصى سرعة للمضخة ذاتية التحضير 2) | ||||||
| وظيفة L أو R؛ الحد الأقصى [دورة في الدقيقة] | 4 600 | - | 4 200 | 3 900 | 3 900 | 3 500 |
| تدفق مدخلات المحرك | ||||||
| الحد الأقصى المتقطع 1) [لتر / دقيقة] | 69 | 67 | 110 | 129 | 142 | 169 |
| [جالون في الدقيقة] | 18.2 | 17.7 | 29.1 | 34.1 | 37.5 | 44.6 |
| الحد الأقصى المستمر [لتر / دقيقة] | 63 | 61 | 100 | 118 | 129 | 154 |
| [جالون في الدقيقة] | 16.6 | 16.1 | 26.4 | 31.2 | 34.1 | 40.7 |
| درجة حرارة التصريف 3)، الحد الأقصى [درجة مئوية] / [درجة فهرنهايت] | 115/239 | 115/239 | 115/239 | 115/239 | 115/239 | 115/239 |
| الحد الأدنى [درجة مئوية] / [درجة فهرنهايت] | 1 | 1 | 1 | 1 | 1 | 1 |
| عزم الدوران النظري عند 100 بار [نيوتن متر] | 7.8 | 9.5 | 15.6 | 19.8 | 22.7 | 30.2 |
| [رطل قدم] | 5.8 | 7 | 11.5 | 14.6 | 16.8 | 22.3 |
| لحظة كتلة من الجمود | ||||||
| (x10-3) [كجم م2] | 0.16 | 0.39 | 0.39 | 0.4 | 0.42 | 1.1 |
| (x10-2) [lbft2] | 0.38 | 0.92 | 0.92 | 0.95 | 1 | 2.61 |
| الوزن [كجم] | 4.7 | 6.5 | 6.5 | 7.5 | 7.5 | 11 |
| [رطل] | 10.4 | 14.3 | 14.3 | 16.5 | 16.5 | 24.3 |
