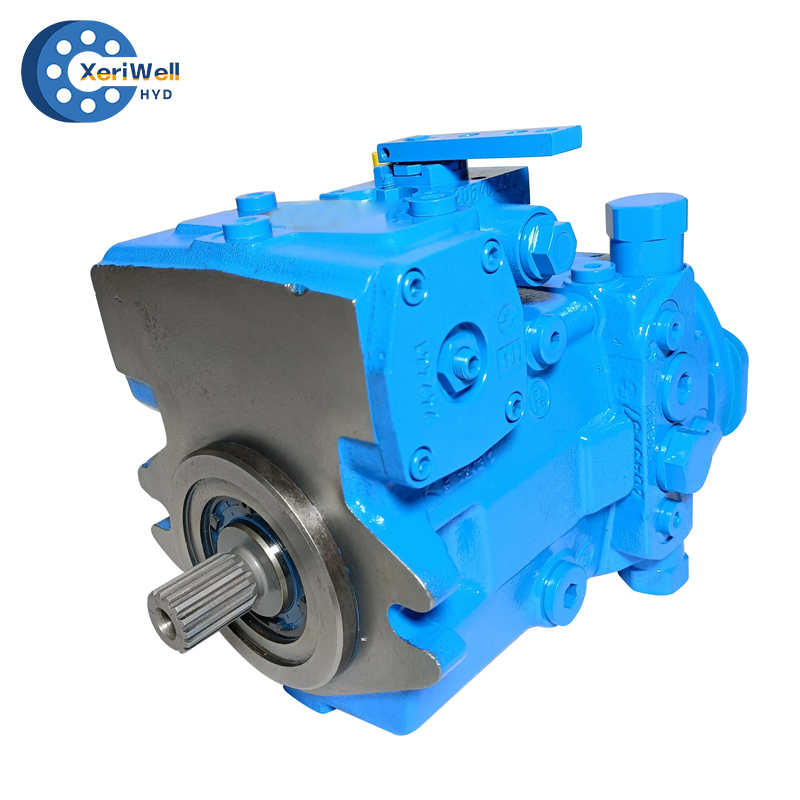

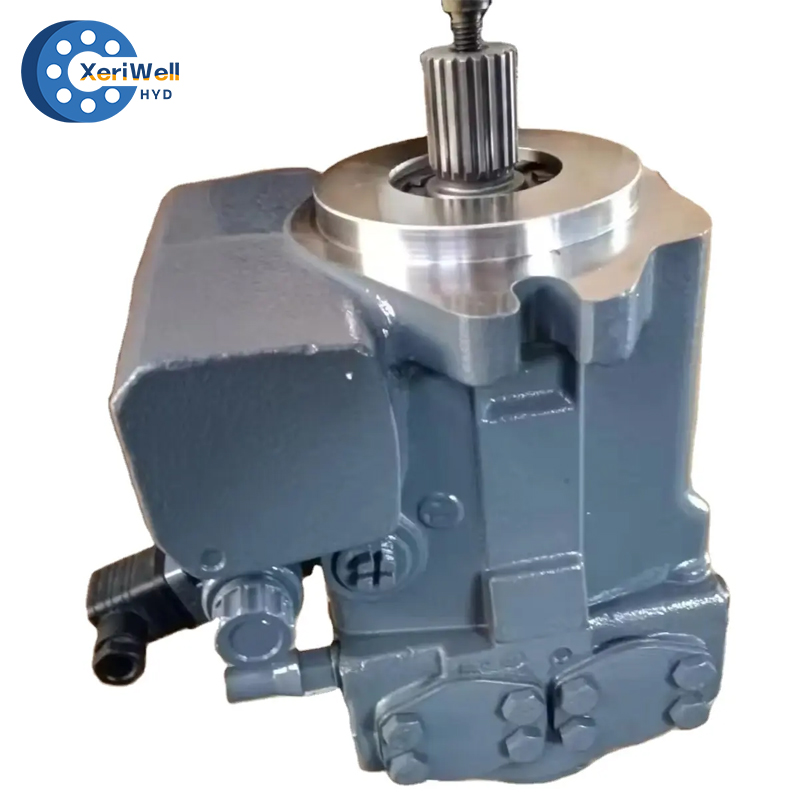

Гидравлический насос Rexroth A10VG

Насос Rexroth A10VG — аксиально-поршневой регулируемый насос. Гидростатические трансмиссии с замкнутым контуром выигрывают от бесступенчатой ​​регулировки скорости привода и пропорций рабочего объема A10VG.

Функции:

1) Регулируемый аксиально-поршневой насос с наклонной шайбой для гидростатической трансмиссии с замкнутым контуром.

2) Расход пропорционален скорости привода и рабочему объему и бесступенчато регулируется.

3) Выходной поток увеличивается с увеличением угла поворота автомата перекоса от 0 до максимального значения.

4) Направление потока плавно меняется при перемещении автомата перекоса через нейтральное положение.

5) Доступен широкий спектр легко адаптируемых устройств управления для различных функций управления и регулирования.

6) Насос оснащен двумя предохранительными клапанами на патрубках высокого давления для защиты гидростатической трансмиссии (насоса и двигателя) от перегрузки.

7) Предохранительные клапаны высокого давления также выполняют функцию подкачивающих клапанов. Встроенный подкачивающий насос действует как подающий и регулирующий масляный насос.

8) Встроенный подкачивающий насос действует как питающий и управляющий масляный насос.

9) Максимальное давление наддува ограничивается встроенным предохранительным клапаном давления наддува.

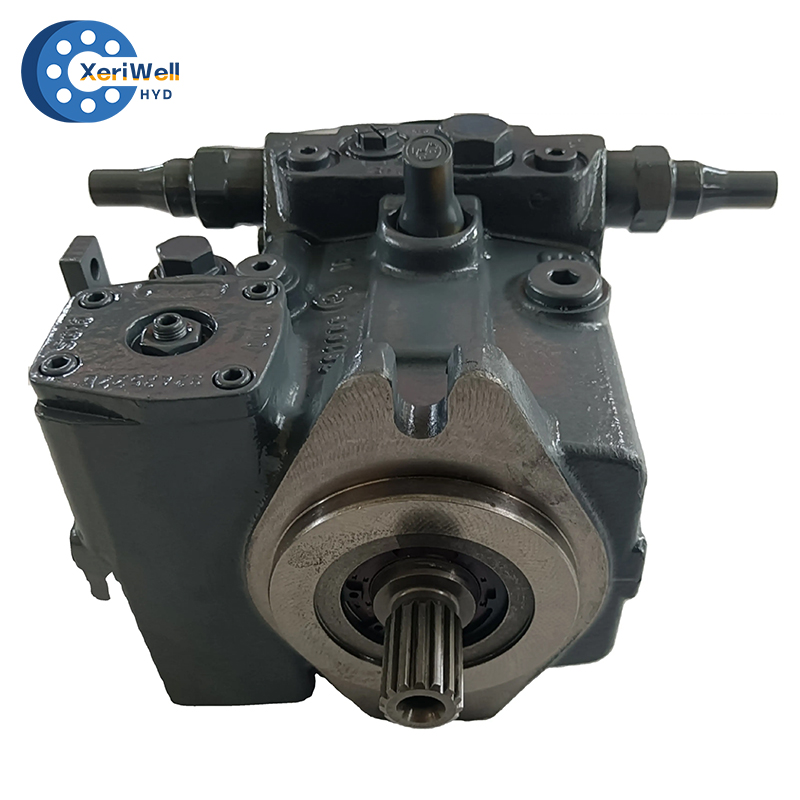

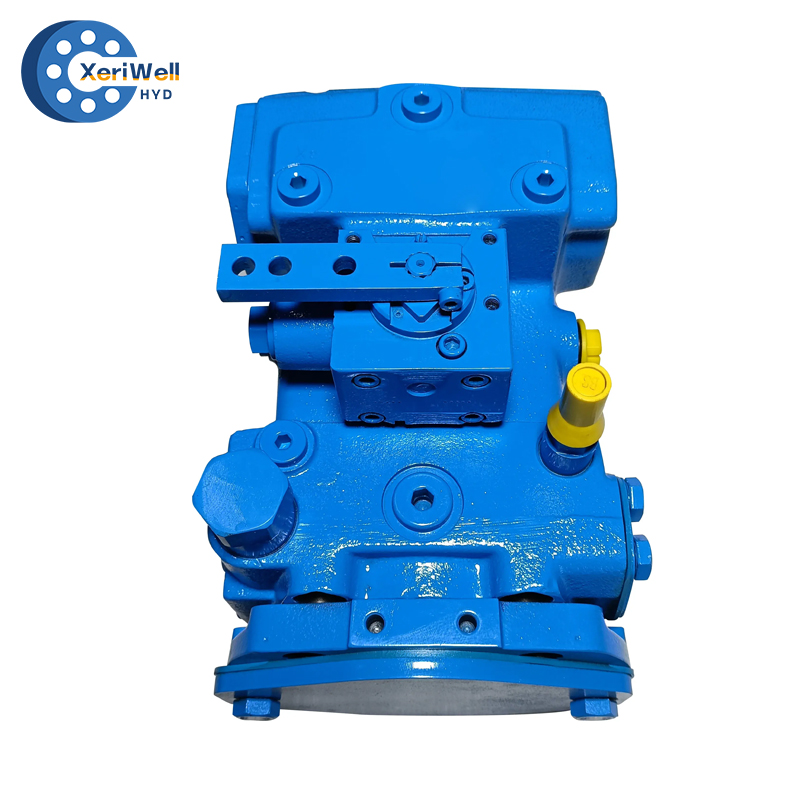

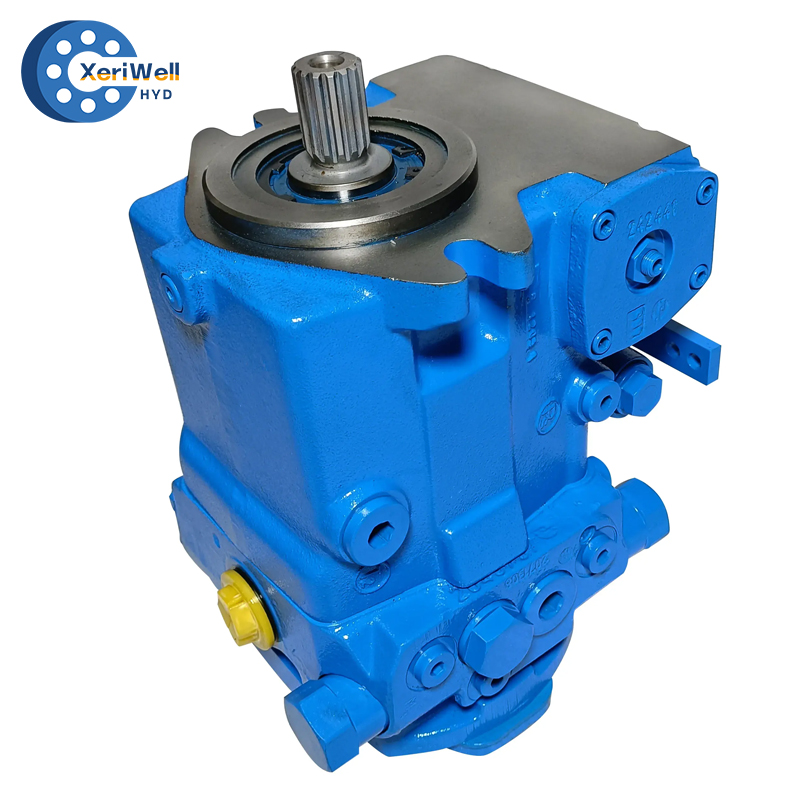

Тип: А10ВГ18, А10ВГ28, А10ВГ45, А10ВГ63

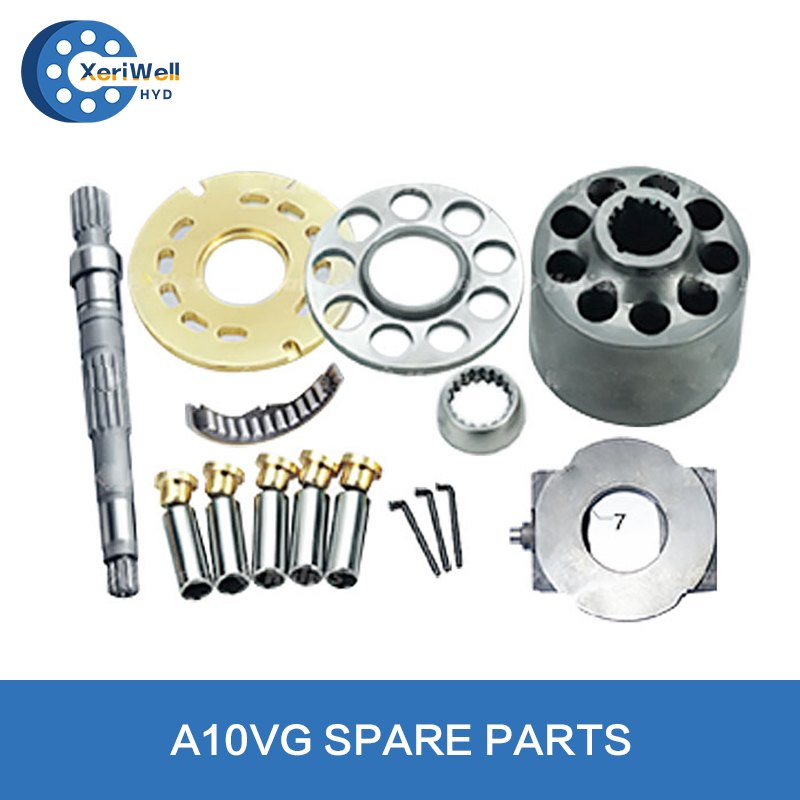

Список запасных частей гидравлического насоса Rexroth A10VG 18/28/45/63:

Таблица значений (теоретические значения, без учета КПД и допусков; значения округлены)
Размер			18	28	45	63
Смещение
регулируемый насос	Вг макс.	см3	18	28	46	63
подкачивающий насос (при p = 20 бар)	Вг СП	см3	5.5	6.1	8.6	14.9
Скорость
максимум при Vg max	nмакс непрерывный	об/мин	4000	3900	3300	3000
ограниченный максимум1)	nмакс ограничено	об/мин	4850	4200	3550	3250
прерывистый максимум2)	nmax промежуточный.	об/мин	5200	4500	3800	3500
минимум	нмин	об/мин	500	500	500	500
Поток
при nmax непрерывно и Vg max	кв макс	л/мин	72	109	152	189
Мощность3)
при nmax непрерывно и Vg max Δp = 300 бар	Pмакс.	кВт	36	54.6	75.9	94.5
Крутящий момент3)
при Vg max Δp = 300 бар	Тмакс	Нм	86	134	220	301
Δp = 100 бар	Т	Нм	28.6	44.6	73.2	100.3
Вращательная жесткость Конец вала S	с	Нм/рад	20284	32143	53404	78370
Конец вала Т	с	Нм/рад	–	–	73804	92368
Момент инерции поворотной группы	JRG	кгм2	0.00093	0.0017	0.0033	0.0056
Угловое ускорение,макс.4)	α	рад/с2	6800	5500	4000	3300
Заправочная способность	В	л	0.45	0.64	0.75	1.1
Масса ок. (без сквозного привода)	м	кг	14(18)5)	25	27	39
