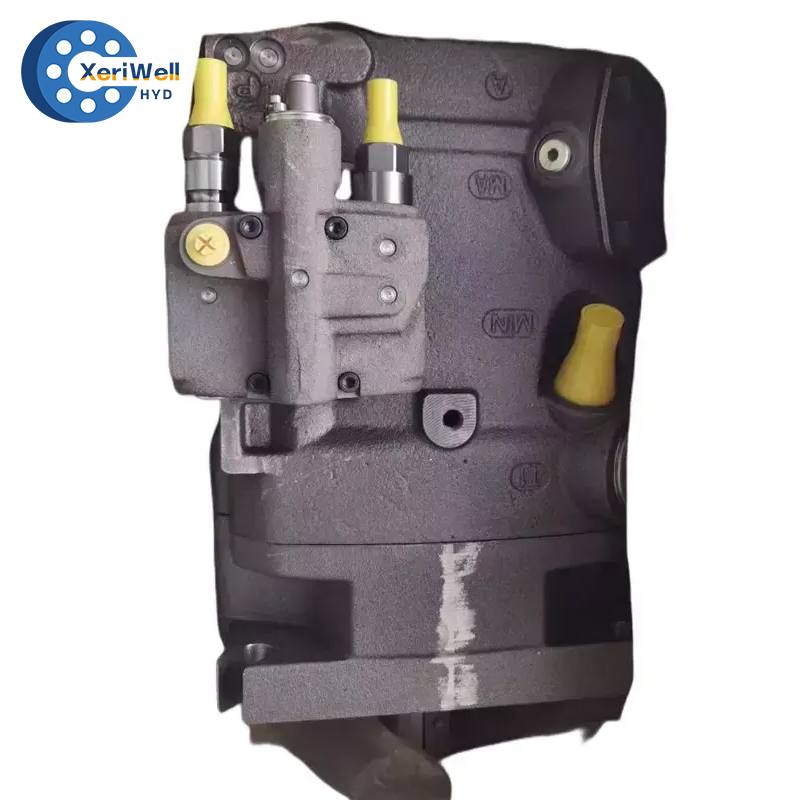

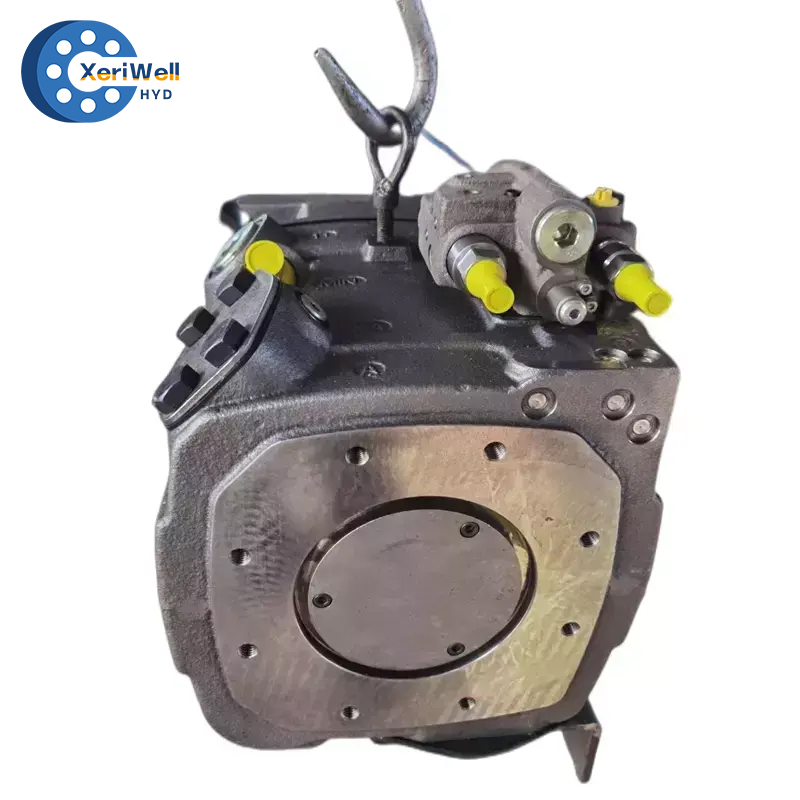

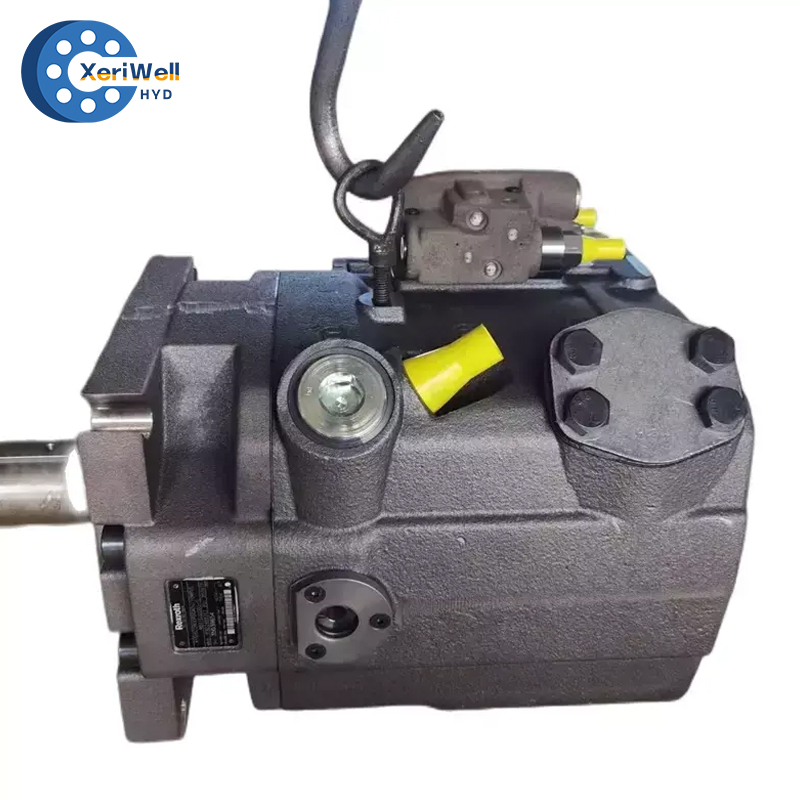

Pompe hydraulique Rexroth A15VSO

La pompe hydraulique variable à pistons axiaux Rexroth A15VSO est développée pour les applications industrielles, qui nécessitent des performances à haute pression dans des circuits ouverts. Option solide et très efficace. Leur débit est proportionnel à la vitesse d'entraînement et à la cylindrée, et le débit peut être varié à l'infini en contrôlant l'angle du plateau cyclique.

La pompe peut fonctionner soit de manière auto-amorçante, soit avec une pompe de charge, ce qui fait du Rexroth A15VSO une solution polyvalente et polyvalente, utilisée dans une large gamme d'applications industrielles telles que les machines-outils. La pompe de charge (turbine) est une pompe centrifuge avec laquelle la pompe est remplie et peut fonctionner à des vitesses de rotation plus élevées.

Rexroth A15VSO est une pompe compacte à haut rendement dotée d'un entraînement traversant universel qui lui permet d'être entraînée à 100 % et peut être ajoutée à d'autres pompes à pistons axiaux/pompes à engrenages de la même taille. Il est disponible dans des diamètres allant de 110 à 280 et peut résister à des pressions maximales de 420 bars en plus des pressions nominales de 350 bars. En raison de leur densité de puissance élevée et de leur faible niveau sonore, ces pompes fonctionnent bien dans les applications industrielles.

Caractéristiques:

1) Pompe à pistons axiaux variables à plateau cyclique pour entraînements hydrostatiques en circuit ouvert.

2) À utiliser de préférence dans des applications stationnaires.

3) Le débit est proportionnel à la vitesse d'entraînement et à la cylindrée.

4) Le débit peut être varié à l'infini en ajustant l'angle du plateau cyclique.

5) La pompe peut fonctionner soit de manière auto-amorçante, soit avec une pompe de charge.

6) Une large gamme de dispositifs de contrôle hautement adaptables avec différentes fonctions de contrôle et de régulation pour les applications stationnaires.

7) Fonction d'amarrage à 100 % possible selon le contrôleur spécifique (overcenter, fonctionnement en moteur).

8) L'entraînement traversant universel convient à l'ajout de pompes à engrenages et de pompes à pistons axiaux jusqu'à la même taille, c'est-à-dire un entraînement traversant à 100 %.

9) Conception compacte

10) Haute efficacité

11) Densité de puissance élevée

12) Faible niveau sonore

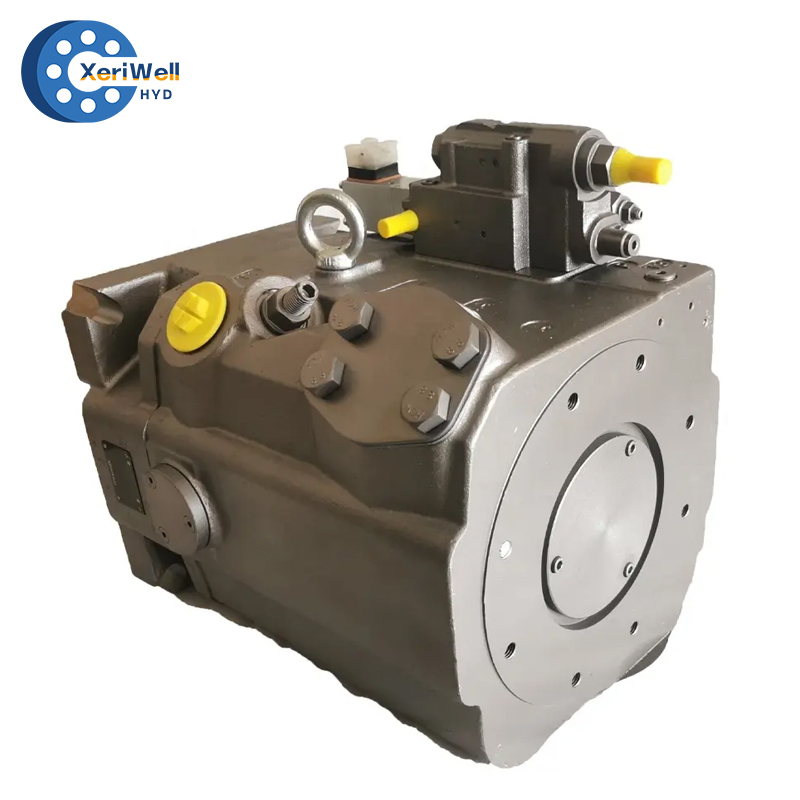

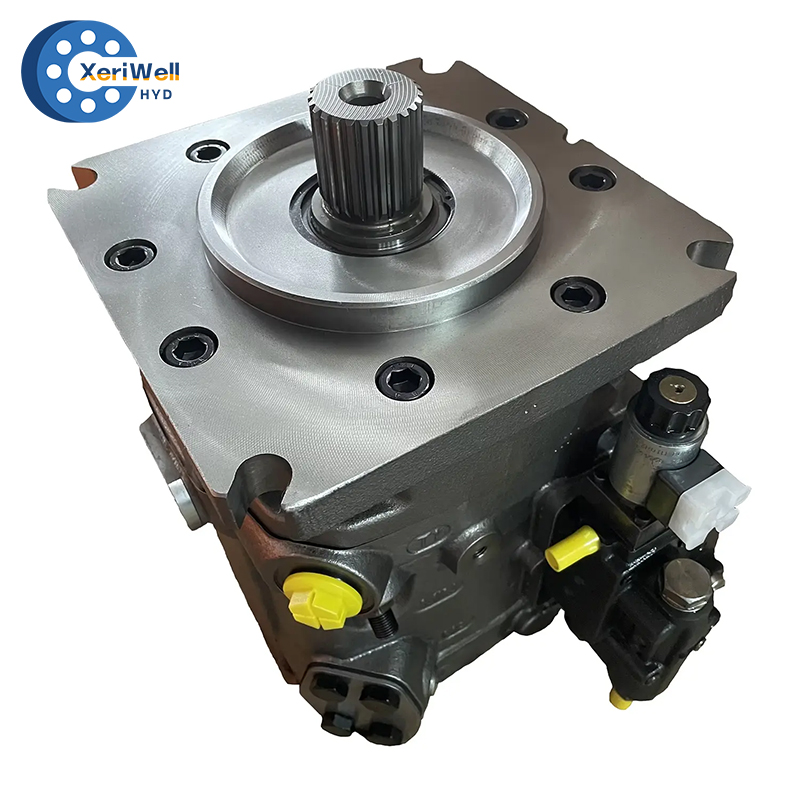

Modèle : A15VSO110, A15VSO145, A15VSO175, A15VSO210, A15VSO280.

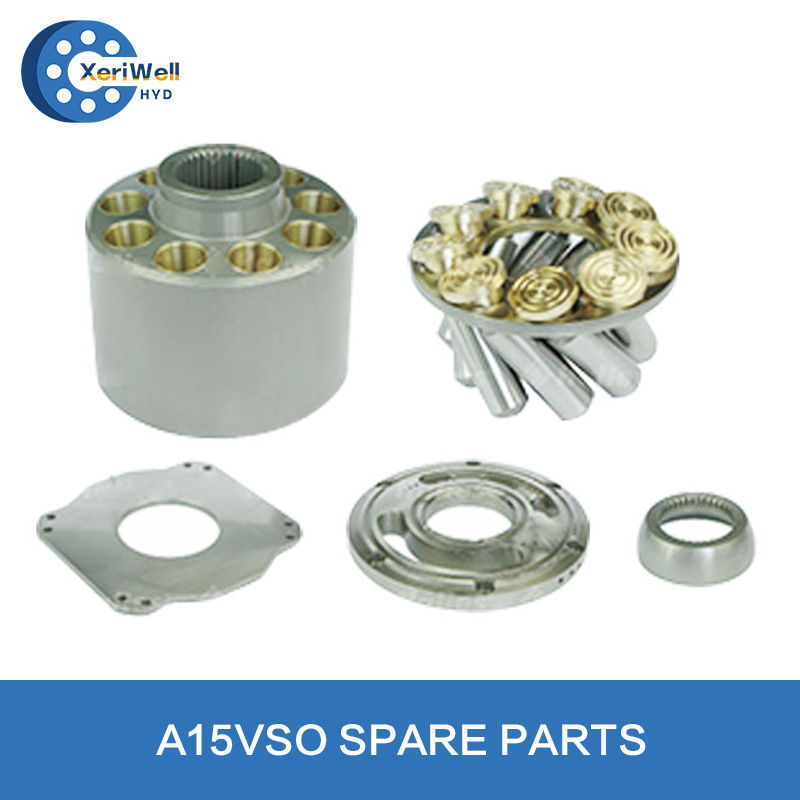

Liste des pièces de rechange de la pompe hydraulique Rexroth A15VSO 110/145/175/210/280 :

Données techniques Sans pompe de charge (A15VSO)
Taille		NG	110	145	175	210	280
Déplacement géométrique, par tour		Vg maximum	en3	6.71	8.85	10.68	12.81	17.09
			cm3	110	145	175	210	280
		Vg min	en3	01)	01)	01)	01)	01)
			cm3	01)	01)	01)	01)	01)
Vitesse de rotation maximale2)	à Vg max3)	nnom	tr/min	2400	2300	2150	2100	1800
	à Vg≤ Vg max4)	nmax	tr/min	2800	2600	2500	2500	2300
Couler	à nnomand Vg max	qv	gpm	70	88	99	117	133
			L/min	264	334	376	441	504
Pouvoir	à nnom,Vg max et Δp = 5 100 psi (350 bar)	P.	HP	207	261	294	345	394
			kW	154	195	219	257	294
Couple	à Vg max et Δp = 5 100 psi (350 bar)3)	T	lb·pi	452	596	719	863	1151
			Nm	613	808	975	1170	1560
Rigidité rotative – arbre d’entraînement	1 3/4 po 13T 8/16 DP	T1	c	lb·pi/rad	–	173327	–	–	–
				kNm/rad	–	235	–	–	–
	2 en 15T 8/16 DP	T2	c	lb·pi/rad	–	–	219794	231595	–
				kNm/rad	–	–	298	314	–
	2 1/4 po 17T 8/16 DP	T3	c	lb·pi/rad	–	–	–	–	382795
				kNm/rad	–	–	–	–	519
	Ø45	B1	c	lb·pi/rad	–	–	–	–	–
				kNm/rad	–	–	–	–	–
	Ø50	B2	c	lb·pi/rad	–	248558	257409	274373	–
				kNm/rad	–	337	349	372	–
	Ø60	B4	c	lb·pi/rad	–	–	–	–	457289
				kNm/rad	–	–	–	–	620
	2 poL2	L2	c	lb·pi/rad					358455
				kNm/rad					486
Moment d'inertie du groupe rotatif		JGR	lb·pi2	0.5221	0.8306	1.0679	1.4238	2.3019
			kgm2	0.022	0.035	0.045	0.06	0.097
Accélération angulaire maximale5)		α	rad/s2	7465	6298	5609	5014	4200
Volume du dossier		V	fille	0.58	0.71	0.95	1.06	1.72
			L	2.2	2.7	3.6	4	6.5
Poids (sans entraînement traversant) env.		m	livres	141	174	214	245	315
			kilos	64	79	97	111	143
